Epoksidinės dervos liejami sauso tipo transformatoriai: kas jie yra? Ką jie veikia?

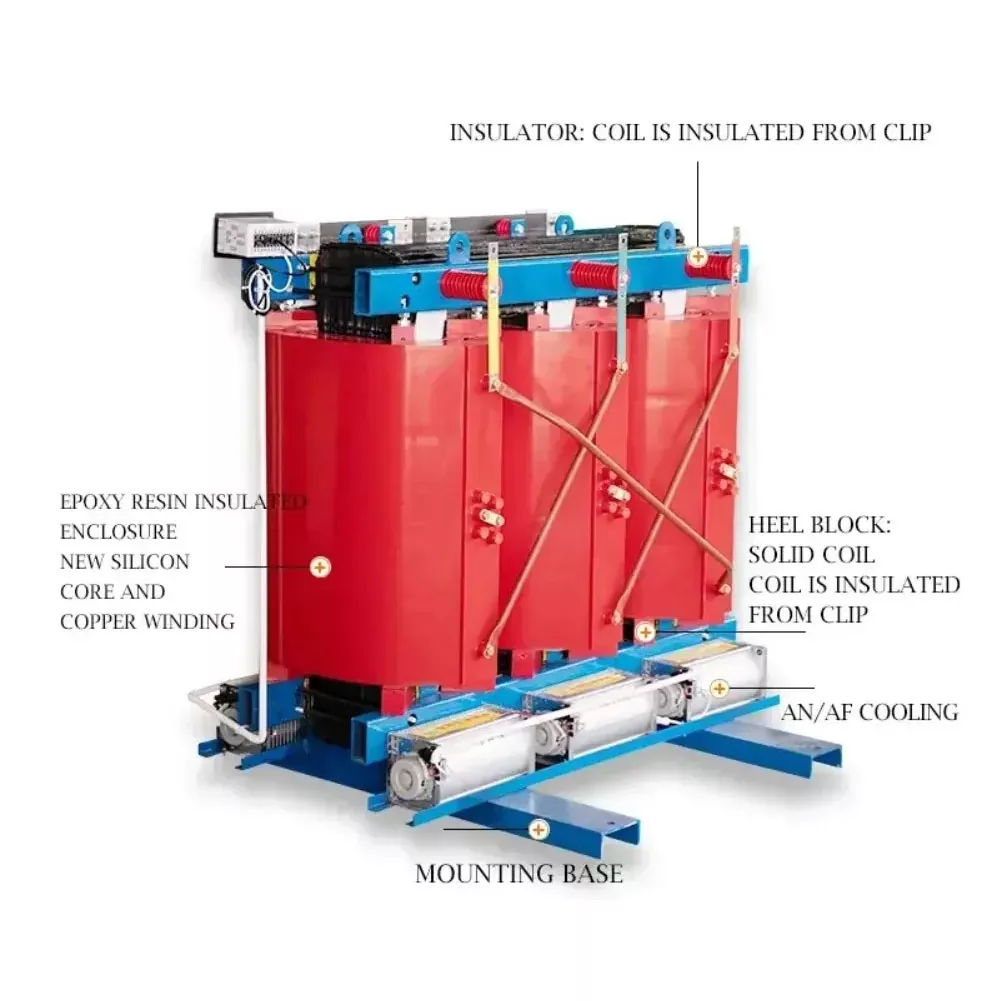

I. Kas yra epoksidinės dervos liejamasis sauso tipo transformatorius?

Epoksidinės dervos sauso tipo transformatoriuose kaip izoliacinė medžiaga naudojama epoksidinė derva. Aukštos ir žemos įtampos apvijos apvyniotos varine juosta (folija), o epoksidinė derva pilama ir sukietinama vakuume, kad susidarytų itin stipri stiklo pluošto struktūra. Izoliacijos klasės yra F ir H. Sausojo tipo transformatoriai šilumai išsklaidyti naudoja oro konvekciją arba priverstinį oro aušinimą ir neturi transformatoriaus alyvos.

Dėl savo ugniai atsparių, atsparių sprogimui ir priežiūros nereikalaujančių savybių jis plačiai naudojamas miesto metro, daugiaaukščiuose pastatuose, oro uostuose, ligoninėse, komerciniuose centruose ir kitose vietose, kurioms keliami aukšti priešgaisriniai ir saugos reikalavimai.

II. Epoksidinės dervos liejamo sauso tipo transformatorių proceso charakteristikos

1. Apvijos liejimo formavimas: Aukštos ir žemos įtampos apvija yra išlieta epoksidinės dervos mišiniu vakuuminėje būsenoje ir po sukietėjimo sudaro tankią ir vientisą visumą.

2. Izoliacijos sistema: joje daugiausia naudojama epoksidinė derva kaip pagrindinė izoliacija ir stiklo pluoštas kaip sutvirtinanti medžiaga. Jai nereikia izoliacinės alyvos ir yra tvirta izoliacinė įranga.

3. Aušinimo būdas: dažniausiai AN (natūralus oro vėsinimas) arba AF (forsed air cooling). Įrengtas temperatūros reguliatorius ir ašinis srauto ventiliatorius, ventiliatorius gali būti automatiškai paleidžiamas ir išjungiamas pagal apkrovos temperatūrą. Kai kurie gaminiai leidžia veikti trumpalaikę perkrovą.

III. Pagrindiniai epoksidinės dervos lietų sauso tipo transformatorių pranašumai ir trūkumai

Privalumai:

1. Aukšta sauga ir ekologiškumas

• Atsparus ugniai ir sprogimui: Pati epoksidinė derva yra antipirenas, antipirenas ir savaime gesinanti medžiaga, kuri iš esmės pašalina gaisro ir sprogimo pavojų.
• Neužterštas: Sudėtyje nėra izoliacinės alyvos, pašalinant alyvos nutekėjimo galimybę užteršti dirvožemį ir vandens šaltinius. Tai labai švaru.

2. Puikios elektrinės ir mechaninės savybės

• Didelis izoliacijos stiprumas: sukietėjusi epoksidinė derva sudaro tankų izoliacijos sluoksnį, pasižymintį geromis izoliacinėmis savybėmis ir stipriu atsparumu žaibo smūgiams.
• Stiprus atsparumas trumpajam jungimui: ritė yra sukietėjusi į didelio stiprumo standžią visumą, pasižyminčią ypač dideliu mechaniniu stiprumu ir gali atlaikyti didžiulį elektrodinaminį poveikį, atsirandantį įvykus staigiam trumpajam jungimui.

3. Puikus prisitaikymas prie aplinkos

• Atsparus drėgmei ir dulkėms: sandarus dervos sluoksnis gali veiksmingai izoliuoti drėgmę, dulkes ir ėsdinančias dujas ir netgi gali normaliai veikti aplinkoje, kurioje yra 100 % drėgmės.
• Mažos priežiūros išlaidos: prieš naudojant nereikia pašildyti, o po išjungimo nereikia apdoroti džiovinimo. Kasdienės priežiūros darbų krūvis yra minimalus.

4. Didelis efektyvumas, energijos taupymas ir kompaktiškas dizainas

• Maži nuostoliai: optimizuojant geležies šerdį (pvz., naudojant aukštos kokybės silicio plieno lakštus) ir apvijų konstrukciją, tuščiosios eigos ir apkrovos nuostoliai yra labai maži, o energijos taupymas yra reikšmingas.
• Mažas dydis ir lengvas svoris: dėl didelio epoksidinės dervos izoliacijos efektyvumo jos dydis ir svoris yra daug mažesni nei tokios pat talpos alyviniai transformatoriai, todėl sutaupoma montavimo vietos ir civilinės statybos sąnaudos.
• Mažas triukšmas: naudojant pažangias technologijas ir medžiagas, veikimo triukšmas yra mažas, tinka ligoninėms, rezidencijoms ir kt., kurios yra jautrios triukšmui.

Trūkumai:

• Atsparumas temperatūrai yra santykinai ribotas: dažniausiai naudojamos izoliacijos klasės yra F (155 ℃) arba H (180 ℃), ilgalaikė darbo temperatūra paprastai ribojama iki maždaug 120 ℃ ~ 140 ℃, o perkrovos gebėjimas nėra toks geras kaip alyvoje panardinto tipo.
• Dalinio išpylimo ir įtrūkimo pavojus: Jei pylimo procesas nėra griežtai kontroliuojamas (pvz., burbuliukai ir netolygus maišymas), gali lengvai atsirasti dalinis išleidimas; esant dideliam šalčiui ir karščiui arba mechaniniam įtempimui, epoksidinė derva gali įtrūkti.
• Didelė kaina: pradinė įsigijimo kaina paprastai yra didesnė nei tos pačios talpos alyvos transformatorių.

IV. Epoksidinės dervos liejamų sauso tipo transformatorių techninė priežiūra ir dažni gedimai

• Pagrindiniai kasdieniai punktai: atkreipkite dėmesį į išvaizdą (įtrūkimai, iškrovos pėdsakai), temperatūrą (temperatūros valdymas / karštosios vietos) ir neįprastą triukšmą; izoliatorius, apvijų paviršius ir ortakius laikykite švarius, kad susikaupusios dulkės nepakenktų šilumos išsklaidymo ir izoliacijos funkcijai.
• Reguliarus tikrinimas/testavimas: izoliacijos varža, nuolatinės srovės varža, kintamosios srovės atsparumo įtampa, dalinis iškrovimas ir kt.; tvirtinimo detalių ir įžeminimo patikrinimas taip pat yra labai svarbus.

Tipinės problemos:

• Apvijos perkaitimas: dažnai susijęs su perkrova, prasta ventiliacija arba senėjimu; gali pasireikšti kaip epoksidinės dervos spalvos pakitimas, degimo kvapas arba vietinis perkaitimas.
• Dalinis iškrovimas: gali kilti dėl drėgnos/pažeistos izoliacijos, prastų laidų/įžeminimo ir pan., o laikui bėgant pagreitėja senėjimas.
• Neįprasti triukšmai / vibracijos: gali būti susiję su šerdies suspaudimo problemomis, atsilaisvinusiomis tvirtinimo detalėmis, apkrovos harmonikomis, rezonansu ir kt.

V. Bendrieji epoksidinės dervos lietų sauso tipo transformatorių techniniai parametrai

Toliau pateikiami keli įprasti epoksidinės dervos liejimo sausojo tipo transformatorių techninių parametrų diapazonai, o konkrečios vertės skirsis priklausomai nuo modelio ir gamintojo:

Mūsų įmonė turiepoksidinės dervos liejimo sauso tipo transformatoriaigalima pasirinkti.

VI. Pagrindinės epoksidinės dervos liejamų sauso tipo transformatorių naudojimo sritys

Epoksidinės dervos liejimo sauso tipo transformatoriai ypač tinka šiose vietose, kurioms keliami aukšti saugos ir aplinkosaugos reikalavimai:

• Miesto viešosios paskirties objektai: aukštybiniai pastatai, komerciniai centrai, oro uostai, metro stotys, tuneliai, sporto aikštelės ir kt.
• Svarbios institucijos: ligoninės, duomenų centrai, teatrai, mokyklos, laboratorijos ir kt., užtikrinančios energijos tiekimo tęstinumą ir patikimumą.
• Pramoninė aplinka: chemijos gamyklos, atominės elektrinės, kasyklos, elektrinės ir kitos atšiaurios aplinkos, kuriose yra degių, sprogių ar korozinių dujų.
• Nauji energijos laukai: vėjo energijos gamyba, fotovoltinės elektrinės ir kt.
