Žemos įtampos įeinančių spintų apsaugos logikos iššifravimas: kaip užtikrinti saugų ir patikimą maitinimo šaltinį?

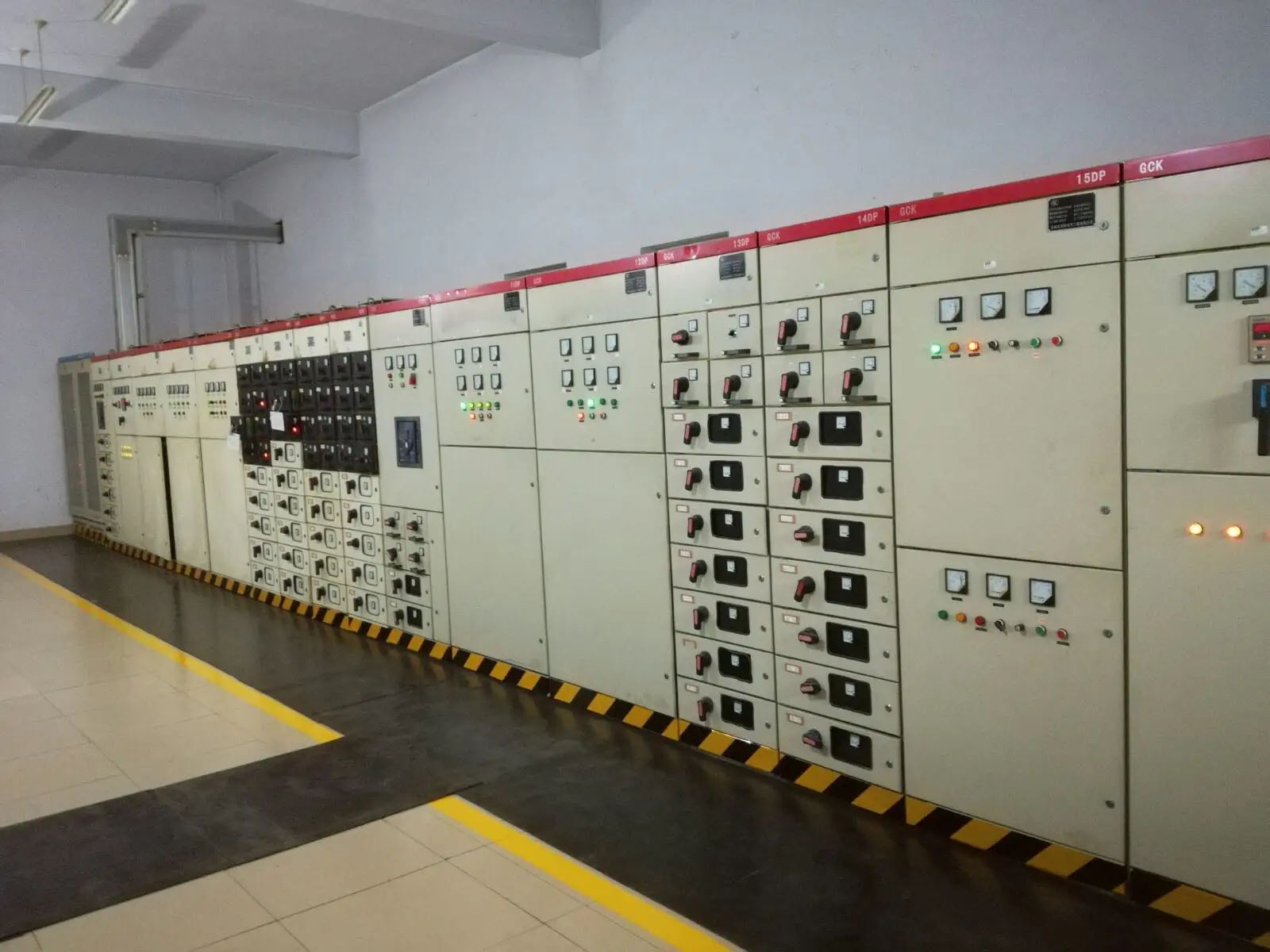

I. Elektros sauga ir sistemos lygio padėties nustatymas

Kaip visos žemos įtampos elektros paskirstymo sistemos bendras maitinimo įvadas, tai yra pirminis visos stoties energijos paskirstymo apsaugos vartai. Gedimai paveiks visą žemos įtampos sistemą, todėl patikimumas yra svarbiausias prioritetas.

Būtina griežtai atskirti įeinančios linijos, magistralės jungties ir išeinančios linijos logiką, kad būtų išvengta neteisingo lygiagretumo ir neteisingo energijos perdavimo.

Atitikti sistemos izoliacijos derinimo reikalavimus; vardinė izoliacijos įtampa, maitinimo dažnio atsparumo įtampa ir fazės iki fazės / fazės ir žemės saugūs atstumai turi atitikti taisykles, kad būtų išvengta šliaužimo, gedimų ir fazių iki fazių trumpųjų jungimų.

II. Pagrindinis elektros našumas (kietoji technologija)

Nominali darbinė įtampa yra suderinama su sistemos fazės įtampa ir linijos įtampa, užtikrinanti ilgalaikį veikimą neviršijant vardinės atsparumo įtampos ir prisitaikanti prie elektros dažnio ir harmonikos sąlygų vietoje.

Nominali nuolatinės srovės pralaidumo galia: turi būti kontroliuojamas ilgalaikis spintos, pagrindinės šynos, įeinančio kabelio sankryžos ir grandinės pertraukiklio korpuso temperatūros kilimas, o kontaktuose ir variniuose strypuose neturi atsirasti perkaitimo, spalvos pasikeitimo ar abliacijos.

Atsparumas trumpajam jungimui ir trūkimo galia

Didžiausia/eksploatacinė trumpojo jungimo galia turi būti didesnė už didžiausią vietoje esančios sistemos trumpojo jungimo srovę.

Trumpalaikė atsparumo srovė ir didžiausia atsparumo srovė atitinka standartus; spintos korpusas neturi būti deformuotas, šyna neturi būti pasislinkusi, izoliacinės dalys neturi sprogti nuo trumpojo jungimo smūgio.

Temperatūros kilimo ir šilumos išsklaidymo dizainas: spintelės vėdinimo kanalai yra pagrįsti, su sklandžiais oro įleidimo ir išleidimo angos viršuje ir apačioje; tankių šynų ir automatinių jungiklių zonose nesikaupia šiluma, o temperatūros kilimas atitinka standartus ilgai dirbant esant didelei apkrovai.

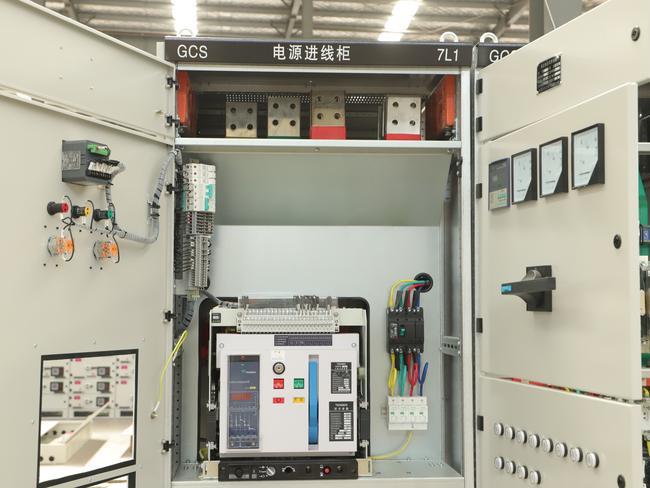

III. Apsaugos logika ir valdymo funkcijos

Pagrindinės apsaugos priemonės: ilgalaikis uždelsimas nuo perkrovos, trumpojo jungimo trumpojo jungimo uždelsimas, momentinis trumpasis jungimas ir apsauga nuo įžeminimo. Apsaugos kreivė atitinka pasroviui tenkančios apkrovos charakteristikas.

Įrengta žemos įtampos / įtampos praradimo išjungimo funkcija, kuri automatiškai suveikia, kai elektros tinklas nutrūksta, ir apsaugo nuo savaiminio užsidarymo smūgio, kai maitinimas atnaujinamas.

Hierarchinis apsaugos nustatymų derinimas: įeinančios linijos apsauga turi būti pasirinktinai derinama su pasroviui išeinančia linija, kad būtų išvengta visiško pagrindinės įeinančios linijos išjungimo dėl nedidelių gedimų pasroviui.

Patikima antrinė grandinė: Valdymo maitinimo, uždarymo ir atidarymo grandinės ir blokavimo grandinės yra prijungtos standartiškai, be virtualaus ryšio ar netinkamo veikimo.

Žemos įtampos įeinančios spintelės apsaugos loginė blokinė schema (tekstinė versija)

a. Bendra signalo srauto bloko schema

Pirminės pagrindinės grandinės srovė → Srovės transformatoriaus (CT) mėginių ėmimas → Sumanus valdiklis (ACB atleidimas) → Loginis sprendimas: Ilgalaikė delsa / Trumpalaikė delsa / Momentinis / Įžeminimo gedimas / Nepakankama įtampa → Laikykitės veiksmo nustatymo → Išduokite išjungimo komandą → Grandinės pertraukiklio suveikimo mechanizmas → Nutraukite įeinančią pagrindinę grandinę

b. Keturių pagrindinių apsaugos šakų blokinės schemos

Perkrovos Ilgalaikės uždelsimo apsaugos logika Apkrovos srovė viršija standartą → KT pavyzdžiai ir siunčiami į valdiklį → Atitinka atvirkštinio laiko ilgalaikio vėlavimo kreivę → Ilgas delsimas esant nedideliam perkrovimui, trumpas vėlavimas esant didelei perkrovai → Vėlavimas baigiasi → Išjungimas

Trumpojo jungimo trumpojo laiko delsos apsaugos logika Trumpasis jungimas įvyksta pasrovinėje grandinėje → Trumpojo jungimo srovė įjungia įeinančios linijos valdiklį → Įeinanti linija nustato 0,1 trumpojo laiko delsą～0,3 s → Pirmiausia palaukite, kol išeinančios linijos grandinės pertraukiklis išjungs akimirksniu, kad pašalintumėte gedimą → Jei išeinanti linija nesuveikia / gedimas nepašalinamas → Uždelsimas baigiasi → Įeinančios linijos išjungimas (apsaugokite nuo peržengimo)

Momentinės trumpojo jungimo apsaugos logika Rimtas trumpasis jungimas šalia šynos arba įeinančios linijos spintelės viduje → Trumpojo jungimo srovė gerokai viršija momentinį nustatymą → Suaktyvinkite tiesiogiai be trumpo laiko delsos ar laukimo → Valdiklis iš karto išduoda komandą → Grandinės pertraukiklis išjungia akimirksniu

Apsaugos nuo įžeminimo loginis metodas 1: nulinės sekos CT surenka trijų fazių + N vektorinę sumą 2 metodas: valdiklis apskaičiuoja nulinės sekos srovę, naudodamas trifazių srovių veikimą → nustato, kad nesubalansuota nulinės sekos srovė viršija standartą → Nustato vienfazio įžeminimo / izoliacijos pažeidimą ir nuotėkį.

c. Žemos įtampos / Apsaugos nuo įtampos praradimo loginė blokinė schema

Įeinančios linijos įtampa krenta / išorinis elektros tinklas praranda maitinimą → Žemos įtampos išjungiklis realiu laiku stebi įtampą → Įtampa yra mažesnė už nustatytą slenkstį → Įtampos atleidimas veikia → Priverstinis išjungimas → Automatinis pakartotinis uždarymas neleidžiamas atkūrus elektros tinklą; uždaryti galima tik gavus rankinį/loginį leidimą

d. Dviejų įeinančių linijų ir magistralės jungties blokavimo logikos schema (trijų jungiklių blokavimas)

1# Įeinančioji linija uždaryta

↓

Elektriniai pagalbiniai kontaktai + Mechaninis švaistiklis

↓

Blokuokite 2# įeinančios linijos ir magistralės jungties uždarymo grandines

2# Įeinančioji linija uždaryta

↓

Vienu metu blokuokite 1# įeinančios linijos ir magistralės jungties uždarymo grandines

Autobusas uždarytas

↓

Vienu metu blokuokite 1# ir 2# įeinančių linijų uždarymo grandines

Pagrindinė taisyklė: tik dviem iš trijų jungiklių bet kuriuo metu leidžiama būti uždarytoje padėtyje; griežtai draudžiama vienu metu uždaryti visus tris jungiklius.

e. Viršutinio ir apatinio lygio apsaugos koordinavimo loginė blokinė diagrama

Išeinančios linijos spinta: Trumpojo jungimo momentinis išjungimas → Laiko skirtumo žingsnių koordinavimas → Įeinančios linijos spintelė: Trumpojo jungimo trumpalaikės uždelsimo išjungimas → Realizacija: Pasroviui esantys gedimai išjungiami pasroviniais jungikliais, o ne pagrindine įeinančia linija, užtikrinant maitinimo selektyvumą.

IV. Mechaninis blokavimas ir elektrinis blokavimas (didžiausias prioritetas)

Viena įeinanti linija: Mechaninis blokavimas tarp spintelės durų ir jungiklio; uždarant duris negalima atidaryti, o atidarius duris jungiklis priverstas suveikti, kad netyčia nepatektų į tiesioginį intervalą.

Dviejų įeinančių linijų + magistralės jungties scenarijus: Dvigubas elektrinio blokavimo ir mechaninio blokavimo blokavimas, griežtai draudžiantis vienu metu uždaryti dvi įeinančias linijas ir neteisėtą įeinančių linijų ir magistralės sujungimą, kad būtų išvengta cirkuliacijos, trumpojo jungimo ir transformatoriaus perdegimo.

Pati grandinės pertraukiklio mechaninė konstrukcija yra patikima, uždaroma ir atidaroma vietoje, nėra trukdžių ir patikimai veikia energijos kaupimo mechanizmas.

V. Korpuso konstrukcija ir šynų technologija

Korpuso plokštės stiprumas ir rėmo tvirtumas yra pakankami, kad būtų atsparūs trumpojo jungimo elektrovaros poveikiui, nekratydami ar nedeformuodami.

Pagrindinės šynų specifikacijos, išdėstymas ir izoliacinės atramos atitinka reglamentus; fazių sekos išdėstymas yra standartinis, o fazė-fazė ir fazė-žemė izoliacinės pertvaros yra baigtos.

Pilna įžeminimo sistema: spintelės rėmas, durys, šoninės plokštės ir magistralės tvirtinimo spinta yra patikimai ir centralizuotai įžeminti, su nenutrūkstamu ir nenutrūkstamu įžeminimo keliu.

Apsaugos lygis pritaikytas vietos aplinkai, neleidžiant dulkėms, purslams ir smulkiems gyvūnams patekti į spintą ir sukelti trumpąjį jungimą.

VI. Stebėjimas ir ekrano konfigūracija

Standartinis srovės ir įtampos stebėjimas realiuoju laiku, kuris gali patikrinti trifazių balansą ir įtampos nuokrypį.

Įrengtas tiesioginio rodymo įtaisas, leidžiantis intuityviai įvertinti, ar įeinanti linija veikia, taip išvengiant atsitiktinio prisilietimo ir netinkamos priežiūros.

Būtina temperatūros ir drėgmės stebėjimo konfigūracija bei kondensacijos prevencija ir kontrolė korpuse, kad būtų išvengta izoliacijos degradacijos dėl drėgno kondensato.

VII. Aplinkos ir veikimo pritaikymas

Prisitaikykite prie objekto aukščio, temperatūros ir drėgmės, dulkių ir korozinių dujų aplinkos; izoliacinės dalys ir korpuso korpusas atitinka antikorozijos ir atsparumo oro sąlygoms standartus.

Kondensacijos ir pelėsių prevencijos dizainas spintelėje; šildymo ir sausinimo įrenginiai sukonfigūruoti drėgnose vietose.

Rezervuokite techninės priežiūros erdvę ir kabelio įvado ir išleidimo vietą; laidai tvarkingi, o pirminės ir antrinės grandinės yra išvedžiotos atskirai, kad būtų išvengta trukdžių.

VIII. Eksploatacijos ir priežiūros bei saugos patikra

Įrengtas akivaizdžiais lūžio taškais, kad būtų galima patikimai izoliuoti maitinimą priežiūros metu.

Sugeba įgyvendinti elektros energijos tiekimo nutraukimo ženklinimo ir užraktų priežiūros operacijos procesą saugiomis eksploatavimo sąlygomis.

Komponentai yra tinkamai išdėstyti, palengvinant kasdienę apžiūrą, temperatūros matavimą, priveržimą ir komponentų keitimą vėliau, be priežiūros aklavietės.

Santrauka

Žemos įtampos įėjimo spinta yra pagrindiniai žemos įtampos elektros paskirstymo sistemos vartai, atliekantys svarbias maitinimo prieigos, saugos ir apkrovos paskirstymo užduotis. Pagrindiniai jo rūpesčiai sutelkti į aštuonis aspektus: elektros saugos padėties nustatymą, pagrindinį elektrinį veikimą, apsaugos logiką ir valdymą, blokavimo apsaugą, spintelių ir šynų technologiją, stebėjimo konfigūraciją, aplinkos pritaikymą ir eksploatavimo bei priežiūros saugą. Tarp jų, apsaugos logika (įskaitant perkrovą, trumpąjį jungimą, įžeminimo gedimą, apsaugą nuo žemos įtampos) ir dvigubą blokavimą (mechaninis + elektrinis) yra raktas į saugų ir stabilų spintos veikimą, kuris gali veiksmingai užkirsti kelią gedimo išsiplėtimui, netinkamam veikimui ir saugos nelaimingiems atsitikimams. Racionalus visų rodiklių suderinimas ir griežtas techninių standartų laikymasis yra būtinos sąlygos ilgalaikiam patikimam žemos įtampos įėjimo spintos darbui.

DUK (dažniausiai užduodami klausimai)

Q1: Koks yra pagrindinis žemos įtampos įėjimo spintos vaidmuo elektros paskirstymo sistemoje?

A1: Tai žemos įtampos sistemos bendras maitinimo įvadas ir pirminės apsaugos vartai, atsakingi už elektros prieigą, apsaugą nuo gedimų ir elektros paskirstymą, o jo patikimumas tiesiogiai veikia saugų sistemos veikimą.

Q2: Kodėl atrankinis apsaugos nustatymų derinimas yra svarbus gaunamų linijų spintelėms?

A2: Jis užtikrina, kad pasroviui esantys gedimai pirmiausia būtų išjungiami išeinančių linijų jungikliais, išvengiant visiško sistemos nutrūkimo ir užtikrinant energijos tiekimo tęstinumą.

Q3: Kokia yra dvigubo blokavimo (mechaninio + elektrinio) paskirtis dvigubos įeinančios linijos + magistralės jungties scenarijuje?

A3: Jis draudžia neteisingą jungiklių lygiagretavimą, užkertant kelią cirkuliacinei srovei, trumpajam jungimui ir transformatoriaus perdegimui, siekiant užtikrinti sistemos saugumą.

Q4: Į kokius veiksnius reikėtų atsižvelgti pritaikant žemos įtampos įėjimo spintą aplinkai?

A4: prisitaikyti prie objekto aukščio, temperatūros, drėgmės, dulkių ir korozinių dujų; sukonfigūruoti antikondensacinius įtaisus ir atitinkamą apsaugos lygį.

Q5: Kaip užtikrinti žemos įtampos įėjimo spintų priežiūros operacijų saugumą?

A5: Įrenkite akivaizdžius lūžio taškus, įdiekite elektros energijos tiekimo nutraukimo ženklinimą ir užrakinimą ir protingai sutvarkykite komponentus, kad išvengtumėte priežiūros aklavietės.
