Supraskite iš pirmo žvilgsnio: kokios yra pagrindinės žemos įtampos skirstomųjų įrenginių technologijos ir taikymo principai?

Žemos įtampos skirstomieji įrenginiai yra pagrindinė šiuolaikinių maitinimo ir paskirstymo sistemų įranga, daugiausia naudojama elektros paskirstymui, grandinės valdymui, apsaugai nuo perkrovos, apsaugai nuo trumpojo jungimo, apsaugai nuo įžeminimo ir galios stebėjimui. Jis plačiai taikomas gamyklose, pastatuose, duomenų centruose, ligoninėse, prekybos centruose, komunalinės inžinerijos ir kitose srityse. Dėl kompaktiškos konstrukcijos, aukšto saugumo ir patikimumo, patogios priežiūros ir aukšto intelekto tai yra pagrindinė įranga, užtikrinanti stabilų elektros sistemų veikimą. Šiame straipsnyje išsamiai pristatomi pagrindiniai žemos įtampos skirstomųjų įrenginių techniniai aspektai, susiję su struktūra, parametrais, veikimu, pasirinkimu ir pritaikymu.

1. Žemos įtampos skirstomųjų įrenginių pagrindiniai komponentai

Įprasti žemos įtampos skirstomieji įrenginiai naudoja atrijų skyrių nepriklausoma izoliacinė struktūra dėl didesnio saugumo, patikimumo ir priežiūros:

A.Pertraukiklio skyrius: vertikaliai išdėstyti, galintys laikyti kelis grandinės pertraukiklius; kiekviena grandinė yra atskirai atskirta be trukdžių.

B.Autobuso skyrius: yra už pertraukiklio skyriaus ir izoliuotas izoliuojančiomis pertvaromis, kad būtų veiksmingai išvengta gedimo plitimo.

C.Kabelių skyrius: Įsikūręs spintelės gale arba priekyje, patogus kabelių prijungimui ir priežiūrai, erdvus ir standartizuotas laidas.

Pagal veikimo ir priežiūros stilių:

D.Prieinama iš galo: Tradicinė standartinė konstrukcija su didele techninės priežiūros erdve.

E.Prieinama iš priekio: Montuojamas prie sienos, mažesnis gylis, taupantis vietą.

Nepriklausoma skyriaus konstrukcija leidžia išvengti atsitiktinio sąlyčio su įtampingosiomis dalimis atliekant techninę priežiūrą, riboja lanko gedimų diapazoną ir labai pagerina įrangos bei personalo saugumą.

2. Pagrindiniai vardiniai parametrai

3. Pagrindiniai elektros našumo indeksai

a. Trumpojo jungimo atsparumo srovės įvertinimas (SCCR)

Didžiausia trumpojo jungimo srovė, kurią skirstomieji įrenginiai gali saugiai atlaikyti per trumpą laiką gedimo metu, kuri lemia įrangos atsparumą trumpajam jungimui ir yra svarbi saugaus veikimo garantija.

b. Trumpalaikės srovės atsparumo reitingas

Trumpojo jungimo srovė, kurią skirstomieji įrenginiai gali atlaikyti be deformacijų ar pažeidimų per nurodytą laiką (paprastai 1 sekundę arba 0,5 sekundės), užtikrinant, kad sistema nesugrius gedimo sąlygomis.

c. Pertraukimo įvertinimas

Didžiausia gedimo srovė, kurią grandinės pertraukiklis gali saugiai nutraukti. Ji turi būti didesnė už numatomą sistemos trumpojo jungimo srovę, kitaip sukels sprogimą arba gaisrą.

d. Apsaugos nuo įsiskverbimo įvertinimas (IP įvertinimas)

· IP30: apsaugo nuo pirštų kontakto su įtampingosiomis dalimis

· IP40: Apsaugo nuo ≥1 mm skersmens pašalinių daiktų patekimo

· IP54: nepralaidus dulkėms ir purslams, tinka drėgnoje ir dulkėtoje aplinkoje

e. Temperatūros kilimo riba

Pagal nacionalinius standartus, skirstomųjų įrenginių temperatūros kilimas ilgai veikiant vardine srove neturi viršyti ribos, užtikrinant izoliacijos stabilumą ir ilgesnį tarnavimo laiką.

4. Žemos įtampos skirstomųjų įrenginių pagrindiniai techniniai pagrindiniai taškai

(1).Spintelės konstrukcija ir skyrimo technologija

Yra trys nepriklausomi izoliuoti skyriai: pertraukiklio skyrius, magistralės skyrius ir kabelių skyrius, veiksmingai užkertant kelią lanko plitimui ir pagerinant naudojimo bei priežiūros saugą.

(2)Atsparumo trumpam jungimui ir trumpalaikio atsparumo technologija

Įrengtas stiprus trumpojo jungimo atsparumas, griežtai atitinkantis SCCR ir trumpalaikę atsparumo srovę, kad būtų išvengta deformacijos, magistralės poslinkio ar sistemos žlugimo dėl gedimų.

(3)Grandinės pertraukiklio pertraukimo ir atrankinio koordinavimo technologija

Pertraukimo galia atitinka maksimalią sistemos gedimo srovę. Regioninis selektyvumas realizuojamas per trumpalaikį delsą ir momentinį apsaugos koordinavimą, apribojant išjungimus tik sugedusioje grandinėje.

(4)Šynų sistemos projektavimas ir temperatūros kilimo valdymas

Mažos varžos, mažų nuostolių, didelio šilumos išsklaidymo šynų išdėstymas, skirtas griežtai kontroliuoti ilgalaikį darbinės temperatūros kilimą, užtikrinant srovės galingumą, izoliacijos tarnavimo laiką ir įrangos stabilumą.

(5)Integruota apsaugos ir matavimo technologija

Integruota perkrova, trumpasis jungimas, įžeminimo nuotėkis, viršįtampa, žema įtampa, fazės praradimas ir apsauga nuo lanko, su išmaniaisiais skaitikliais ir jutikliais, užtikrinančiais visapusišką saugumą.

(6)Išmanioji ir skaitmeninė technologija

Palaiko internetinį stebėjimą, nuotolinį valdymą, išankstinį gedimų aliarmą, energijos statistiką ir ryšių tinklus, atnaujinimą į neprižiūrimą ir išmanųjį debesies pagrindu veikiantį darbą.

(7)Apsauga nuo patekimo ir prisitaikymas prie aplinkos

Atitinka IP30–IP54 apsaugos lygius, prisitaiko prie drėgmės, dulkių, korozijos, aukštos ir žemos temperatūros aplinkos, kad pagerintų universalumą ir ilgaamžiškumą.

(8)Modulinis ir standartizuotas dizainas

Moduliniai įrenginiai, standartizuotos sąsajos ir lanksti plėtra sutrumpina gamybos, montavimo ir paleidimo laiką bei sumažina bendras išlaidas.

5. Apsaugos funkcijos

Žemos įtampos skirstomuosiuose įrenginiuose yra kelios apsaugos, užtikrinančios sistemos saugumą:

l Apsauga nuo perkrovos

l Momentinė apsauga nuo trumpojo jungimo

l Trumpojo jungimo trumpojo laiko vėlavimo apsauga

l Apsauga nuo įžeminimo/įžeminimo nuotėkio

l Apsauga nuo viršįtampio ir žemos įtampos

l Fazių praradimo ir fazių sekos apsauga

l Lanko gedimo aptikimas (AFD)

l Pažangūs išmanieji skirstomieji įrenginiai taip pat suteikia:

l Temperatūros stebėjimas internetu

l Dalinio iškrovimo stebėjimas

l Energijos kokybės analizė

l Nuotolinis gedimo signalas

6. Bendrieji struktūriniai tipai

Fiksuoto tipo skirstomieji įrenginiai

Paprasta struktūra, maža kaina, didelis patikimumas, tinka bendriems elektros paskirstymo scenarijams.

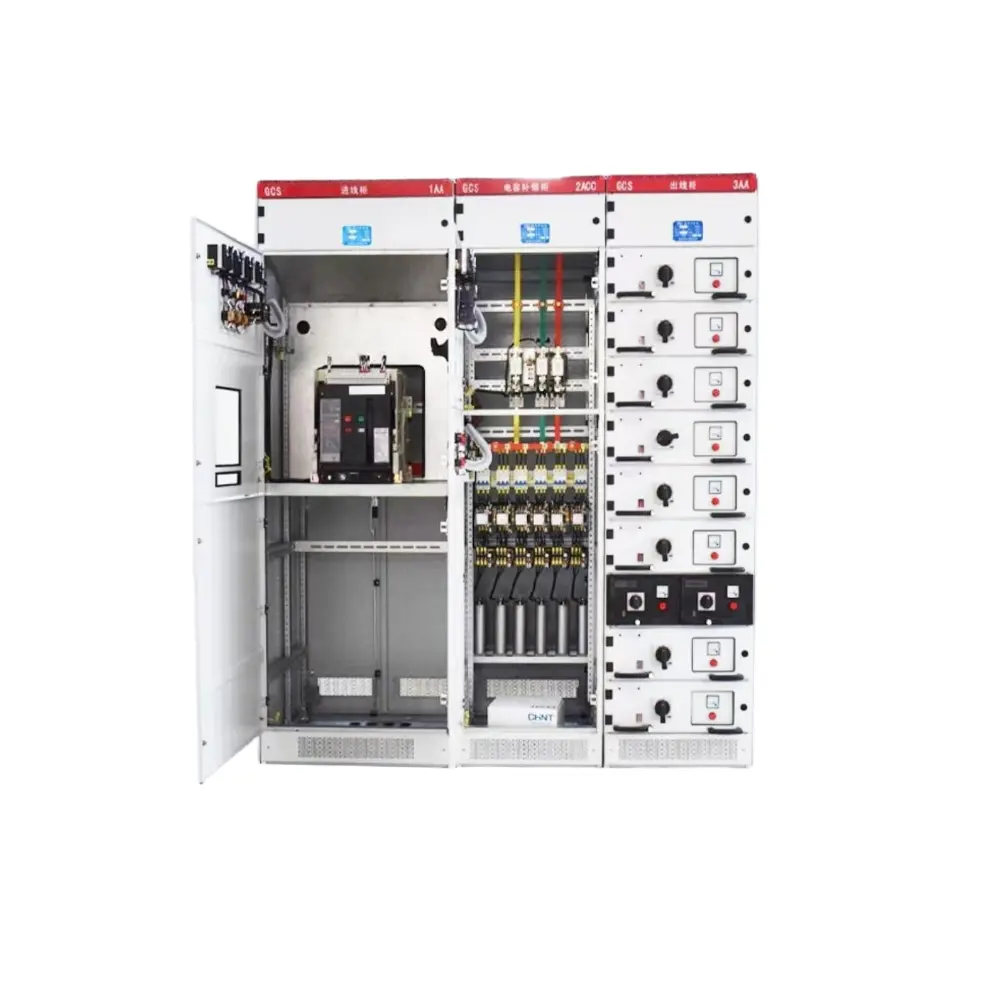

Stalčių tipo skirstomieji įrenginiai

Kiekviena grandinė yra nepriklausomas stalčius; techninę priežiūrą galima atlikti ištraukiant vieną stalčių be elektros energijos tiekimo nutraukimo, nepažeidžiant kitų grandinių. Idealiai tinka ligoninėms, duomenų centrams ir gamybos linijoms, kurioms reikalingas didelis patikimumas.

Ištraukiamo tipo skirstomieji įrenginiai

Pagrindinis grandinės pertraukiklis gali būti visiškai ištrauktas, kad būtų saugesnė ir greitesnė priežiūra.

7. Skirtumai tarp žemos įtampos skirstomųjų įrenginių ir skirstomųjų skydų

Skirstomieji įrenginiai: visiškai uždari, izoliuoti nuo skyrelių, ištraukiami grandinės pertraukikliai, 30 ciklų trumpalaikis atsparumas, palaiko atrankinį koordinavimą, didesnis saugumas.

Skirstomoji skydas: atvira konstrukcija, fiksuoti grandinės pertraukikliai, tik 3 ciklų trumpalaikis atsparumas, mažesnė kaina.

Skirstomieji įrenginiai labiau tinka pagrindinėms įeinančioms, jungtims ir svarbioms apkrovoms; skirstomieji skydai naudojami galios paskirstymui.

8. Pažangi žemos įtampos skirstomoji įranga

Išmanusis skirstomasis įrenginys integruoja:

① Išmanūs grandinės pertraukikliai

② Srovės / įtampos / temperatūros jutikliai

③ Mikroprocesoriniai apsaugos įrenginiai

④ Galios valdymo prietaisai

⑤ 4G / WiFi / Ethernet ryšys

Jis palaiko:

① Nuotolinis stebėjimas ir valdymas

② Energijos suvartojimo statistika ir analizė

③ Gedimo išankstinis aliarmas ir automatinis įrašymas

④ Ryšys su išmaniosiomis energijos paskirstymo sistemomis

Tai standartinė išmaniųjų gamyklų, išmaniųjų pastatų ir duomenų centrų konfigūracija.

9. Tipiniai taikymo atvejai

l Didelės automobilių gamybos gamyklos

Teikia pagrindinį maitinimo paskirstymą ir variklio valdymą štampavimo, suvirinimo, dažymo ir surinkimo dirbtuvėms. Stalčių tipo išmanieji skirstomieji įrenginiai suteikia galimybę nenutrūkstamai atlikti techninę priežiūrą ir tiksliai nustatyti gedimus, užtikrinant gamybos tęstinumą 24 valandas per parą, 7 dienas per savaitę.

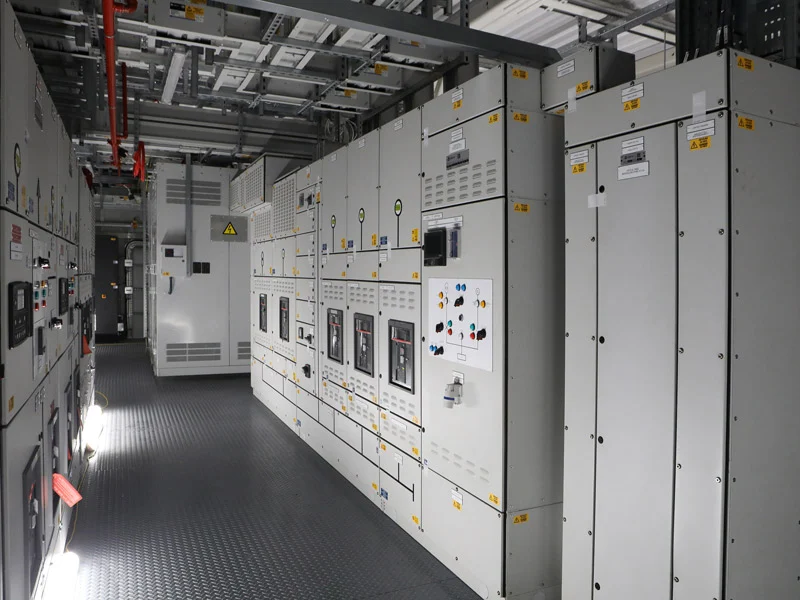

l Dideli duomenų centrai (IV pakopa)

Priima dviejų magistralių perteklinį energijos paskirstymą, palaikantį didelio tankio spintelės maitinimo šaltinį su milisekundžių perjungimu. Sistemos prieinamumas pasiekia 99,999%, idealiai tinka 7 × 24 nepertraukiamam darbui.

l Dideli komerciniai kompleksai ir prekybos centrai

Paskirsto elektros energiją apšvietimui, ŠVOK, liftams, gaisro gesinimo ir parduotuvių grandinėms. Išmanusis kilpos stebėjimas ir energijos suvartojimo statistika optimizuoja energijos valdymą ir sumažina eksploatavimo išlaidas.

l Miesto vandens ir nuotekų valymo įrenginiai

Maitina siurblius, ventiliatorius, tinklelius ir dozavimo sistemas drėgnoje ir dulkėtoje aplinkoje. Visiška apsauga užtikrina stabilų komunalinio vandens tiekimo ir nuotekų valymo veikimą.

l A klasės ligoninės ir medicinos centrai

Tiekia labai patikimą dvigubą energijos paskirstymą operacinėms, ICU, laboratorijoms ir vaizdo gavimo centrams. Perjungimas be pertrūkių garantuoja medicininį saugumą.

l PV ir vėjo jėgainės

Naudojamas keitiklio santakai, prie tinklo prijungtam valdymui ir energijos kaupimo energijos paskirstymui, tinka atšiaurioms lauko aplinkoms su visiška sauga.

l Oro uostai ir geležinkelio tranzito mazgai

Užtikrina itin patikimą terminalų, apsaugos sistemų, bilietų pardavimo ir apšvietimo maitinimą. Dviejų galių automatinis perjungimas garantuoja nepertraukiamą transportavimo mazgo veikimą.

l Daugiaaukščių gyvenamųjų namų ir išmaniosios bendruomenės

Naudojamas pastatų elektros paskirstymui, viešajam apšvietimui, gaisrams gesinti, liftams ir įkrovimo poliams. Kompaktiška konstrukcija ir visapusiška apsauga pagerina bendruomenės elektros energijos kokybę.

10. Rinkos dydis ir plėtros tendencijos

Rinkos dydis

Pasaulinė rinka: Maždaug 54–56 mlrd. USD 2025 m., prognozuojama, kad iki 2032 m. viršys 83 mlrd. USD, o CAGR bus 6–7%.

Kinijos rinka: Apytiksliai 169 mlrd. RMB 2025 m., augimas 7,8 % per metus; Kinija yra didžiausia pasaulyje bendroji rinka, kuriai tenka daugiau nei 21 % pasaulinės rinkos.

Pagrindiniai vairuotojai: Naujos energijos sistemos, duomenų centrai, nauja energija, išmani gamyba, miesto infrastruktūra ir elektromobilių įkrovimas.

Plėtros tendencijos

Intelektas tampa standartu

Išmanieji pertraukikliai, jutikliai, daiktų internetas, debesų stebėjimas, išankstinis gedimų pavojaus signalas ir nuotolinis O&M yra plačiai naudojami, pereinant nuo „pasyvios apsaugos“ prie „aktyvaus numatymo“.

Didesnis patikimumas ir saugumas

Apsauga nuo lanko, dalinio iškrovimo stebėjimas, temperatūros kilimo stebėjimas ir atrankinis koordinavimas tampa būtini; aukštesnis IP reitingas ir stipresnis atsparumas trumpajam jungimui.

Žalia ir energiją taupanti

Mažų nuostolių, didelio efektyvumo autobusai ir komponentai, mažai anglies dioksido į aplinką išskiriančios medžiagos ir ekologiški procesai, atitinkantys anglies dioksido neutralumo tikslus.

Didesnė stalčių/ištraukiamų tipų dalis

Spartus pramonės, duomenų centrų, ligoninių ir kt. augimas, palaikantis nenutrūkstamą priežiūrą ir užtikrinant nuolatinį energijos tiekimą.

Gilus prisitaikymas prie naujos energijos

Specialūs PV, vėjo energijos, energijos kaupimo ir EV įkrovimo sprendimai su apsauga nuo atgalinio įkrovimo, apsauga nuo viršįtampių ir prie tinklo prijungtu valdymu.

Modulinis, standartizuotas, kompaktiškas

Greitesnis montavimas, mažesnis plotas, lankstus išplėtimas didelio tankio maitinimo šaltiniui ir greitam tiekimui.

Išvada

Kaip pagrindinė žemos įtampos elektros paskirstymo sistemų įranga, žemos įtampos skirstomųjų įrenginių konstrukcijos projektavimas, apsaugos konfigūracija ir gamybos procesas tiesiogiai veikia maitinimo patikimumą, įrangos saugą ir darbuotojų saugą. Atsižvelgiant į intelekto, ekologiškumo, didelio patikimumo ir moduliavimo tendencijas, pramonė nuolat augs. Aukštos klasės, firminiai ir globalizuoti pajėgumai taps pagrindiniu konkurencingumu. Pasirinkus aukštos kokybės ir patikimus skirstomuosius įrenginius, galima efektyviai pagerinti energijos paskirstymo sistemų stabilumą, sumažinti gedimų riziką ir užtikrinti patikimą saugią ir stabilią energiją.

DUK

1. Kur dažniausiai naudojami žemos įtampos skirstomieji įrenginiai?

Jis naudojamas gamyklose, gyvenamuosiuose rajonuose, prekybos centruose, ligoninėse, duomenų centruose ir savivaldybių energijos paskirstymo, valdymo ir apsaugos projektuose.

2.Kokie yra pagrindiniai konstrukcijų tipai?

Fiksuoto tipo, stalčiaus tipo ir ištraukiamo tipo, parenkami pagal patikimumo reikalavimus.

3.Ką reiškia IP reitingas?

IP30/IP40 normaliai patalpų aplinkai; IP54 yra atsparus dulkėms ir purslams, tinka drėgnoms ir dulkėtoms patalpoms.

4.Kas yra atrankinis koordinavimas?Suveikia tik arčiausiai gedimo vietos esantis pertraukiklis, išvengiant didelio masto elektros energijos tiekimo nutraukimo ir pagerinant tiekimo patikimumą.

5.Kokie yra išmaniųjų skirstomųjų įrenginių pranašumai?

Nuotolinis stebėjimas, išankstinis gedimų aliarmas, energijos statistika, automatinis įrašymas, be priežiūros ir išmanus veikimas.

6. Ar galima pritaikyti skirstomąjį įrenginį?

Taip, mes palaikome srovės, įtampos, grandinių, funkcijų, dydžio ir apsaugos lygio pritaikymą.

7. Koks pristatymo laikas?

7–15 dienų standartiniams produktams; 15–30 dienų individualiems projektams.
