Europos tipo lauko surenkama pastotė

Europos tipo lauko surenkamoji pastotė turi integruotą „trys viename“ konstrukciją, jungiančią aukštos įtampos skirstomuosius įrenginius, transformatorius ir žemos įtampos skirstomuosius įrenginius, kad būtų užtikrintas tvirtas sistemos išsamumas; Visapusiška aukštos/žemos įtampos apsauga užtikrina saugų, patikimą veikimą ir supaprastintą priežiūrą; Jis pasižymi kompaktišku plotu, mažesnėmis investicijomis, trumpu gamybos ciklu ir lengvu mobilumu; Lanksčios laidų konfigūracijos; Unikali struktūra: Dviejų sluoksnių korio kompozicinės plokštės korpusas užtikrina tvirtą izoliaciją, šilumos išsklaidymą, vėdinimą, estetinį patrauklumą ir aukštą IP reitingą. Korpuso medžiagos yra nerūdijantis plienas, titano lydinys, aliuminio lydinys, šaltai valcuotas plienas ir spalvotu būdu padengtas plienas; Galimos kelios konfigūracijos: bendrosios paskirties, vilos tipo, kompaktiški ir tt Aukštos įtampos žiediniai pagrindiniai įrenginiai gali būti aprūpinti tinklo automatizavimo gnybtais (FTU), kad būtų galima patikimai aptikti trumpuosius jungimus ir vienfazius įžeminimo gedimus. Pasižymi „keturiomis nuotolinėmis“ galimybėmis (nuotolinis valdymas, nuotolinis matavimas, nuotolinis signalizavimas, nuotolinis reguliavimas), palengvinančiomis paskirstymo tinklo automatizavimo atnaujinimus.

Techniniai parametrai

Pastaba: 5 ir 6 punktai nereikalingi, kai transformatoriaus galia yra mažesnė nei 200 kVA.

Naudojimo sąlygos

Užsakydami vartotojai turi pateikti šią informaciją:

• Aukštis: W 1000m;

• Aplinkos temperatūra: ·25. (:~+40. (:;

• Santykinė oro drėgmė: paros vidutinė vertė ne didesnė kaip 95%, o mėnesio vidutinė vertė ne didesnė kaip 90%;

• Antivibracinis lygis: horizontalus pagreitis 0,4m/s2, vertikalus pagreitis 0,15m/s2;

• Patvirtinkite, kad įrengimo vieta nepatirs stipraus smūgio, rimtos taršos ir cheminės korozijos, taip pat nėra laidių dulkių ar sprogimo pavojaus. Jei ji neatitinka įprastų naudojimo sąlygų, kreipkitės į Ceho dėl sprendimo.

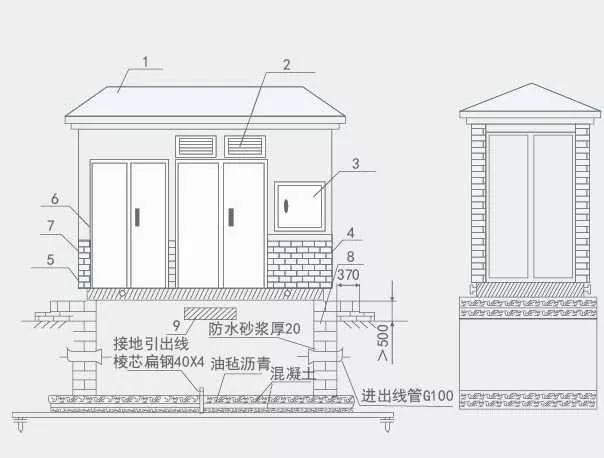

Montavimo matmenų brėžinys

1. Stogas

2. Žaliuzės

3. Išorinė matavimo dėžė

4. Kėlimo žiedas

5. Kietoji važiuoklė

6. Durys

7. Juostinė plyta, plytų imitacijos sienos paviršius

8. Betoninis pamatas

9. Kapo pamato orlaidė

Būtina žinoti užsakant

Užsakymo metu turite pateikti šią informaciją:

·Modelis, talpa, kiekis, spalvos ir dydžio reikalavimai, korpuso medžiaga;

·Transformatoriaus modelis, našumas, prijungimo režimas, išjungimo diapazonas ir varžos reikalavimai;

·Aukštos įtampos pusės pirminės laidų schema, komponento modelis, specifikacija ir reikalavimai;

·Transformatoriaus alyva (25 #, 45 #, aukšto užsidegimo taško alyva);

·Išmaniųjų energijos valdymo tinklų arba nuosavybės valdymo tinklų konfigūracijos reikalavimai;

·Aplinkosaugos reikalavimai naudojant.
