Kas yra MNS žemos įtampos ištraukimo skirstomieji įrenginiai

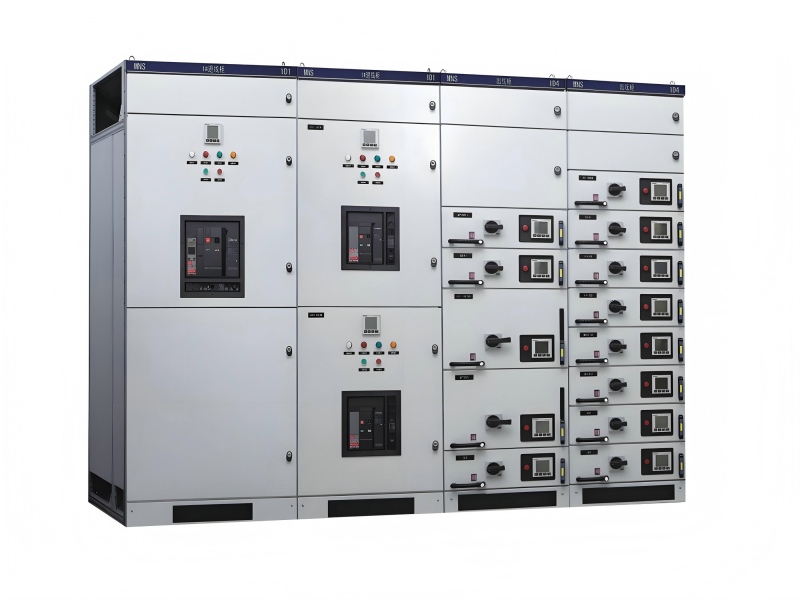

MNS žemos įtampos skirstomieji įrenginiai

MNS žemos įtampos ištraukiamoji skirstomoji įranga yra modulinis kombinuotas įrenginys, specialiai sukurtas žemos įtampos elektros paskirstymo sistemoms, taikomas elektros tinklams, kurių kintamosios srovės dažnis yra 50–60 Hz, o vardinė darbinė įtampa – 660 V ir mažesnė.

Jo pagrindinė konstrukcija yra surinkta iš 25 mm modulio C profilio plieninių rėmų, pasižyminčių trijų padėčių konstrukcija (sujungta / išbandyta / atskirta) stalčių blokams ir palaiko mišrią 1–3 pagrindinių blokų konfigūraciją, taip pat 1/4 ir 1/2 subblokų. Bendras efektyvus spintos montavimo aukštis siekia 1800 mm. Šios įrangos horizontaliosios šynos maksimali nominali srovė gali siekti 5000A, o vertikalios šynos atsparumo srovė svyruoja nuo 900A iki 1600A, o apsaugos klasė apima IP30 – IP54 standartus.

Jo taikymo scenarijai apima įprastą aplinką, pavyzdžiui, elektrines, pramonės ir kasybos įmones bei savivaldybių statybą. Po specialaus apdorojimo jis taip pat gali būti naudojamas ekstremaliose aplinkose, tokiose kaip naftos platformos jūroje ir atominės elektrinės.

Turinys

1. Pagrindinė struktūra

2. Techninės charakteristikos

3. Prisitaikymas prie aplinkos

4. Tipinės programos

5. Inovatyvus dizainas

6. Kokybės kontrolė

1. Šerdies struktūra (modulinė, modulis E = 25 mm)

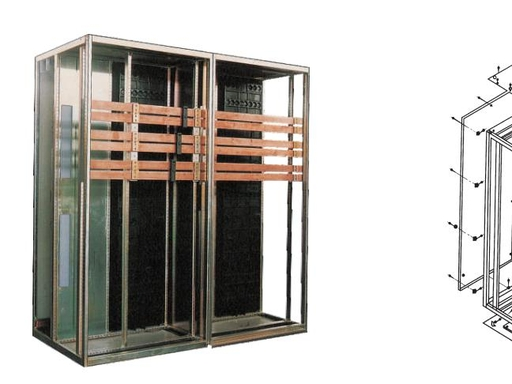

1.1 Spintelės rėmas

- Medžiaga: šaltai valcuoti plieniniai C formos profiliai su 25 mm modulio skylėmis, cinkuoti ir purškiami milteliais, kad būtų užtikrintas puikus antikorozinis veikimas ir patikimas įžeminimas.

- Įprasti matmenys: aukštis 2200 mm, plotis 400/600/800 mm, gylis 800/1000 mm.

- Pertvaros dizainas: nepriklausomas funkcinis skyrius, šynų skyrius ir kabelių skyrius su saugia izoliacija tarp kiekvienos zonos.

1.2 Funkciniai vienetai (pagrindinio ištraukimo tipas)

(1) PC blokas (maitinimo elementas, įeinantis / magistralės jungtis / didelės srovės tiektuvas)

- Pritaikoma fiksuoto arba ištraukiamo tipo konfigūracija, aprūpinta grandinės pertraukikliais, tokiais kaip „Emax“, skirta didelės srovės įrenginiams.

- Montavimo vieta: Viršutinė arba galinė spintos dalis, prijungta prie pagrindinės šynos su dideliu pertraukimo pajėgumu.

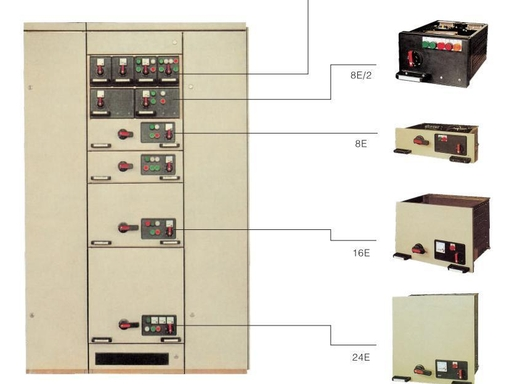

(2) MCC blokas (variklio valdymo centras, stalčiaus tipo lizdas)

- Standartiniai stalčių dydžiai: aukštis 100/150/200mm (4E/6E/8E).

- Funkcijos: Variklio valdymas (tiesioginis paleidimas / žvaigždės-trikampio paleidimas / minkštas paleidimas), maitinimo tiekimas, apšvietimas ir valdymo grandinės.

- Trys darbinės padėtys: darbinė (prijungta), bandomoji (izoliuota), ištraukimas (išjungtas maitinimas), su mechaniniais blokatoriais, kad būtų išvengta netinkamo veikimo.

(3) Kompensacijos vienetas

- Sumontuotas su kondensatorių ir reaktorių rinkiniais reaktyviosios galios kompensavimui ir harmonikų slopinimui.

(4) Matavimo įtaisas

- Įrengti PT, CT ir elektros skaitikliai, skirti elektros energijos apskaitai ir veikimo stebėjimui.

1.3 Šynų sistema

- Pagrindinė šyna: TMY varinės juostos, horizontaliai išdėstytos su izoliacinėmis atramomis elektros paskirstymui.

- Paskirstymo šyna: vertikaliai išdėstyta ir prijungta prie stalčių per kištukines jungtis, kad būtų užtikrintas patikimas kontaktų veikimas.

- Įžeminimo sistema: visiškai įžeminkite spintelės korpusą, rėmą ir stalčius, kad būtų užtikrinta nuolatinė apsauga.

1.4 Apsauga ir sauga

- Apsaugos laipsnis: Standartinis IP30, pritaikomas IP40/IP54 apsaugai nuo elektros smūgio ir pašalinių daiktų.

- Blokavimo įtaisai: mechaniniai blokatoriai, skirti trijų padėčių stalčiams, blokatoriai tarp grandinės pertraukiklių ir skyriklių, taip pat durų ir grandinės pertraukiklių blokatoriai.

- Izoliacinė konstrukcija: didelio stiprumo ugniai atsparios inžinerinės plastikinės pertvaros, skirtos išvengti lanko ir apsaugoti nuo atsitiktinio prisilietimo.

2. Techninės charakteristikos

Optimizuotas dizainas, pagrįstas ABB technologija, leidžia surinkti įvairius komponentus moduliavimo būdu. Stalčių blokas turi mechaninį blokavimo įtaisą, kuris palaiko greitą prijungimo ir atjungimo operacijas. Pagrindinės grandinės įskiepis pasižymi puikiu trumpalaikiu atsparumu ir dideliu pertraukimo pajėgumu, pasižyminčiu puikiu dinaminiu ir terminiu stabilumu. Lanksti elektros schema gali atitikti daugumą energijos paskirstymo scenarijų.

Spintelė turi storą C profilio karkaso konstrukciją su dvigubu antikoroziniu šalto valcavimo plieno plokštės ir aliuminuoto cinko plokštės apdorojimu. Vidinės funkcinės zonos apima horizontalią šynų skyrių, elektrinių komponentų skyrių ir kabelių skyrių, kurie yra fiziškai izoliuoti ugniai atspariomis inžinerinėmis plastikinėmis plokštėmis. Standartinėje spintelėje yra visa modulinė mišri konfigūracija ir puikus pritaikymas scenai.

3. Prisitaikymas prie aplinkos

Įprastas darbo temperatūros diapazonas yra ne didesnis kaip +40 ℃ ir ne žemesnis kaip -5 ℃ aplinkos oro temperatūrai, o vidutinė 24 valandų temperatūra neviršija +35 ℃. Kalbant apie drėgmės sąlygas, santykinė oro drėgmė neturi viršyti 50% esant maksimaliai +40 ℃ temperatūrai, o esant +20 ℃ gali siekti iki 90%.

Dviejų režimų šilumos išsklaidymo sistemos sukonfigūruotos specialioms aplinkoms. Aušinimo oru režimu naudojamos kilnojamos šilumos išsklaidymo plokštės ir aktyvintos anglies adsorbcijos tinklai, o vandens aušinimo režime naudojami suvynioti vandens vamzdžiai cirkuliuojančiai šilumai išsklaidyti. Darbo režimas gali būti automatiškai perjungiamas pagal drėgmės jutiklius.

4. Tipinės programos

Energijos gamybos srityje ši įranga tarnauja kaip galios centrinė spinta didelės galios varikliams valdyti ir yra aprūpinta įprastiniais serijiniais grandinės pertraukikliais. Pastotėse vertikalios šynos yra dviejų sluoksnių konstrukcijos su stabiliu nuolatinės srovės našumu. Naftos chemijos pramonės scenarijams parenkamos IP54 apsaugos klasės spintos, o šynų skyrius yra padengtas rūgštims ir šarmams atspariais dažais.

2024 m. išleistas patobulintas patentuotas modelis papildo elektrinius teleskopinius strypus sinchroninio valdymo stalčius ir sukamojo filtro ekrano konstrukcijas, o tai pagerina veikimo efektyvumą ir patikimumą energijos gamybos, perdavimo ir paskirstymo scenarijuose.

5. Inovatyvus dizainas

2024 m. Jiangsu Linmai Electric naudingojo modelio patentas (CN215221413U) įgyvendina kelių stalčių sujungimo veikimą, o elektriniai teleskopiniai strypai valdo trijų fiksuotų plokščių grupių sinchroninį judėjimą.

2024 m. Shandong Dingsheng išradimo patentas (CN114665407A) apima drėgmei atsparų dizainą. Modulinė stalčiaus struktūra, dviejų režimų šilumos išsklaidymo sistema ir drėgmės indukcijos paleidimo mechanizmas pagerina prisitaikymą drėgnoje aplinkoje. Spintelės viršutinės pertvaros ir vandens rezervuaro sujungimo įtaisas veiksmingai apsaugo nuo lietaus vandens atgalinio srauto, o apatinė srauto kreiptuvo konstrukcija pagerina drenažo efektyvumą.

6. Kokybės kontrolė

Produktas gavo CCC sertifikatą ir gamybos procese įgyvendina GB7251.1-2005 standartą. Gamyklinis bandymas apima 2500V/1min dielektrinio stiprumo bandymą.

Transportavimo specifikacija riboja vienos siuntos kiekį iki ne daugiau kaip 4 vienetų, o kėlimo vertikalus nuokrypis turi būti mažesnis nei 15 laipsnių. Paleidimo metu reikia atlikti daugiau nei tris stalčių užkimšimo bandymus, kad būtų užtikrintas kvalifikuotas kontaktų atsparumas kontaktams.

Santrauka

MNS skirstomieji įrenginiai yra aukščiausios klasės žemos įtampos visa įranga, turinti modulinę konstrukciją, ištraukiamą struktūrą, aukštą saugą, patogią priežiūrą ir protingą išplėtimą. Pasižymi patikima struktūra, stabiliu maitinimo šaltiniu ir lanksčia priežiūra, todėl ji tapo pageidaujama žemos įtampos elektros paskirstymo sistemų įranga pramoniniuose ir svarbiausiuose statybos projektuose.
