GW9 lauko aukštos įtampos izoliacinis jungiklis

Ceho yra gamintojas ir tiekėjas, kurio specializacija yra GW9 lauko aukštos įtampos izoliacinis jungiklis. GW9 serijos jungikliai tinka lauko aukštos įtampos elektros įrenginiams, kurių trifazė kintamoji 50Hz vardinė įtampa yra 0kV/15kV/20kV. Jie naudojami aukštos įtampos perdavimo linijų elektros izoliavimui tuščiosios eigos perdavimo metu, aukštos įtampos šynų priežiūrai, jungtuvams ir kitiems elektros įrenginiams, taip pat aukštos įtampos linijų elektros izoliavimui. Mūsų gaminį galima suskirstyti į mažų kondensatorių ir indukcinės srovės izoliavimo grandines. Jo konstrukcija yra paprasta ir pagrįsta, naudojant vario-aliuminio priedus, nerūdijančio plieno sandarų korpusą ir karštai cinkuotą pagrindą, užtikrinantį puikų atsparumą slėgiui ir atsparumą korozijai bei patikimą veikimą. Lengvas ir lengvai montuojamas, nereikalaujantis reguliaraus valymo ar priežiūros, tinka įvairioms 10-20kV skirstomųjų linijų atkarpoms ir atšakoms mieste ir kaime, taip pat priežiūros atkarpoms su aiškiai matomomis atjungimo vietomis. Nebrangus GW9 lauko aukštos įtampos izoliacinis jungiklis yra patogus lauko aukštos įtampos elektros prietaisas.

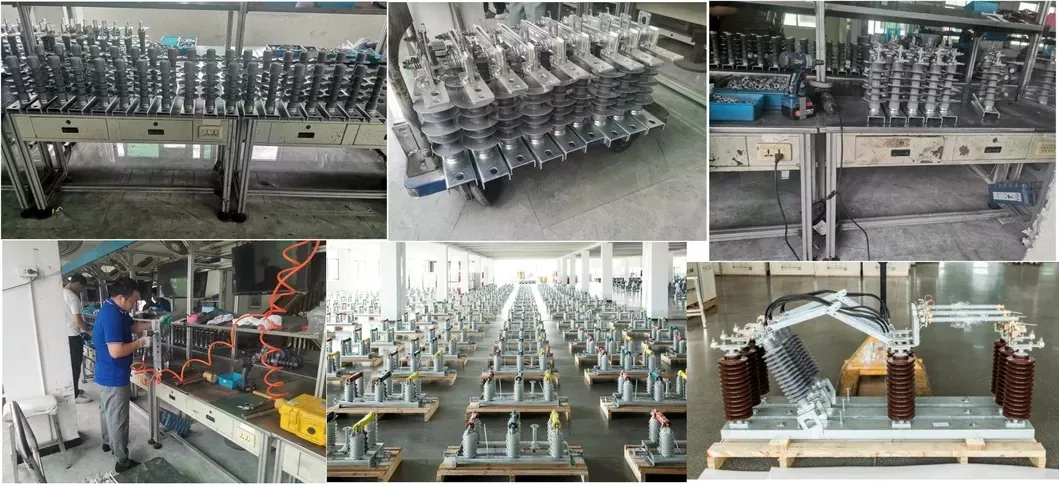

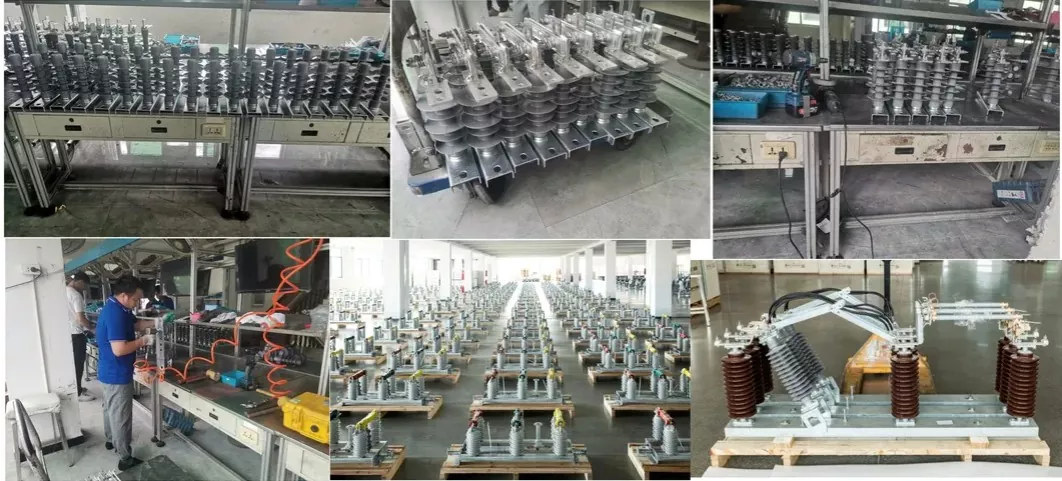

Mūsų gamykla

(H)GW9-12 serijos lauko aukštos įtampos kintamosios srovės vienfazis skyriklis/atskyrimo jungiklis (toliau – skyriklis/atskyrimo jungiklis) naudojami 10 kV linijoms, esant įtampai ir be apkrovos, perjungti, taip pat kapitališkai suremontuotų aukštos įtampos magistralių, jungiklių ir kitos elektros įrangos izoliacijai nuo aukštos įtampos įtampos.

Atjungikliai/izoliacinis jungiklis atitinka GB/T 1985-2014 įtampos ir srovės izoliavimo jungiklių ir įžeminimo jungiklių, DL/T 486-2010 aukštos įtampos kintamosios srovės izoliacinių jungiklių ir įžeminimo jungiklių techninius standartus.

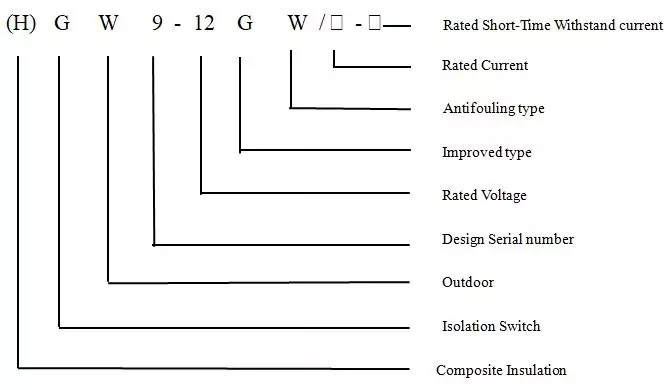

MODELIS IR PRASMĖ

Aplinkos naudojimo sąlygos

1. Aukštis virš jūros lygio: ne didesnis kaip 1000 metrų. Jei aukštis yra didesnis nei 1000 metrų, reikia atitinkamai pakoreguoti vardinį šilumos izoliacijos lygį.

2. Aplinkos temperatūra: Viršutinė riba +45 ℃, apatinė riba -40 ℃, vidutinė karščiausio mėnesio temperatūra 30 ℃, didžiausias paros temperatūros skirtumas 25 K.

3. Saulės spinduliuotės intensyvumas (lauke): 0,1 W/cm²

4. Vėjo greitis / vėjo slėgis (lauke): 0,5 m/s / 700Pa

5. Taršos laipsnis: E klasė

6. Apledėjimo storis: ne didesnis kaip 20 mm

7. Drėgmė: vidutinė paros santykinė oro drėgmė ne didesnė kaip 95 %, mėnesio vidutinė santykinė oro drėgmė ne didesnė kaip 80 %

8. Seisminis našumas: horizontalus pagreitis 0,3 m/2, vertikalus pagreitis 0,15 m/s²

9. Saugos koeficientas: sinusinio rezonanso trijų periodų banga, saugos koeficientas didesnis nei 1,67.

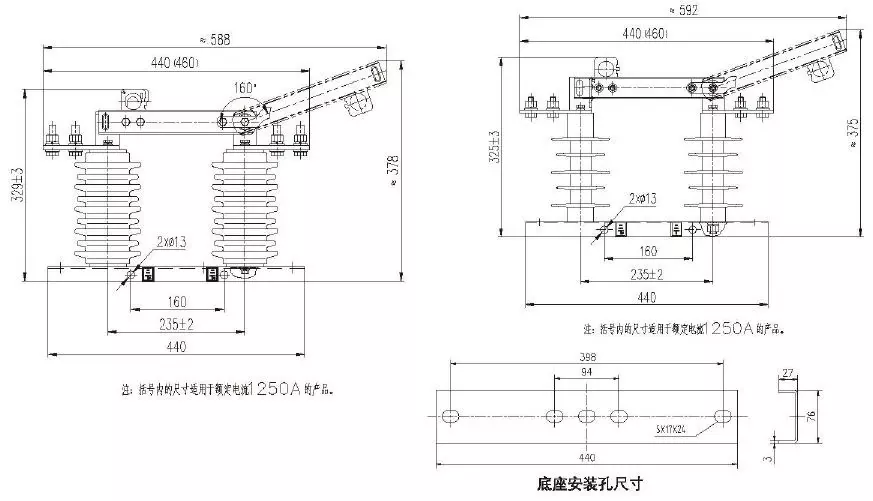

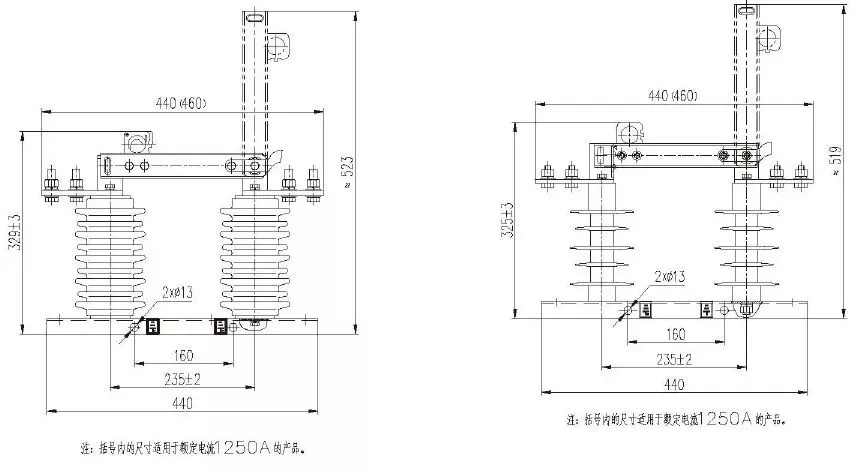

METODAI IR MONTAVIMO MATMENYS

Techniniai duomenys

Pagrindiniai privalumai

1. Žymiai patobulinta gaminio struktūra ir atsparumas korozijai. Kai uždaryta, laidžioji plokštė turi savaime užsifiksuojančią funkciją. Norėdami atidaryti, tiesiog patraukite užrakinimo kabliuką, kad jis automatiškai atsidarytų. Pagrindas turi laidžią spyruoklę ir spyruoklinį gaubtą; savaime užsifiksuojantį įtaisą sudaro fiksavimo plokštė, fiksavimo kabliukas ir fiksavimo kablio spyruoklė. Visos standartinės dalys pagamintos iš nemagnetinio nerūdijančio plieno SUS304 su ryškia apdaila ir puikiu atsparumu korozijai.

2. Laidi plokštė neturi stabdymo užrakto; maksimalus sukimosi atidarymo kampas yra ne mažesnis kaip 160 laipsnių, o laidžios plokštės pagrindas neturi nerūdijančio plieno spaustukų. Kontaktinio suspaudimo jėgai palaikyti naudojami pasyvavimo, kniedijimo ir didelio elastingumo montavimo procesai.

3. Pagrindiniai GW9 lauko aukštos įtampos izoliacinio jungiklio grandinės komponentai naudoja T2 raudoną varį. Stacionarūs kontaktai ir gnybtai yra vientisai suformuoti, visiškai išsprendžiant kontaktų problemas, atsiradusias dėl stacionarių kontaktų ir gnybtų suvirinimo praeityje.

4. Visos pagrindinės grandinės laidžios sudedamosios dalys yra padengtos sidabru, kurių storis ne mažesnis kaip 20 mm, ir yra sandariai apdorotos antioksidaciniu būdu. Paviršiaus danga yra šviesi ir patvari, pasižymi dideliu atsparumu oksidacijai, puikiu laidumu ir 80 mmΩ grandinės varža.

5. Laidų gnybtai turi dvigubą angą, pagamintą iš kieto vario lydinio, su išorine sidabro danga.

6. Šiame jungiklyje naudojama išorinė slėgio kontaktinė spyruoklė, o laidūs kontaktai liečiasi su „fiksuoto lanko“ struktūra, užtikrinančia labai vienodą slėgį ir savaiminio išsivalymo funkciją. Kontaktinis slėgis išlieka pastovus ilgą laiką, užtikrinant gaminio saugumą ir patikimumą dirbant dideliais atstumais.

7. Izoliatorius yra pagamintas iš didelio stiprumo keraminės arba silikoninės gumos kompozitinės medžiagos ir suprojektuotas taip, kad būtų didelis valkšnumo atstumas, atitinkantis E klasės apsaugos nuo taršos reikalavimus ir pasižymintis geromis apsaugos nuo taršos savybėmis ir tolimojo veikimo charakteristikomis.

8. Minimalus atstumas nuo GW9 lauko aukštos įtampos izoliacinio jungiklio judančių dalių iki žemės yra didesnis nei 200 mm, o atstumas tarp pertraukų yra didesnis nei 230 mm, todėl jis tinkamas dideliame aukštyje.
