Išmanusis universalus stalčių grandinės pertraukiklis

„Ceho“ yra Kinijos pažangių universalių stalčių grandinės pertraukiklių gamintojas. Šis universalus stalčiaus tipo grandinės pertraukiklis yra didelės srovės oro grandinės pertraukiklis (ACB), kuriame integruotas protingas valdymas, didelė pertraukimo galia ir modulinė konstrukcija. Tinka AC 50Hz/60Hz elektros paskirstymo tinklams, kurių vardinė įtampa 400V ~ 690V ir vardinės srovės 630A~7500A. Taikymas apima pramoninius, komercinius, išmaniųjų pastatų ir duomenų centrų nustatymus, įgalinančius energijos paskirstymą, linijų apsaugą ir nuotolinį stebėjimą.

Siųsti užklausą

Prekės aprašymas

„Ceho“ yra pirmaujanti išmaniųjų universalių stalčių grandinės pertraukiklių gamintoja. Šis stalčiaus grandinės pertraukiklis yra stalčiaus tipo, turintis šiuos privalumus:

Trijų padėčių indikacija: ji aiškiai nurodo tris pozicijas – „Prisijungta“, „Test“ ir „Izoliuota“ – palengvinanti priežiūrą ir testavimą.

Lengvas pakeitimas: grandinės pertraukiklio korpusą galima ištraukti, kad būtų galima greitai pakeisti, taip sumažinant elektros energijos tiekimo nutraukimo laiką. Grandinės pertraukiklis turi mechaninį blokavimą, kad būtų išvengta netinkamo veikimo ir būtų užtikrintas asmeninis saugumas.

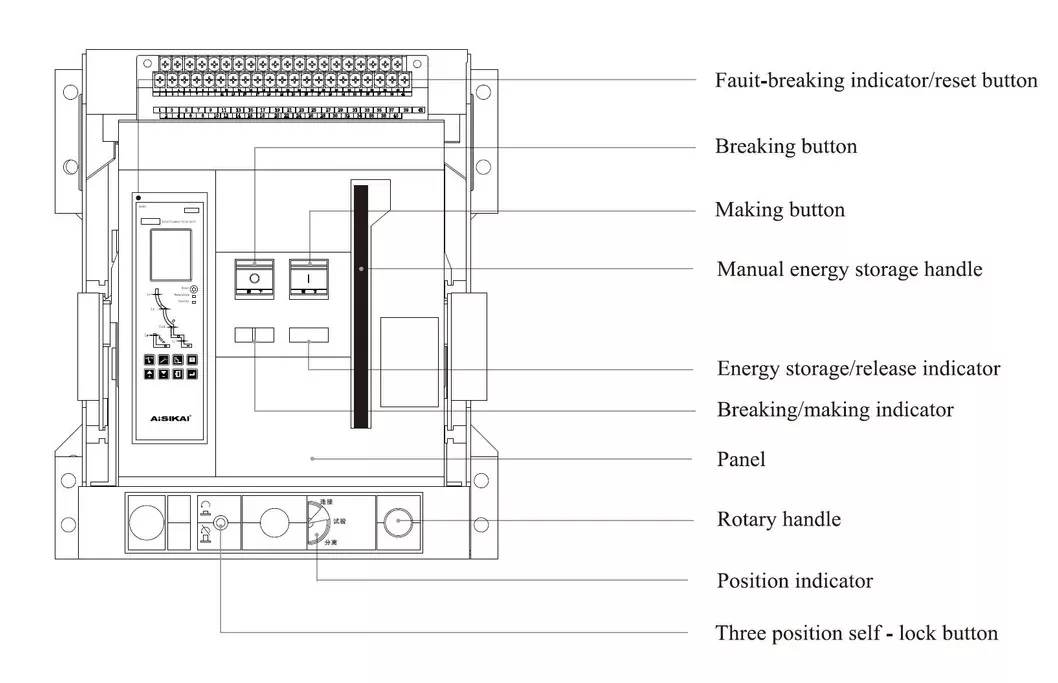

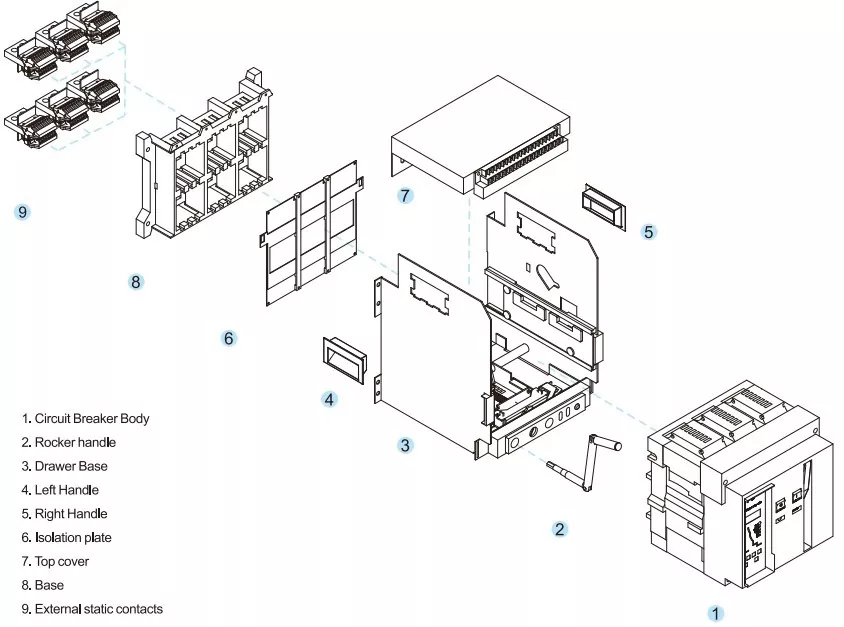

Struktūros apžvalga

TECHNINIS PARAMETRAS
Modelis	Rėmo nominali srovė Inm A	Nominali srovė A	Vardinė impulsų atsparumo įtampa Uimmp kV	Įvertintas Ue V	Vardinis trumpasis jungimas lūžimo pajėgumas ICU yra o-co		Nominali tarnybinė trumpojo jungimo pertraukimo galia Ics of o-co-co-co		Įvertintas trumpalaikis atsparumas dabartinis Icw KA(1s) Vėlavimas 0,4 s o-co		Galios praradimas (in) W
					400V	660/690V	400V	660/690V	400V	660/690V	Pataisyta	Ištraukimas
ASKW1-2000	2000	630	12	AC 50Hz /60Hz 400V 690V	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1. Lanko atstumas lygus nuliui. 2. Šioje formoje viršutinės ir apatinės įleidimo angos pertraukimo pajėgumai yra vienodi.

Matmenų diagrama
Inm	a mm	b mm	c mm
2000-3P/4P	306	173	346
2500(Ekonomiškas)-3P/4P	306	173	346
2500(Gyvenamųjų namų elektros paskirstymo tipas)-3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405

Išmaniosios funkcinės savybės

Išmanusis išjungimo blokas: Išmaniųjų universalių stalčių grandinės pertraukiklių serijoje yra kelios apsaugos funkcijos, įskaitant perkrovą, trumpąjį jungimą, žemą įtampą ir įžeminimo gedimą, palaiko reguliuojamus nustatymus ir atrankinę apsaugą.

Nuotolinis stebėjimas: H tipo valdiklis palaiko nuotolinį ryšį, įgalina telemetriją, nuotolinį signalizavimą ir nuotolinį valdymą, prisitaiko prie išmaniųjų tinklų ir pastatų automatikos sistemų.

Būsenos ekranas: kai kuriuose modeliuose yra LCD ekranas, kuriame realiuoju laiku rodomi veikimo parametrai, tokie kaip srovė, įtampa, galia ir gedimų įrašai.

Gedimų registravimas ir diagnostika: įrašo išjungimo priežastis, laiką ir dabartines vertes, kad būtų lengviau analizuoti ir prižiūrėti.
