Trumpas vadovas: pagrindiniai sausojo tipo ir alyvoje panardintų transformatorių skirtumai ir pasirinkimo vadovas

Trumpas vadovas: pagrindiniai sausojo tipo ir alyvoje panardintų transformatorių skirtumai ir pasirinkimo vadovas

Spartėjant naujų elektros energijos sistemų kūrimui, paskirstymo transformatoriai, kaip svarbiausia energijos konvertavimo įranga, atlieka esminį vaidmenį nustatant saugą, energijos vartojimo efektyvumą ir eksploatavimo bei priežiūros išlaidas. Dabartinėje rinkoje dominuoja dvi pagrindinės kategorijos: sausieji transformatoriai ir alyviniai transformatoriai. Šie du tipai labai skiriasi izoliacijos ir vėsinimo, saugos ir aplinkosaugos veiksmingumo, taikomų scenarijų ir ekonomiškumo požiūriu. Vadovaujantis privalomu energijos vartojimo efektyvumo standartu GB 20052-2024, šiame straipsnyje pateikiama išsami šių dviejų tipų įrangos skirtumų analizė ir pateikiama autoritetinga inžinerinio pasirinkimo nuoroda.

I. Pagrindiniai esminiai skirtumai: izoliacijos ir aušinimo metodų skirtumai

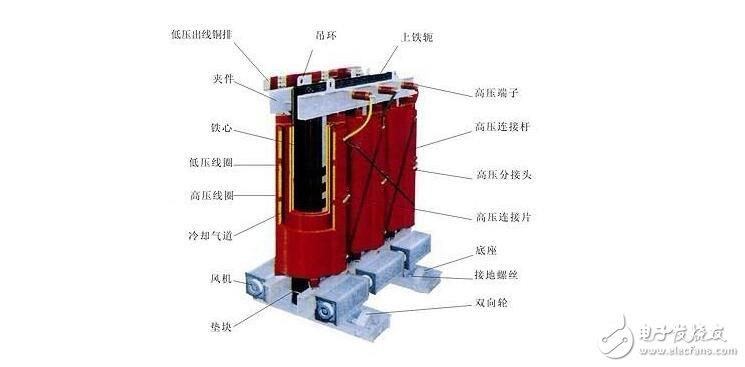

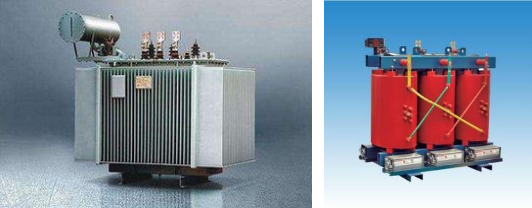

Sauso tipo transformatoriai naudoja orą kaip aušinimo terpę. Apvijos izoliuojamos naudojant vakuuminį liejimą epoksidine derva arba Nomex popieriaus impregnavimą, todėl nebereikia skystos terpės. Jie turi paprastą struktūrą ir nekelia nuotėkio pavojaus. Alyvos transformatoriuose izoliacinė alyva naudojama kaip aušinimo ir izoliacinė terpė. Šerdis ir apvijos yra panardintos į alyvos baką, atsižvelgiant į alyvos cirkuliaciją, kad šiluma būtų išsklaidyta. Ši technologija yra brandi ir siūlo platesnį pajėgumų spektrą. Šis esminis konstrukcijos skirtumas lemia visapusį skirtumą tarp šių dviejų saugos, poveikio aplinkai ir eksploatavimo bei priežiūros požiūriu.

II. Šešių pagrindinių matmenų palyginimas

III. Naujų taisyklių įgyvendinimas: įrangos parinkimas turi atitikti standartus

GB 20052-2024, privalomas nacionalinis galios transformatorių standartas, galiojantis 2025 m. vasario mėn., nurodo energijos vartojimo efektyvumo laipsnius ir laipsniško panaikinimo grafikus. Naujuose statybos projektuose griežtai draudžiama rinktis mažo efektyvumo modelius, o esama daug energijos suvartojanti įranga turi būti laipsniškai atsisakyta. Vidiniam elektros paskirstymui civiliniuose pastatuose, vadovaujantis imperatyviomis GB 51348-2019 nuostatomis, turi būti parinkti sauso tipo arba nedegios skysčių izoliacijos transformatoriai.

IV. Pasirinkimo rekomendacijos: tikslus atitikimas pagal taikymo scenarijus

Rinkitės sausą tipą: patalpų aplinką, didelio užimtumo zonas, griežtus priešgaisrinės saugos reikalavimus, ribotą erdvę, nedidelius apkrovos svyravimus, dėmesį skiriant aplinkos apsaugai ir mažai priežiūrai.

Pasirinkite alyvą panardintą: naudojimui lauke, didelės talpos koncentruotoms apkrovoms, nuolatinėms sunkioms apkrovoms, atšiaurioms aplinkoms ir situacijose, kuriose pirmenybė teikiama mažoms pradinėms išlaidoms.

V. Pramonės tendencijos

Atsižvelgiant į saugos ir mažo anglies dioksido kiekio tikslus, sausojo tipo transformatorių skverbtis toliau didėja miesto paskirstymo tinkluose, duomenų centruose ir naujuose infrastruktūros sektoriuose; alyvos transformatoriai, išnaudoję savo didelę galią ir ekonomiškumą, išlieka dominuojantys lauko energijos perdavimo ir transformavimo srityse, taip pat pramonėje. Šie du įrangos tipai vienas kito neatskiria; veikiau jie papildo vienas kitą pagal skirtingus scenarijus ir dirba kartu, kad palaikytų saugų ir efektyvų šiuolaikinių elektros tinklų veikimą.

Energijos įrangos gamintojai pataria, kad parenkant reikėtų suderinti saugą, energijos vartojimo efektyvumą, eksploatavimą ir priežiūrą bei atitiktį reikalavimams. Sprendimai turėtų būti priimami visapusiškai, atsižvelgiant į apkrovos charakteristikas, įrengimo aplinką ir biudžeto ciklus, kad būtų išvengta padidėjusių išlaidų, pavojų saugai ir atitikties rizikos, kylančios dėl neteisingo pasirinkimo.
