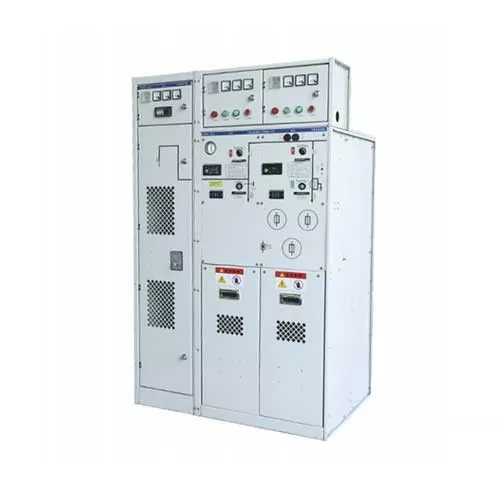

SRM-12 visiškai izoliuotas dujomis užpildytas žiedinis pagrindinis blokas

SRM-12 visiškai izoliuotas dujomis užpildytas žiedinis pagrindinis blokas yra moderniausias vidutinės įtampos skirstomasis įrenginys, skirtas naudoti 12 kV elektros paskirstymo sistemose. Šis gaminys užtikrina patikimą ir veiksmingą elektros energijos apsaugą, valdymą ir paskirstymą. Idealiai tinka naudoti miesto ir pramonės elektros tinkluose, užtikrinant elektros tinklo saugumą ir stabilumą.

Struktūriniai ypatumai

SRM-12 visiškai izoliuotas dujomis užpildytas žiedinis pagrindinis blokas yra visiškai izoliuotas, todėl padidėja saugumas ir patikimumas bei išvengiama atsitiktinio kontakto su įtampingosiomis dalimis. Uždara konstrukcija apsaugo nuo dulkių, drėgmės ir kitų aplinkos teršalų, užtikrina ilgalaikį patvarumą ir našumą. Kompaktiška modulinė konstrukcija leidžia lengvai montuoti ir integruoti į įvairias skirstomųjų įrenginių konfigūracijas. Jame naudojamos SF6 dujos, pasižyminčios puikiomis izoliacinėmis savybėmis ir patikimomis lanko gesinimo savybėmis. Pagaminta iš tvirtų medžiagų, ji gali atlaikyti atšiaurias aplinkos sąlygas ir mechaninį įtempimą.

Diegimo būdas

1. Svetainės paruošimas: Įrengiama vieta turi būti švari, sausa ir be dulkių ir kitų teršalų.

2. Montavimas: Pateikiame tvirtinimo kronšteinus ir priedus, kuriais galima saugiai pritvirtinti RMU ant stabilaus ir tvirto paviršiaus.

3. Elektros prijungimas: Prijunkite įeinančius ir išeinančius laidus prie nurodytų gnybtų, kurie turi būti tvirtai prijungti, o atliekant šį procesą reikia atlikti teisingus elektros sujungimus pagal pridedamą laidų schemą.

4. Įžeminimas: Įsitikinkite, kad RMU yra tinkamai įžemintas, kitaip gali kilti elektros smūgio pavojus. Įžeminimo gnybtą prijunkite prie skirstomojo skydo arba skirstomojo įrenginio įžeminimo magistralės.

5. Bandymas: sumontavus turi būti atliktas izoliacijos varžos ir tęstinumo bandymas, siekiant patikrinti, ar montavimas yra teisingas ir ar veikia normaliai. Rekomenduojame keletą kartų atlikti atidarymo ir uždarymo operacijas, kad patikrintumėte veikimą.

Techninės specifikacijos

Aplinkos sąlygos

1. Aplinkos temperatūra: ne aukštesnė kaip +40 ºC, ne žemesnė kaip -15 ºC (esant -30 ºC, kad būtų galima laikyti ir transportuoti).

2. Aukštis: ne didesnis kaip 1000 m.

3. Žemės drebėjimo intensyvumas: ne didesnis kaip 8 laipsniai.

4. Vėjo slėgis:≤700pa

5. Nėra gaisro, sprogimo pavojaus, rimtų nešvarumų, cheminės korozijos, taip pat stiprios vibracijos vietos
