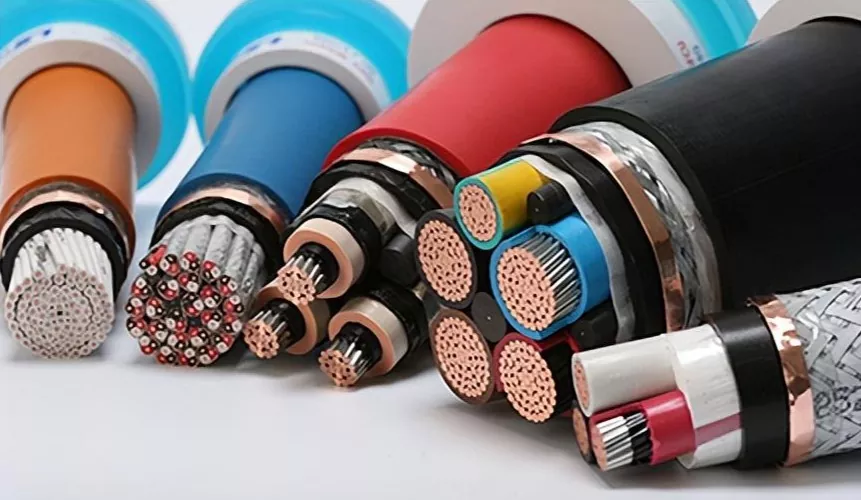

Žemos įtampos maitinimo kabelis

Gamyklinė tiesioginė žemos įtampos maitinimo kabelių didmeninė prekyba – 50% nuolaida dideliems užsakymams. „Ceho“ kabeliuose yra UL dėklo galios kabeliai ir CSA Teck 90 kabeliai (3 laidai su įžeminimu arba 4 laidai su įžeminimo produktais), kuriuos galima įsigyti su įvairiais ekranavimo arba šarvais. Nesvarbu, kokį laidą pasirinksite, patirsite išskirtinį patikimumą ir maksimalų našumą. Žemos įtampos maitinimo kabeliai yra esminiai šiuolaikinių elektros energijos sistemų komponentai, skirti efektyviai perduoti elektros energiją žemos įtampos (LV), vidutinės įtampos (MV) ir aukštos įtampos (HV) tinkluose. Šie elektros kabeliai pasižymi puikiu laidumu, tvirta izoliacija ir puikiu atsparumu karščiui bei oro sąlygoms, todėl tinka pramoniniam, komerciniam ir infrastruktūros reikmėms. Dėl pažangių medžiagų ir tikslios inžinerijos maitinimo kabeliai užtikrina saugų, stabilų ir ilgalaikį energijos perdavimą įvairiose aplinkose.

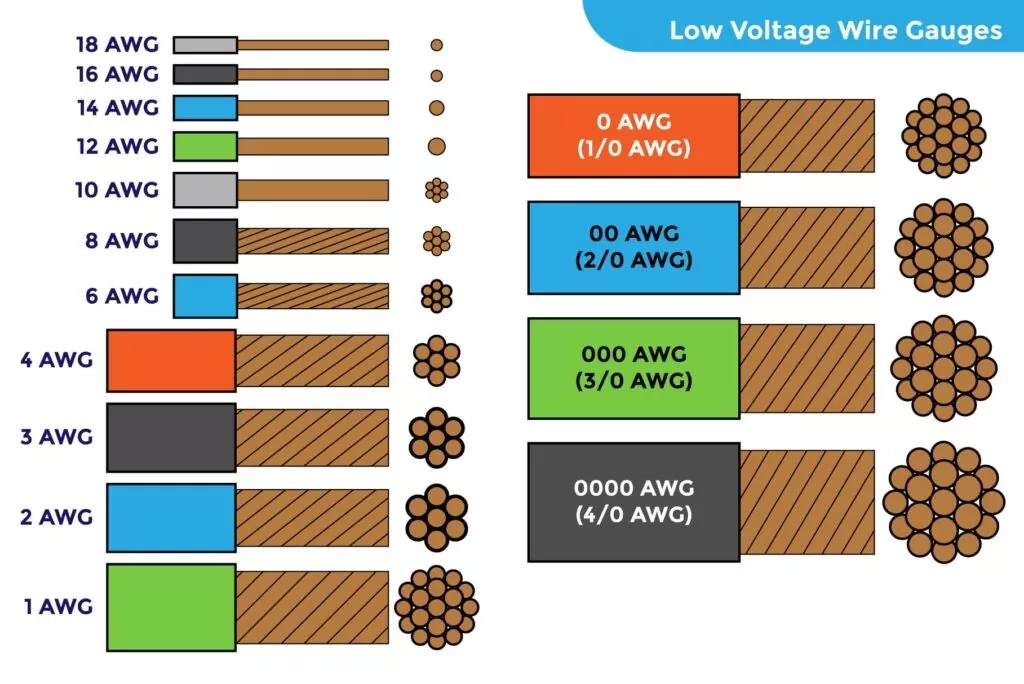

Žemos įtampos kabelio dydžio modulis

Akivaizdu, kad skirtingoms montavimo aplinkoms reikia skirtingų kabelių dizaino ir medžiagų. Ceho pasirinkimo modulis gali apskaičiuoti kabelių dydžius konkrečiose tinklo vietose pagal bet kurį iš šių standartų:

● IEC 60364 5-52 standartas. Žemosios įtampos elektros įrenginiai. 5-52 dalis. Elektros įrangos parinkimas ir įrengimas. Kabelių sistemos.

● NEC metodas: NFPA-70-2011 Nacionalinis elektros kodeksas.

Šis modulis tinka radialiai subalansuotoms trifazėms/vienfazėms sistemoms. Skaičiavimas remiasi vario arba aliuminio laidininkų medžiagomis ir izoliacinėmis medžiagomis arba kabelių tipais, atitinkančiais atitinkamus standartus.

Skaičiavimai

● Current Carrying Capacity – atsižvelgdama į kabelio montavimo būdą, programinė įranga nustato kabelio dydį pagal įdiegtą srovės galią. Veiksniai, į kuriuos reikia atsižvelgti renkantis žemos įtampos maitinimo kabelius, apima, bet tuo neapsiribojant, dirvožemio šiluminę varžą ir temperatūrą bei grandinių grupavimą.

● Įtampos kritimo ribos normaliomis eksploatavimo sąlygomis – apskaičiuojamos pagal standartinę įtampos kritimo formulę. Programinė įranga nustato kabelio dydį pagal nurodytas įtampos kritimo ribas. Žemos įtampos maitinimo kabeliai atsižvelgia į kabelio varžą, reaktyvumą ir ilgį bei pateikia duomenis apie didžiausią leistiną įtampos kritimą.

● Atsparumas trumpajam jungimui (tik IEC standartas) – apskaičiuoja trumpojo jungimo temperatūros kilimą pagal didžiausią gedimo srovę ir trikties trukmę. Šie parametrai gali būti apibrėžti arba pagrįsti atlikta trumpojo jungimo analize.

● Jei tame pačiame įrenginyje atliekami keli skaičiavimai, bus nustatyti optimalūs matmenys ir rekomenduoti konkretūs kabeliai iš kabelių bibliotekos.

● Visos apkrovos srovė ir galios koeficientas gali būti pagrįsti atlikta galios srauto analize arba nustatyti vartotojo.

Kabelinė biblioteka

Kabelio tipas yra pagrindinis veiksnys renkantis kabelį. „Ceho“ programinė įranga apima išsamią kabelių biblioteką, kurioje yra vieno, trijų ir trijų gyslų kabeliai su įžeminimo laidininku. Visi vardiniai ir kabelio konfigūracijos duomenys yra prieinami skaičiavimui.

8 žingsniai, norint pasirinkti žemos įtampos maitinimo laidą ir nustatyti jo dydį

1. Nustatykite apkrovos reikalavimus

Apskaičiuokite esamą poreikį pagal įrangos galią, veikimo laiką ir apkrovos tipą (nuolatinis / su pertrūkiais), kad užtikrintumėte, jog kabelis ilgą laiką gali stabiliai išlaikyti apkrovą. ‌

2. Pasirinkite kabelio tipą

Pasirinkite izoliacines medžiagas (pvz., susietas polietilenas), laidines medžiagas (varis arba aliuminis) ir konstrukcijas (viengysles arba daugiagysles), atsižvelgdami į taikymo scenarijus (pvz., atominės elektrinės, pramoninės ar civilinės paskirties). ‌

3. Apskaičiuokite srovės galią

Apskaičiuokite leistiną srovės galią, atsižvelgdami į kabelio skerspjūvio plotą, aplinkos temperatūrą ir klojimo metodą (pvz., tiesioginį įkasimą, vamzdį ar viršutinę dalį), kad įsitikintumėte, jog ji neviršija vardinės vertės. ‌

4. Apsvarstykite apsaugą nuo trumpojo jungimo

Patikrinkite kabelio atsparumą trumpajam jungimui, kad įsitikintumėte, jog jis gali atlaikyti tam tikrą laiką esant gedimo srovei (pvz., trumpojo jungimo galia, reikalinga AP1000 atominei elektrinei). ‌

5. Įvertinkite įtampos kritimą

Apskaičiuokite linijos įtampos kritimą ir įsitikinkite, kad įtampos svyravimai gale yra leistino diapazono ribose (dažniausiai ≤5%), kad išvengtumėte nenormalaus įrangos veikimo. ‌

6. Ekonominė analizė

Palyginkite skirtingų skerspjūvių kabelių pradines investicijas (CAPEX) ir eksploatavimo sąnaudas (OPEX) ir išsirinkite geriausią ilgalaikę kainą. ‌

7. Koreguokite aplinkos veiksnius

Pataisykite kabelio srovės pralaidumą: naudokite jį mažesne galia esant aukštai temperatūrai, o drėgnose arba korozinėse vietose rinkitės oro sąlygoms atsparias medžiagas. ‌

8. Laikykitės saugos taisyklių

Laikykitės tokių standartų kaip UL arba ETAP, kad užtikrintumėte, jog žemos įtampos maitinimo kabelio pasirinkimas atitinka gaisro prevencijos, sprogimo prevencijos ir personalo saugos reikalavimus (pvz., apsaugą nuo lanko).
