Žemos įtampos pilna komplektacija

1.Pagrindinis apibrėžimas

Žemos įtampos komplektacija – tai visas elektros prietaisų rinkinys, naudojamas elektros paskirstymui, valdymui ir apsaugai scenarijuose, kai kintamosios srovės įtampa yra ≤ 1000 V, o nuolatinė įtampa yra ≤ 1500 V. Tai daugiausia apima žemos įtampos komplektą skirstomuosius įrenginius, žemos įtampos skirstomąsias spintas, žemos įtampos skirstomąsias dėžes ir kitas kategorijas. Kaip pagrindinė žemos įtampos energijos perdavimo elektros sistemose įranga, ji plačiai naudojama gamyklose, pastatuose, naujoje energetikoje ir kitose srityse.

Tokios įrangos projektavimas, gamyba ir veikimas turi griežtai atitikti GB/T 7251 serijos nacionalinius standartus ir turi išlaikyti Kinijos privalomojo gaminio sertifikatą (CCC). Šiuo metu žemos įtampos komplektas įranga atnaujinama link intelekto ir skaitmeninimo. Tarptautinis standartasPapildomi reikalavimai išmaniajai komplektacijai(IEC TS 63290), kuriam vadovauja ir suformulavo Kinija, buvo oficialiai išleistas, suteikiantis tarptautinį pramonės plėtros pagrindą. Naujos kartos išmanioji įranga paprastai aprūpinta skaitmeniniais šliuzais ir belaidžiais jutikliais, kurie gali realiai stebėti veikimo būseną, nuspėjamą gedimų priežiūrą ir nuotolinį valdymą. Pavyzdžiui, ABB MNS® 3.0 skaitmeniniai žemos įtampos skirstomieji įrenginiai ir buitiniai 1E klasės žemos įtampos komplektiniai skirstomieji įrenginiai, skirti Hualong One, yra tipiški pramonės atstovai.

2. Įrangos sudėtis

Žemos įtampos komplekto įrangos pagrindinės funkcijos yra: transformatorių perduodamos galios priėmimas ir pagrįstas paskirstymas; apsaugoti grandines nuo perkrovos ir trumpojo jungimo gedimų; realizuoti perjungimo valdymą ir vidinių perjungimo prietaisų veikimo stebėjimą.

Kategorijų skirstymo požiūriu jis apima žemos įtampos skirstomąsias spintas, skirstomuosius skydus, valdymo dėžutes, jungiklių dėžes ir kitą įrangą. Pagal funkcijas jis gali būti skirstomas į paskirstymo tipo PCC spintas (Power Control Center) ir variklio tipo MCC spintas (Motor Control Center). Žemos įtampos elektros paskirstymo sistemose dažniausiai naudojami spintelių tipai: įeinančios spintos, kondensatorių kompensavimo spintos, sujungimo spintos, išeinančios spintos ir pan. Rinkoje esančios pagrindinės ištraukiamo tipo skirstomosios spintos, tokios kaip MNS, GCS ir GCK, yra surenkamos su standartiniais moduliais, tinkančiais maitinimo ir paskirstymo sistemoms, kurių vardinė įtampa ≤ 690 V, o vardinė srovė neviršija 6300 A.

Elektros sandaros požiūriu įranga skirstoma į pagrindinę (pirminę) ir pagalbinę (antrinę) grandinę. Pagrindinė grandinė yra atsakinga už energijos perdavimą, o pagrindiniai jos komponentai yra grandinės pertraukikliai, saugikliai, kontaktoriai, šiluminės relės, srovės transformatoriai ir kt.. Pagalbinė grandinė yra atsakinga už valdymą ir signalų perdavimą, o pagrindiniai jos komponentai yra skaitikliai, valdymo mygtukai, relės, stebėjimo ir valdymo blokai ir kt.

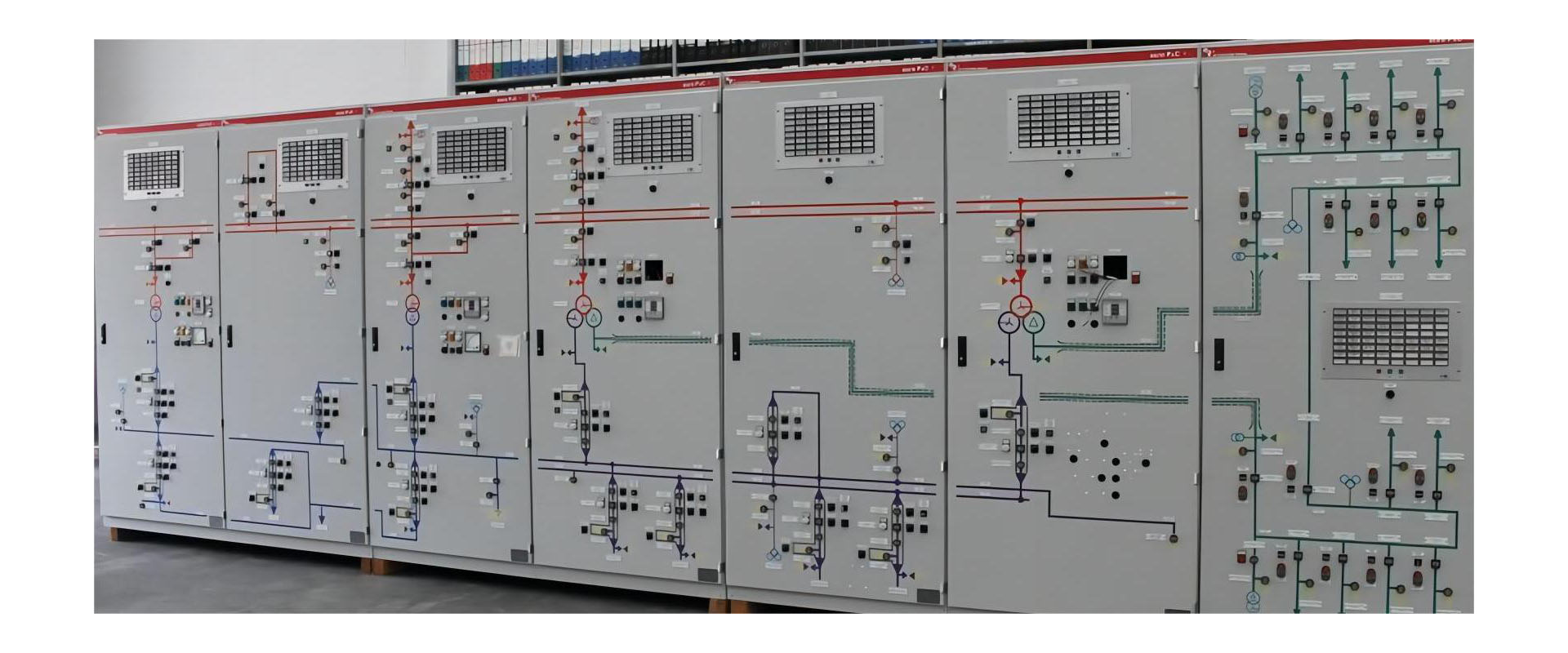

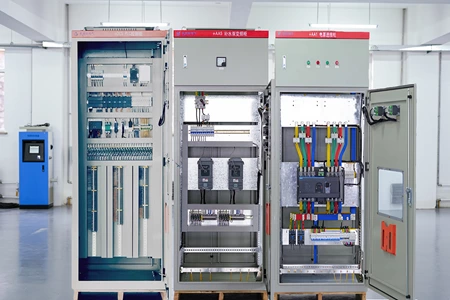

Žvelgiant iš fizinės konstrukcijos, standartinę spintą sudaro korpusas, skirtas atramai ir apsaugai, pagrindinės šynos ir atšakos, skirtos energijos perdavimui, taip pat šynų kameros, elektros įrangos ir komponentų montavimo zona ir kabelių sujungimo kamera, skirta tiekimo kabeliams montuoti ir prijungti. Ištraukiamo tipo žemos įtampos pilno komplekto skirstomiesiems įrenginiams jos komponentai montuojami ištraukiamuose stalčių blokuose.

3. Veikimo principas

A.Pagrindinis procesas Žemos įtampos komplekto skirstomųjų įrenginių pagrindinės užduotys yra šios: energijos priėmimas iš transformatorių, paskirstymas kiekvienai tiekimo grandinei per šynas ir energijos tiekimas pasrovinei įrangai; apsaugoti grandines nuo perkrovos ir trumpojo jungimo gedimų; tiksliai kontroliuojant vidinių perjungimo prietaisų perjungimą ir stebėjimą.

B.Dviejų galių automatinis perdavimas Du įeinantys grandinės pertraukikliai ir magistralės jungties grandinės pertraukiklis yra elektriškai / mechaniškai sujungti. Kai viena grandinė sugenda, atsarginis maitinimas automatiškai įjungiamas, kad padidėtų maitinimo patikimumas.

C.Išmanusis darbo režimas Lauko magistralė + PLC/SCADA sistema realizuoja nuotolinį valdymą, duomenų rinkimą, būsenos stebėjimą, intelektualią diagnostiką ir nuspėjamąją priežiūrą.

4. Pagrindinės rūšys ir gaminiai

4.1 Ištraukiamos jungiklių spintos

A.Atstovas: MNS, GCS, GCK

B.Standartai: IEC 60439-1, GB/T 7251

C.Taikymas: 50Hz, ≤690V, ≤6300A maitinimo ir paskirstymo sistemos

4.2 Stacionari atskiro tipo skirstomoji įranga

A.Atstovas: GCD

B.Sudėtis: Power Center (PC) spinta + variklio valdymo centro (MCC) spinta

4.3 Išmanioji skaitmeninė komplektacija

A.Standartinė konfigūracija: Gateway, jutikliai, bevielis temperatūros matavimas, ryšio moduliai

B.Galimybės: Nuotolinis stebėjimas, išankstinis įspėjimas, eksploatavimo ir priežiūros valdymas

5. Techniniai parametrai ir standartai

5.1 Pagrindiniai techniniai parametrai

· AC: ≤ 1000V, dažnis ≤ 1000Hz

· DC: ≤ 1500V

· Bendras pramoninis naudojimas: ≤ 690V, maksimali srovė 6300A

5.2 Nacionaliniai standartai

· GB/T 7251.1-2023: Bendrosios žemos įtampos skirstomųjų ir valdymo įrenginių agregatų taisyklės

· GB/T 7251.2-2023: galios skirstomieji ir valdymo įrenginiai (pakeičia seną versiją GB/T 7251.12-2013)

· GB/T 7251.3: Ypatingi reikalavimai skirstomosioms plokštėms

· GB/T 7251.4: Ypatingi reikalavimai statybviečių mazgams

· GB/T 15576: Žemos įtampos pilnas reaktyviosios galios kompensavimo įrangos komplektas

5.3 Tarptautiniai standartai

· IEC TS 63290: papildomi išmaniosios komplektacijos įrangos reikalavimai (vadovaujama ir suformuluota Kinijos)

5.4 Sertifikavimas ir priežiūra

· Privaloma: CCC sertifikatas (pagal GB/T 7251.2-2023)

· Savanoriškas: CQC 3177-2025 Energijos taupymo sertifikavimo techninė specifikacija

· Patikrinimo elementų mėginių ėmimas: ženklinimas, komponentų konfigūracija, vidinės grandinės ir jungtys, išorinių laidininkų gnybtai, laidai, eksploatacinės savybės ir funkcijos, dielektrinės savybės, apsauga nuo elektros smūgio ir apsauginių grandinių vientisumas, tarpas ir valkšnumo atstumas ir kt.

6. Taikymo laukai

A.Tradicinė pramonė ir energetika: elektrinės, pastotės, pramonės ir kalnakasybos įmonės, naftos, chemijos pramonė, metalurgija, naudojamos elektros tiekimo ir paskirstymo sistemoms, kaip energijos paskirstymas, variklio valdymas ir apšvietimo galios konvertavimas bei valdymas.

B.Savivaldybės ir statyba: Savivaldybių statyba, pastatai, prekybos centrų objektai, didelės įmonės, ligoninės, mokyklos, komerciniai kompleksai ir kitos elektros paskirstymo sistemų vietos.

C.Besiformuojanti ir svarbi infrastruktūra: ypač tinka kritiniams energijos tiekimo scenarijams, kuriems keliami dideli energijos tiekimo patikimumo ir intelekto reikalavimai, pvz., duomenų centrai, nauja energija, geležinkelių tranzitas.

D.Pagrindiniai tikslai: energijos paskirstymas, konvertavimas, valdymas ir reaktyviosios galios kompensavimas, siekiant užtikrinti stabilų ir saugų energijos tiekimą.

7. Saugos eksploatavimo reikalavimai

7.1 Pagrindiniai eksploatavimo patikrinimo punktai

· Aiškios ir teisingos etiketės ir elektros komponentų numeriai ant maitinimo skirstomojo skydo ir skydo; tvirta fiksacija, tiksli padėtis ir lankstus visų valdymo rankenų, mygtukų ir klavišų valdymas skydelyje, atitinkantis faktines vietos sąlygas.

· Teisingas uždarymo/išjungimo signalinių lempučių ir kitų signalų rodymas maitinimo paskirstymo skydelyje.

· Tvirti atjungiklių, grandinės pertraukiklių, saugiklių, transformatorių ir kt. kontaktai, be perkaitimo ar spalvos pasikeitimo.

· Nėra antrinių grandinių laidų izoliacijos pažeidimų ar senėjimo.

· Kai maitinimo paskirstymo skydelyje yra veikimo imitavimo plokštė, imitacinė plokštė atitinka vietoje esančios elektros įrangos veikimo būseną.

· Tvirti skaitikliai arba stikliniai gaubtai, tikslūs skaitiklių rodmenys.

· Geros apšvietimo lempos elektros paskirstymo patalpoje, ryškus ir tolygus apšvietimas, nėra akinimo stebint skaitiklius.

· Laiku tvarkyti patikrinimo metu nustatytas problemas ir vesti įrašus.

7.2 Saugos specifikacijos dirbant žemoje įtampoje

· Dirbant gyvai, turi prižiūrėti specialus asmuo, naudoti įrankius su izoliuotomis rankenomis, stovėti ant sausų izoliacinių medžiagų, mūvėti izoliuotas pirštines, apsauginius šalmus ir darbo drabužius ilgomis rankovėmis. Griežtai draudžiama su metaliniais daiktais naudoti dildes, metalines liniuotes, šepečius ir dulkių šluostes.

· Dirbdami su žemos įtampos srovės linijomis, pastatytomis ant to paties stulpo su aukšta ir žema įtampa, pirmiausia patikrinkite atstumą nuo aukštos įtampos linijų ir imkitės priemonių, kad būtų išvengta atsitiktinio prisilietimo prie aukštos įtampos įtampos įrenginių.

· Prieš izoliuodami žemos įtampos įtampinguosius laidus, darbuotojai neturi jų kirsti.

· Dirbdami su žemos įtampos elektros paskirstymo įrenginiais, kuriuose yra įtampa, užtikrinkite gerą izoliaciją arba atitinkamą saugų atstumą tarp žmogaus kūno ir žemės, žmogaus kūno ir aplinkinio įžeminto metalo, žmogaus kūno ir kitų laidininkų. Turi būti imamasi izoliavimo priemonių, kad būtų išvengta fazių trumpojo jungimo ir vienfazio įžeminimo.

· Prieš lipdami į stulpus atskirkite fazinius ir nulinius laidus ir pasirinkite gerą darbo padėtį.

· Atjungdami laidus, pirmiausia atjunkite fazinius laidus, o tada nulinius laidus; jungiant laidus seka yra atvirkštinė.

· Dėl mažo žemos įtampos atstumo tarp fazių reikia pasirūpinti, kad atliekant techninę priežiūrą žmogaus kūnas tuo pačiu metu neliestų dviejų laidų galų.
