Miniatiūrinis liekamosios srovės grandinės pertraukiklis

Miniatiūrinis liekamosios srovės grandinės pertraukiklis, Ceho suteikia jums elektros saugos įtaisų klasę, kuri gali aptikti ir išjungti elektros grandines, kai grandinėje yra nuotėkio. Taip pat ši funkcija gali apsaugoti darbuotojus ir įrangą nuo elektros smūgio, gaisro pavojaus ar kitų pavojų, kuriuos sukelia linijos gedimas, izoliacijos gedimas arba atsitiktinis kontaktas su įtampingosiomis dalimis.

Šis gaminys veikia pagal Kirchhoff srovės dėsnį, o tai reiškia, kad bendra į mazgą patenkanti srovė yra lygi bendrai iš mazgo ištekančiai srovei. Įtampos ir neutralios srovės normalioje grandinėje yra subalansuotos. Tačiau jei įvyksta gedimas, dalis srovės teka į žemę. RCCB gali aptikti šį disbalansą ir greitai reaguoti į išjungimą ir grandinės atidarymą.

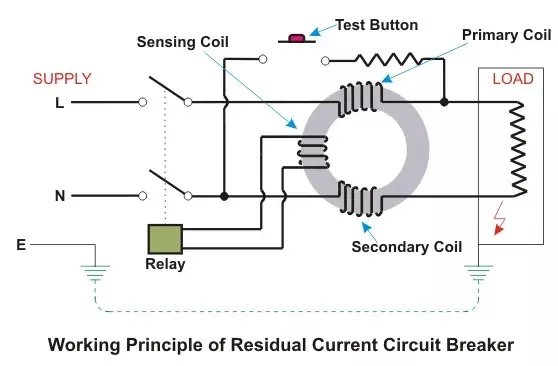

Jo viduje yra toroidinis transformatorius su trimis ritėmis, kurios yra įtampa, neutrali ritė ir indukcinė ritė. Kai srovės yra subalansuotos, įtampingoji ritė ir neutrali ritė sukuria vienodus ir priešingus magnetinius srautus. Priešingai, kai nesubalansuotas, bus generuojamas liekamasis magnetinis srautas, todėl indukcinėje ritėje indukuota įtampa suaktyvina relę, kad atidarytų liekamosios srovės veikimo grandinės pertraukiklio kontaktus, kad būtų užbaigta grandinė.

Pagrindiniai mūsų produktų punktai

· Miniatiūrinis liekamosios srovės grandinės pertraukiklis: saugos įtaisas, aptinkantis ir nutraukiantis grandinę, kai grandinėje yra nuotėkio srovė.

·Veikimo principas: dabartinis Kirchhoff įstatymas, kaip minėta aukščiau, nustato disbalansą tarp įjungto ir neutralaus režimo bei išjungimus, kad išvengtų pavojaus.

· Tipas: RCCB galima suskirstyti į AC, A, B ir F tipus, tinkamas skirtingoms nuotėkio srovėms ir pritaikymams, jei reikia, galite susisiekti su mumis dėl pasirinkimo patarimo, mes padėsime jums visapusiškai atsižvelgti į apkrovos tipą, vardinę liekamąją srovę (I Detalė n), vardinę srovę (In) ir grandinei reikalingų polių skaičių, tada pateiksime sprendimus ir rekomendacijas.

·Privalumai: RCCB suteikia reikiamą apsaugą nuo elektros smūgio ir gaisro, palaiko įvairaus tipo sroves ir apkrovas, yra lengvai montuojamas ir prižiūrimas.

Miniatiūrinis liekamosios srovės grandinės pertraukiklis turi bandymo mygtuką, kuris tikrina veikimą generuodamas nedidelę nuotėkio srovę. Paspaudus mygtuką, apkrovos pusėje esantis įtampingasis laidas bus prijungtas prie maitinimo šaltinio nulinės linijos, apeinant nulinės linijos ritę, o srovė bus išbalansuota, o išjungimas įsijungs įprastomis aplinkybėmis. Jei neveikia, tai gali būti RCCB gedimas arba laidų klaida, kurią reikia pataisyti arba pakeisti.

Produktų tipai

Anksčiau minėjome skirtingus miniatiūrinių liekamosios srovės jungiklių tipus. Ceho su jais išsamiai supažindins, kad galėtumėte patogiai išsirinkti.

● Tipas AC: reaguoja tik į gryną kintamąją srovę. Jei norite naudoti bendros paskirties elektroninę įrangą ar keitiklius, kurie negamina nuolatinės srovės ar pulsuojančių srovių, pasirinkite jį.

● A tipas: reaguoja į kintamąją ir pulsuojančią nuolatinę srovę. Yra tinkamų naudoti elektroninių prietaisų, kurie generuoja išlyginamąją arba pertrauktą srovę, pvz., kompiuteriai, televizoriai ar LED lemputės.

● B tipas: reaguokite į kintamąją, pulsuojančią nuolatinę ir sklandžią nuolatinę srovę. Siūloma, kad yra įrenginių, kurie generuoja sklandžią nuolatinę srovę, o saulės inverteriai, akumuliatorių įkrovikliai ir elektromobiliai yra labiau paplitę mūsų bendradarbiavime.

● F tipas: reaguoja į kintamą, pulsuojančią nuolatinę, sklandžią nuolatinę ir aukšto dažnio kintamąją srovę iki 1 kHz. Tinka dažnio keitikliui, indukcinei viryklei ar dimeriui ir tt gamins aukšto dažnio srovės įrangą.
