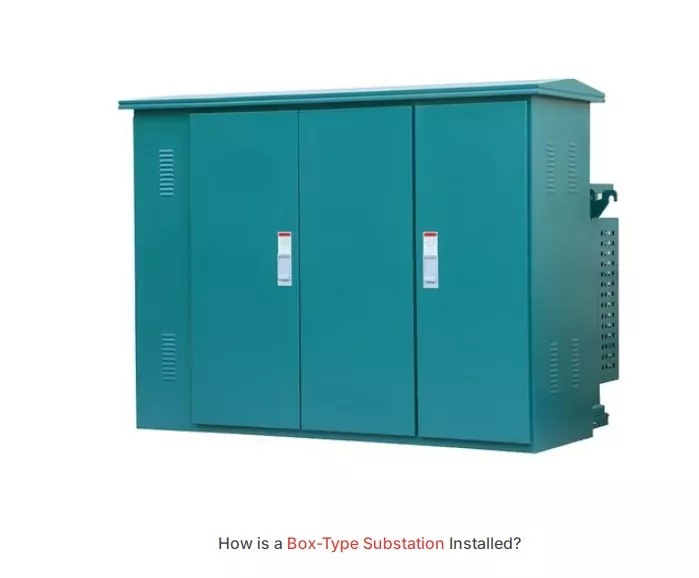

Geografinė dėžutės tipo pastotė

Geografinės dėžės tipo pastotės keičia energijos paskirstymą, siūlydamos kompaktiškus, efektyvius ir labai patikimus sprendimus šiuolaikinėms elektros sistemoms. Sukurtos patenkinti augančius urbanizacijos, pramonės plėtros ir paskirstytos energijos gamybos poreikius, šios pastotės sklandžiai sujungia elegantišką estetiką su pažangiomis funkcijomis. Plačiai naudojama įvairiose srityse – nuo ​​miesto tinklų iki atsinaujinančios energijos projektų – ši pastotė suteikia neprilygstamą universalumą. Šiame vadove bus nagrinėjami pagrindiniai konteinerinių pastočių komponentai, projektavimo principai ir pranašumai, padedantys visiškai suvokti jų pagrindinį vaidmenį atnaujinant energijos tiekimo infrastruktūrą.

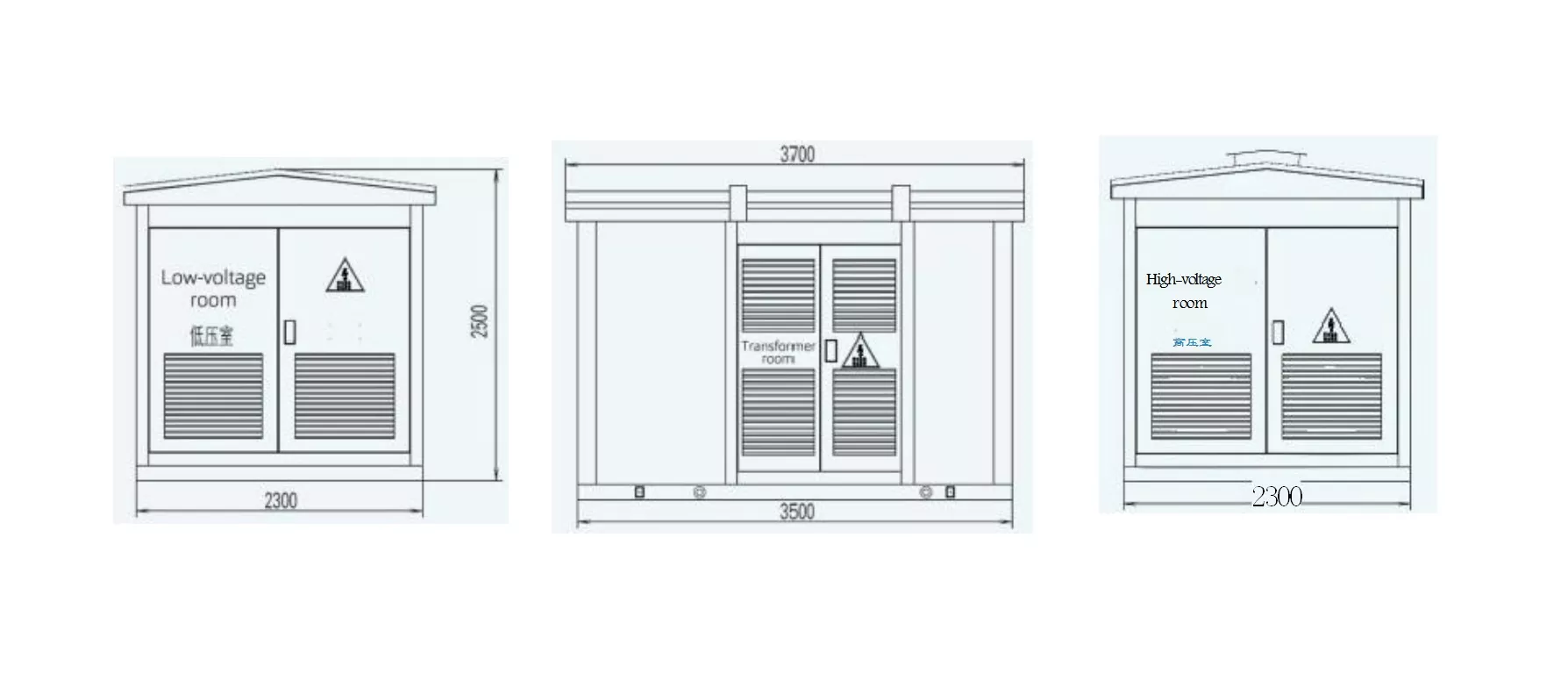

Dėžutės ribų brėžinys: (paimkite 630 kVA pavyzdį)

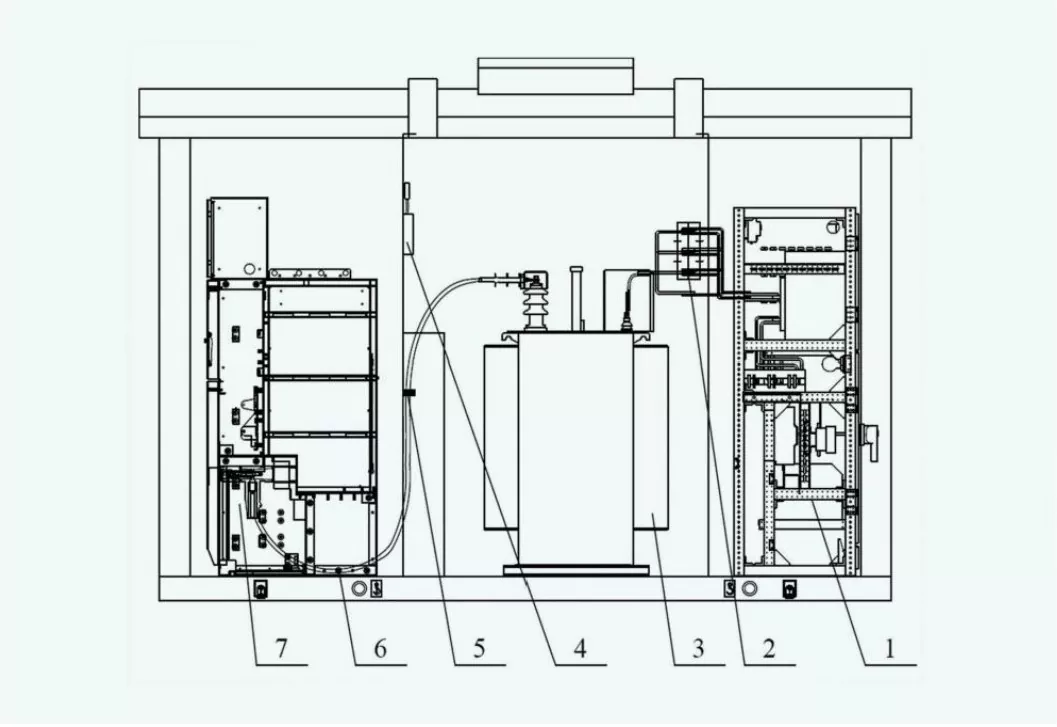

Pagrindiniai komponentai

●Aukštos įtampos skirstomieji įrenginiai

Atsakingas už aukštos įtampos maitinimo šaltinio įvedimą ir atjungimą. Pagrindiniai techniniai parametrai yra vardinė įtampa (12kV, 24kV arba 36kV) ir trumpojo jungimo pertraukimo galia (25kA iki 40kA).

●Transformatorius

Naudojamas aukštai įtampai sumažinti iki mažesnės naudojamos įtampos. Parametrai apima talpą (nuo 50 kVA iki 2500 kVA), izoliacijos klasę ir efektyvumą (dažniausiai virš 98 %).

● Žemos įtampos skirstomieji įrenginiai

Atsakingas už energijos paskirstymą galutiniams vartotojams ir grandinės apsaugos užtikrinimą. Komponentai apima grandinės pertraukiklius, saugiklius ir skaitiklius. Vardinė įtampa svyruoja nuo 0,4 kV iki 1 kV, o vardinė srovė - iki 6 300 A, priklausomai nuo taikymo.

● Aptvaras

Dėžės tipo pastotės korpusas gali užtikrinti fizinę apsaugą ir aplinkos sandarumą. Mūsų gaminiai paprastai yra IP54 arba IP65 apsaugos lygio, o lauko ir atšiaurioje aplinkoje yra didelis prisitaikymas.

● Pagalbinė maitinimo sistema

Tai skirta vidinei įrangai (aušinimo ventiliatoriams, šildytuvams ir apšvietimui) maitinti. Parametrai apima vardinę įtampą (220 V arba 110 V AC/DC) ir galią.

● Aušinimo sistema

Užtikrinkite, kad transformatoriai ir kiti komponentai veiktų neviršijant šiluminių ribų. Aušinimo režimas gali būti natūralus oro aušinimas (AN) arba priverstinis oro aušinimas (AF), įvertinkite pagal apkrovą ir aplinką.

● Apsaugos ir valdymo sistema

Jame yra relės, valdymo blokai ir stebėjimo įtaisai, užtikrinantys sistemos saugumą ir stabilumą. Apsaugos nustatymai reikalauja srovės ir įtampos slenksčių, taikomų visai sistemai.

● Įžeminimo sistema

Užtikrina kritinę apsaugą nuo elektros smūgio ir užtikrina gedimo srovės išsklaidymą. Įžeminimo sistema sudaryta iš cinkuoto plieno arba vario juostos, sukurtos mažos varžos, mažesnės nei 1Ω daugelyje įrenginių.

Montavimas

Yra keli pagrindiniai geografinės dėžutės tipo pastotės įrengimo žingsniai.

1. Vietos parinkimas ir paruošimas

Aikštelė turi būti lygi, stabili ir gerai nusausinta. Tačiau taip pat, kad atitiktų saugaus atstumo ir prieigos reikalavimus, rinkitės pagal savo faktinę situaciją.

2. Pamatų statyba

Sukonstruoti gelžbetoninius pamatus, kurie atlaikytų pastotės svorį ir užtikrintų konstrukcijos stabilumą.

3. Padėties nustatymas ir surinkimas

Dėžė statoma ant pamato naudojant kėlimo įrangą ir apsaugoma nuo mechaninių jėgų varžtais arba inkarais.

4. Elektros pajungimas

Prijunkite įeinančius ir išeinančius laidus prie aukštos ir žemos įtampos gnybtų. Atkreipkite dėmesį, kad įžeminimas turi būti teisingas, yra labai svarbus sistemos saugumui.

5. Testavimas ir paleidimas

Pilnas montavimas Atlikite izoliacijos varžos bandymus, apsauginių relių kalibravimą ir visų komponentų funkcines patikras. Prieš įjungiant pastotę, verta dar kartą patvirtinti vietinį elektros kodą.
