Ar žinote, kaip veikia transformatorius? Nuo elektromagnetinės indukcijos iki didelio efektyvumo konversijos

Transformatoriai, kaip pagrindinė šiuolaikinių elektros energijos sistemų įranga, turi efektyvias ir patikimas galios konvertavimo galimybes, kurios palaiko beveik visas energijos programas nuo tinklo perdavimo iki mobiliojo telefono įkrovimo. Norėdami suprasti, kaip transformatoriai pasiekia įtampos konvertavimą ir energijos perdavimą, turime pradėti nuo pagrindinių elektromagnetinės indukcijos principų ir palaipsniui gilintis į jų vidinius veikimo mechanizmus.

I. Elektromagnetinė indukcija: pagrindinis transformatoriaus veikimo principas

1.1 Elektromagnetinės indukcijos dėsnis yra pagrindinė transformatoriaus veikimo teorija, įskaitant Faradėjaus elektromagnetinės indukcijos dėsnį ir Lenco dėsnį. Faradėjaus elektromagnetinės indukcijos dėsnis teigia, kad pasikeitus magnetiniam srautui, praeinančiam per uždarą kilpą, kilpoje susidarys indukuota elektrovaros jėga, kurios dydis yra proporcingas magnetinio srauto kitimo greičiui. Šis atradimas padėjo pagrindą kiekybiniams elektromagnetinės indukcijos reiškinių tyrimams ir buvo plačiai naudojamas transformatorių projektavimui. Lenco dėsnis dar labiau paaiškina indukuotos srovės kryptį, tai yra, indukuotos srovės sukuriamas magnetinis laukas visada trukdo keisti magnetinį srautą, kuris sukelia indukuotą srovę. Šie du dėsniai kartu sudaro elektromagnetinės indukcijos teorijos pagrindą ir yra svarbus teorinis transformatorių projektavimo ir optimizavimo pagrindas.

Transformatoriaus veikimo principas pagrįstas Faradėjaus elektromagnetinės indukcijos ir Lenco dėsniu. 1831 m. Michaelas Faradėjus atrado, kad pasikeitus magnetiniam srautui, praeinančiam per uždarą kilpą, kilpoje indukuojama elektrovaros jėga. Šis reiškinys matematiškai išreiškiamas taip:

Tarp jų E yra indukuota elektrovaros jėga, N yra ritės apsisukimų skaičius,

dΦ/dt yra magnetinio srauto kitimo laike greitis. Neigiamas ženklas reiškia, kad indukuotos elektrovaros jėgos kryptis visada bando panaikinti magnetinio srauto pokytį (Lenco dėsnis).

Transformatorius naudoja šį principą generuodamas besikeičiantį magnetinį srautą pirminėje ritėje per kintamąją srovę, o tai savo ruožtu indukuoja įtampą antrinėje ritėje, kad būtų pasiektas „belaidis“ elektros energijos perdavimas iš pirminės į antrinę.

1.2 Elektromagnetinės indukcijos principo taikymas transformatoriuose

Kaip elektros prietaisas, pagrįstas elektromagnetinės indukcijos principu, pagrindinė transformatoriaus funkcija yra pasiekti įtampos kilimo ir kritimo konversiją naudojant elektromagnetinę indukciją. Konkrečiai, transformatorius susideda iš pirminės ritės, antrinės ritės ir geležinės šerdies. Geležies šerdies vaidmuo yra sujungti magnetinius laukus pirminėje ir antrinėje ritėse, taip pagerinant energijos perdavimo efektyvumą. Kai kintamoji srovė tiekiama į pirminę ritę, besikeičianti srovė generuos kintamąjį magnetinį srautą geležies šerdyje. Šis kintamasis magnetinis srautas praeis per pirminę ir antrinę ritę tuo pačiu metu, taip sukeldamas antrinėje ritėje elektrovaros jėgą. Pagal Faradėjaus elektromagnetinės indukcijos dėsnį, antrinėje ritėje sukeltos elektrovaros jėgos dydis yra proporcingas magnetinio srauto kitimo greičiui pirminėje ritėje ir yra glaudžiai susijęs su pirminės ir antrinės ritės posūkių santykiu.

Kai į pirminę ritę įvedama kintamoji įtampa V1 (pasuka N1), ritėje susidaro kintamoji srovė I1 ir ši srovė sukuria kintamąjį magnetinį srautą Φ geležies šerdyje. Dėl didelio šerdies magnetinio pralaidumo didžioji dalis magnetinio srauto yra apribota šerdyje ir praeina per antrinę ritę (apsukimų skaičius N2).

Pagal Faradėjaus dėsnį, šis kintantis magnetinis srautas sukuria indukuotas elektrovaros jėgas atitinkamai pirminėje ir antrinėje ritėse:

Pirminė savaime sukelta elektrovaros jėga:

Antrinė tarpusavio induktyvumo elektrovaros jėga:

Darant prielaidą, kad transformatorius yra idealus (be nuostolių), įėjimo ir išėjimo įtampa yra proporcinga apsisukimų skaičiui:

Ir srovė yra atvirkščiai proporcinga apsisukimų skaičiui:

Tai reiškia, kad transformatorius pasiekia atvirkštinę įtampos ir srovės transformaciją išlaikant pagrindinį galios išsaugojimą (praktiškai su nedideliais nuostoliais).

II. Transformatoriaus konstrukcinė analizė

2.1 Geležinė šerdis

Transformatoriaus šerdis yra pagrindinė jo sudedamoji dalis, o kaip pagrindinė medžiaga dažniausiai naudojami silicio plieno lakštai su dideliu magnetiniu pralaidumu. Ši medžiaga pasižymi mažo histerezės nuostolio ir didelio prisotinimo magnetinės indukcijos intensyvumo savybėmis, kurios gali veiksmingai sumažinti energijos nuostolius ir pagerinti transformatoriaus efektyvumą. Struktūrinės šerdies formos daugiausia skirstomos į apvalkalo tipą ir šerdies tipą. Korpuso tipo šerdis apgaubia viduje esančias apvijas ir tinka mažiems transformatoriams; o šerdies tipo šerdis yra sujungta dviem ar daugiau kolonų, kad sudarytų uždarą magnetinę grandinę, ir yra plačiai naudojama vidutiniuose ir dideliuose transformatoriuose. Pagrindinė geležies šerdies funkcija yra sukurti magnetinį kelią su maža magnetine varža, taip padidinant magnetinio srauto tankį ir užtikrinant efektyvią elektromagnetinę indukciją. Be to, šerdies konstrukcija turi didelę įtaką transformatoriaus veikimui. Pavyzdžiui, per didelis magnetinio srauto tankis gali sukelti magnetinį prisotinimą, taip padidindamas geležies praradimą ir temperatūros kilimą. Todėl, norint optimizuoti veikimą, būtina racionaliai pasirinkti pagrindinę medžiagą ir suprojektuoti jos geometriją.

2.2 Apvija

Apvija yra pagrindinis transformatoriaus komponentas, paverčiantis elektros energiją. Paprastai jis pagamintas iš varinės arba aliuminio vielos, turinčios gerą elektros laidumą. Pirminė ir antrinė apvija yra atitinkamai prijungtos prie įvesties maitinimo ir apkrovos grandinės, o įtampos ir srovės konvertavimas baigiamas veikiant elektromagnetinei indukcijai. Apvijų prijungimo būdai apima nuoseklųjį ir lygiagretųjį sujungimą. Įvairūs prijungimo būdai turi didelę įtaką įtampos ir srovės ryšiui. Pavyzdžiui, kai pirminė apvija jungiama nuosekliai, jos bendras apsisukimų skaičius didėja, todėl atsiranda didesnė indukuota elektrovaros jėga; o kai antrinė apvija yra prijungta lygiagrečiai, ji suteikia didesnę išėjimo srovės galią. Be to, pirminės ir antrinės apvijų posūkių santykis lemia transformatoriaus transformacijos santykį, tai yra proporcingą ryšį tarp įėjimo įtampos ir išėjimo įtampos. Šis ryšys ne tik įtakoja transformatoriaus energijos perdavimo efektyvumą, bet ir tiesiogiai lemia jo taikomus scenarijus elektros sistemoje. Todėl racionalus apvijų sudėties ir prijungimo būdų projektavimas yra svarbus žingsnis gerinant transformatoriaus veikimą.

2.3 Kiti konstrukciniai komponentai

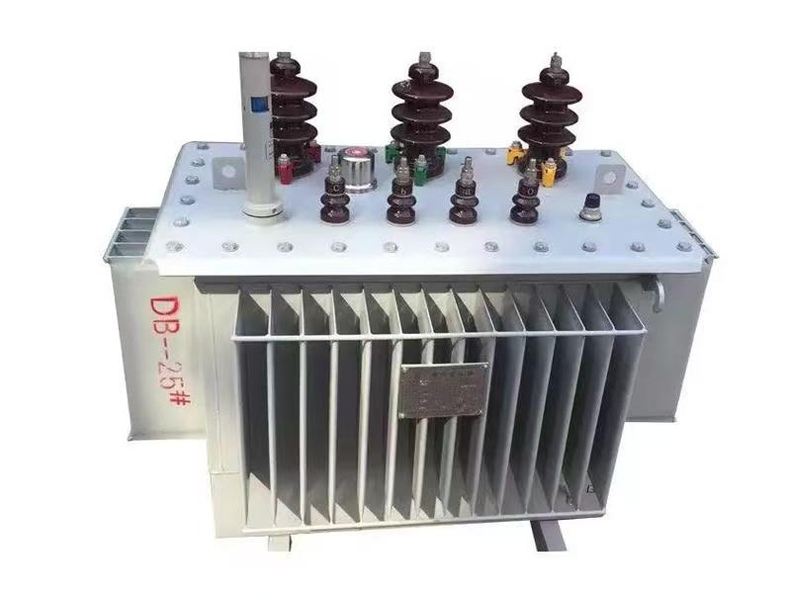

Be geležinės šerdies ir apvijų, transformatoriuje taip pat yra daug pagalbinių komponentų, tokių kaip alyvos bakai, alyvos pagalvės, radiatoriai ir kt. Šie komponentai kartu sudaro visą transformatoriaus konstrukcinę sistemą. Kaip išorinis transformatoriaus apvalkalas, alyvos bakas ne tik tarnauja kaip mechaninė atrama, bet ir atlieka vėsinimo bei izoliavimo funkcijas per viduje užpildytą izoliacinę alyvą. Alyvos pagalvė naudojama alyvos lygio pokyčiams alyvos bake reguliuoti, kad dėl temperatūros svyravimų atsiradę alyvos tūrio pokyčiai neigiamai paveiktų transformatoriaus darbą. Radiatorius pagreitina šilumos perdavimą padidindamas šilumos išsklaidymo plotą, taip efektyviai sumažindamas temperatūros kilimą, susidarantį transformatoriaus veikimo metu. Šių komponentų funkcinis koordinavimas turi didelę įtaką bendram transformatoriaus veikimui. Pavyzdžiui, netinkamai suprojektuoti aušintuvai gali sukelti vietinį perkaitimą, kuris pagreitina izoliacinių medžiagų senėjimą ir sutrumpina transformatoriaus tarnavimo laiką. Todėl projektuojant transformatorių, reikia visapusiškai atsižvelgti į kiekvieno komponento funkcinį suderinamumą ir jo indėlį į bendrą eksploatacines savybes, siekiant užtikrinti, kad transformatorius galėtų saugiai ir stabiliai veikti įvairiomis darbo sąlygomis.

III. Nuo teorijos iki praktikos: energijos nuostoliai ir transformatorių efektyvumas

Faktiniuose transformatoriuose energijos perdavimo metu yra įvairių nuostolių:

1. Vario praradimas

Šiluminės energijos nuostoliai, atsirandantys dėl srovės, tekančios per ritės varžą, yra proporcingi srovės kvadratui (Pcu=I2 R). Šiuolaikiniai transformatoriai naudoja didelio laidumo varinę vielą, kad sumažintų šiuos nuostolius.

2. Geležies praradimas

Histerezės nuostoliai: energija, sunaudojama nuolat keičiantis magnetiniams domenams kintamo geležies šerdies medžiagos įmagnetinimo proceso metu

Sūkurinės srovės praradimas: kintamasis magnetinis srautas sukelia sūkurines sroves geležies šerdies viduje, generuodamas Džaulio šilumą.

Šiuolaikinių transformatorių geležinė šerdis turi laminuotą silicio plieno lakštų struktūrą. Silicis padidina varžą, o laminuota struktūra blokuoja sūkurinės srovės kelią, žymiai sumažindama geležies nuostolius.

3. Klaidžiojantys nuostoliai

Įskaitant sūkurinių srovių nuostolius, kuriuos sukelia nuotėkio srautas konstrukcinėse dalyse ir kt., galima sumažinti taikant optimizuotą dizainą ir ekranavimo priemones.

Didelio efektyvumo transformatorių efektyvumas gali siekti daugiau nei 99%, o tai yra medžiagų mokslo, elektromagnetinio projektavimo ir gamybos procesų kulminacija.

IV. Efektyvumo didinimo metodai

Siekdami pagerinti transformatorių efektyvumą, mokslininkai pasiūlė įvairias strategijas optimizuoto dizaino ir protingo veikimo aspektais. Kalbant apie optimizuotą dizainą, aukštos kokybės medžiagų parinkimas ir konstrukcijų tobulinimas yra pagrindinės priemonės nuostoliams mažinti. Pavyzdžiui, naudojant kaip pagrindinę medžiagą silicio plieno lakštus su dideliu magnetiniu pralaidumu ir mažais nuostoliais, galima žymiai sumažinti histerezės ir sūkurinių srovių nuostolius; tuo pačiu optimizavus laminavimo metodą ir šerdies storį, sūkurinės srovės nuostolių poveikis gali būti dar labiau sumažintas. Kalbant apie apvijų konstrukciją, pasirinkus laidžias medžiagas, kurių savitoji varža maža (pvz., vario ar aliuminio) ir optimizuojant apvijų išdėstymą, galima veiksmingai sumažinti vario nuostolius. Be to, pagrįstas apvijų apsisukimų skaičiaus ir skerspjūvio ploto projektavimas gali ne tik subalansuoti vario ir geležies nuostolius, bet ir pagerinti transformatoriaus perkrovos pajėgumą.

Kalbant apie pagrįstą veikimą, apkrovos greičio kontrolė ir tinkamos galios parinkimas yra svarbios priemonės transformatoriaus efektyvumui pagerinti. Tyrimai rodo, kad efektyvumas pasiekia didžiausią vertę, kai transformatorius veikia nuo 60% iki 80% vardinės apkrovos. Todėl faktiškai veikiant transformatoriaus galia turėtų būti pagrįstai paskirstyta pagal apkrovos poreikį, kad vienas transformatorius ilgą laiką nebūtų veikiamas lengvos ar didelės apkrovos. Be to, naudojant kelis lygiagrečiai veikiančius transformatorius, veikiančių transformatorių skaičių galima lanksčiai reguliuoti atsižvelgiant į apkrovos pokyčius, taip dar labiau pagerinant sistemos efektyvumą. Didelėse elektrinėse ar pastotėse išmaniosios stebėjimo sistemos taip pat gali būti naudojamos transformatorių darbo būklei stebėti realiu laiku ir dinamiškai koreguoti apkrovos paskirstymą pagal faktinius poreikius, kad būtų pasiekti optimalūs energijos vartojimo efektyvumo tikslai.

Be minėtų metodų, reguliari priežiūra ir patikra taip pat yra svarbios grandys gerinant transformatoriaus efektyvumą. Pavyzdžiui, nuvalius nešvarumus ant apvijos paviršiaus, patikrinus izoliacijos savybes ir priveržus jungiamąsias dalis, galima efektyviai sumažinti papildomus nuostolius, atsirandančius dėl prasto kontakto ar izoliacijos senėjimo. Kartu su didelių duomenų analize ir nuspėjamomis priežiūros technologijomis galima iš anksto aptikti galimas problemas ir imtis tikslingų priemonių, taip maksimaliai pailginant įrangos tarnavimo laiką ir pagerinant veiklos efektyvumą. Apibendrinant galima pasakyti, kad visapusiškai taikant įvairias priemones, tokias kaip optimizuotas dizainas, pagrįstas veikimas ir mokslinė priežiūra, transformatoriaus efektyvumas gali būti žymiai pagerintas ir suteikia tvirtą saugaus ir ekonomiško elektros energijos sistemos veikimo garantiją.

V. Transformatorių vaidmuo šiuolaikinėse energetikos sistemose

Elektros tinklo perdavimas: padidinus įtampą, sumažėja linijos srovė ir perdavimo nuostoliai; tada sumažinama įtampa, kad energija būtų paskirstyta vartotojams.

Nauja energijos integracija: Atsinaujinantys energijos šaltiniai, tokie kaip vėjas ir saulė, prijungiami prie tinklo per transformatorius.

Galios elektronikos įranga: mikro aukšto dažnio transformatoriai įrenginiuose, pvz., perjungiamuose maitinimo šaltiniuose ir įkrovikliuose.

Elektros izoliacija: užtikrina saugią izoliaciją, kad būtų išvengta elektros smūgio pavojaus.

VI. Išvada

Transformatoriaus veikimo principas yra klasikinis elektromagnetinės indukcijos pritaikymas, tačiau jo technologinė plėtra niekada nesustojo. Nuo pirmojo praktiško XIX amžiaus pabaigos transformatoriaus iki šiandieninių didelio našumo išmaniųjų transformatorių šis iš pažiūros paprastas įrenginys visada buvo pagrindinis energijos technologijų pažangos nešėjas. Pritaikius naujas medžiagas, naujus procesus ir pažangias technologijas, transformatoriai ir toliau tobulės siekiant didesnio efektyvumo, mažesnių matmenų ir daugiau intelektualumo, vaidindami nepakeičiamą vaidmenį energijos transformacijos ir elektrifikavimo procese.

Viso transformatorių proceso supratimas nuo pagrindinių principų iki didelio efektyvumo konversijos ne tik padės elektros inžinieriams optimizuoti savo konstrukcijas, bet ir leis paprastiems vartotojams suvokti, kad už patogaus elektros naudojimo kasdieniame gyvenime slypi tikslaus elektromagnetinės energijos konvertavimo menas, kuris kondensuoja šimtmečio išmintį.
