Kas yra srovės instrumento transformatorius?

Šiame išsamiame straipsnyje paaiškinama, kas aSrovės instrumento transformatoriusyra, kaip jis veikia, kodėl tai svarbu elektros sistemose, kaip jis lyginamas su kitais prietaisų transformatoriais, kaip pasirinkti vieną ir dažnai užduodami klausimai – visa tai pagrįsta autoritetingais apibrėžimais ir pramonės standartais. Srovės instrumentų transformatoriai, paprastai vadinamisrovės transformatoriai (CT), leidžia tiksliai išmatuoti srovę, apsaugoti ir valdyti aukštos įtampos elektros grandines, padidinant sroves iki saugesnių, standartinių prietaisų ir relių verčių.

Turinys

1. Kas yra srovės instrumento transformatorius?
2. Kaip veikia srovės transformatorius?
3. Kodėl verta naudoti srovės instrumentų transformatorių?
4. Kokių tipų srovės instrumentų transformatoriai yra?
5. Kaip pasirinkti tinkamą srovės instrumento transformatorių?
6. Kas yra įprastos programos?
7. Dažnai užduodami klausimai (DUK)

Kas yra srovės instrumento transformatorius?

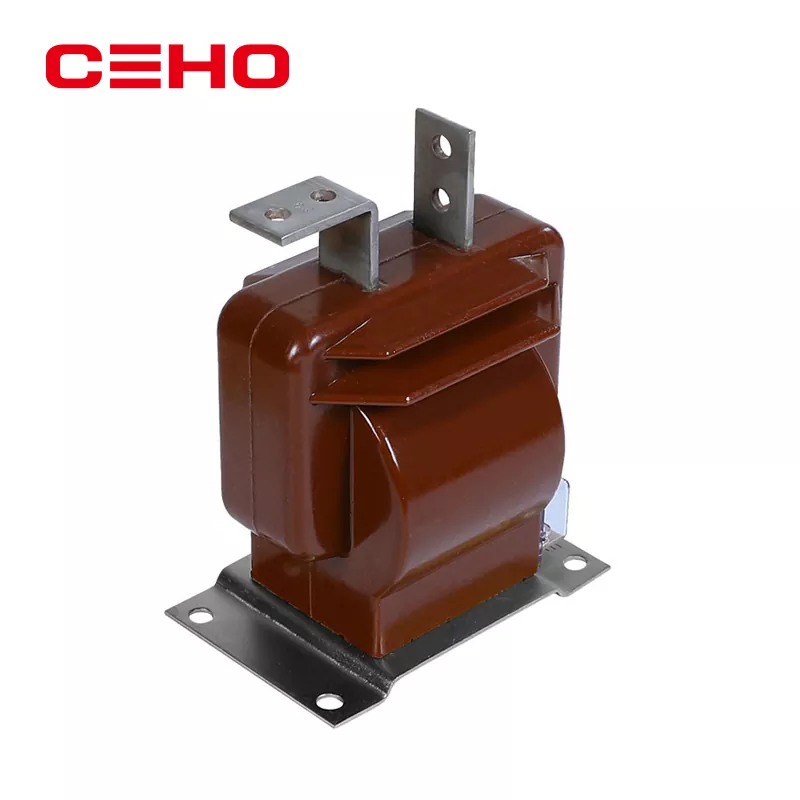

A Srovės instrumento transformatorius(taip pat žinomas kaip aSrovės transformatoriusarba CT) yra specifinis tipasinstrumentinis transformatoriusSukurtas labai dideles kintamąsias sroves (AC) iš maitinimo sistemų pakeisti į proporcingą mažesnę srovę, kurią galima saugiai prijungti prie skaitiklių, apsauginių relių ir valdymo įtaisų.

Pagrindinis CT vaidmuo yra leisti saugiai ir tiksliai nustatyti srovę grandinėse, kuriose tiesioginis matavimas būtų pavojingas arba nepraktiškas dėl didelės srovės ir aukštos įtampos.

Kaip veikia srovės transformatorius?

Srovės transformatoriaus veikimo principas pagrįstas magnetine indukcija: kai pirminiu laidininku teka kintamoji srovė, ji sukuria magnetinį lauką. Šis magnetinis srautas elektromagnetine indukcija sukelia proporcingą srovę CT antrinėje apvijoje.

• Pirminė apvija:dažniausiai vienas posūkis (dažnai pats laidininkas).
• Antrinė apvija:daug plonos vielos vijų, kad būtų sumažinta srovė.
• Magnetinė šerdis:didelio pralaidumo medžiaga, kuri efektyviai nukreipia srautą.

Rezultatas yra antrinė srovė, kuri yra fiksuotas pirminės srovės santykis (pvz., 1000:5 CT išeis 5 A, kai pirminė srovė yra 1000 A), todėl matavimo prietaisai gali veikti saugiai ir labai tiksliai.

Kodėl verta naudoti srovės instrumentų transformatorių?

Srovės transformatoriai yra būtini šiuolaikinėms elektros sistemoms dėl kelių priežasčių:

1. Sauga:Jie izoliuoja įrenginius ir personalą nuo pavojingų aukštos įtampos pirminių grandinių.
2. Tikslumas:Jie užtikrina standartizuotus srovės lygius tiksliam matavimui ir apkrovos stebėjimui.
3. Apsauginė funkcija:Jie dirba su relėmis ir apsauga, kad nustatytų gedimus ir įjungtų grandinės pertraukiklius.

Be CT didelės srovės tinklų matavimas arba apsauga įprastiniais prietaisais būtų pavojingi, netikslūs arba abu.

Kokių tipų srovės instrumentų transformatoriai yra?

Srovės transformatoriai yra kelių formų, priklausomai nuo įrengimo ir taikymo:

• Baro tipo KT:Pirminis laidininkas eina per šerdį su daugybe antrinių posūkių.
• Žiedinė (toroidinė) KT:Žiedo šerdis su laidininku; idealiai tinka modernizuoti matavimams.
• Langų CT:Sukurta taip, kad pirminį laidininką būtų galima lengvai perverti.
• Padalinto branduolio CT:Užspaudžiamas CT tipas patogiam montavimui be atjungimo.

Kiekvienas tipas atitinka skirtingus įrengimo poreikius ir tikslumo reikalavimus. Aukštos įtampos pastotėse dažnai naudojami tvirti strypų arba langų tipai, o techninės priežiūros ar modifikavimo scenarijuose gali būti naudojami padalytų branduolių formatai.

Kaip pasirinkti tinkamą srovės instrumento transformatorių?

Tinkamo CT pasirinkimas priklauso nuo:

1. Pirminis srovės įvertinimas:Turi atitikti didžiausią numatomą apkrovos srovę.
2. Antrinė standartinė išvestis:Paprastai 5 A arba 1 A.
3. Tikslumo klasė:Tikslumas reikalingas dozavimui ir apsauginėms funkcijoms.
4. Temperatūros ir aplinkos įvertinimai:Dėl montavimo sąlygų.

Kas yra įprastos programos?

CT naudojami daugelyje elektros inžinerijos sričių:

• Matavimas: išmatuokite srovę atsiskaitymui ir apkrovai apskaičiuoti.
• Apsauga: aptikti viršsrovę arba gedimo sąlygas ir inicijuoti pertraukiklio išjungimą.
• Valdymo sistemos: tiekia duomenis realiuoju laiku į SCADA arba automatizavimo sistemas.

Dažnai užduodami klausimai (DUK)

Ką reiškia „instrumentų transformatorius“?
Prietaiso transformatorius yra įtaisas, kuris padidina didelius galios sistemos kiekius (srovę arba įtampą) iki standartizuotų matavimų ir apsaugos lygių, neapkraunant ir nepažeidžiant pirminės grandinės.

Kuo srovės transformatorius skiriasi nuo galios transformatoriaus?
Srovės transformatoriuje pagrindinis dėmesys skiriamas tiksliam matavimo ir saugos mastelio keitimui, o galios transformatorius skirtas energijos perdavimui tarp įtampos lygių su minimaliais nuostoliais.

Kodėl KT niekada neturėtų būti operuojama su atvira antrine?
Palikus atvirą CT antrinę įtampą, gali kilti pavojingai aukšta įtampa, nes transformatorius bando palaikyti srovę, o tai gali sukelti izoliacijos gedimą ir pavojų saugai.

Koks yra standartinis antrinės srovės įvertinimas?
Standartiniai antriniai CT išėjimai paprastai yra 1 A arba 5 A, kad atitiktų bendrus prietaiso ir relės įvesties reikalavimus.

Ar srovės transformatoriai gali būti naudojami nuolatinės srovės matavimui?
Standartiniai CT veikia kintamosios srovės magnetine indukcija ir netinka nuolatinei srovei; Vietoj jų naudojami specialūs jutikliai (pvz., Holo efektas).
