Kokios yra pagrindinės GGD fiksuotų žemos įtampos skirstomųjų įrenginių technologijos ir praktinis pritaikymas?

Kokios yra pagrindinės technologijos ir praktinis pritaikymasGGD fiksuotas žemos įtampos skirstomasis įrenginys?

Oficialus apibrėžimas: GGD kintamosios srovės žemos įtampos skirstomoji spinta yra standartinėVidinis stacionarus kintamosios srovės žemos įtampos pilnas skirstomasis įrenginyssuprojektuoti ir pagaminti pagal nacionalinius žemos įtampos sukomplektuotų skirstomųjų įrenginių standartus. Jis taikomas galios dažnio žemos įtampos paskirstymo sistemoms, turinčioms visiškai uždarą ant grindų stovinčią spintelę ir stacionarią elektros instaliacijos struktūrą. Jis daugiausia naudojamas žemos įtampos energijos paskirstymui, elektros energijos apskaitai, linijų apsaugai, reaktyviosios galios kompensavimui ir grandinės valdymui. Tai labiausiai subrendęs ir plačiausiai taikomas standartizuotas pagrindinis žemos įtampos elektros paskirstymo įrenginys pramoninės gamybos, pastatų statybos, komunalinės paramos ir naujos energijos paskirstymo srityse Kinijoje.

Žemos įtampos skirstomieji įrenginiai, kaip pagrindinė elektros perdavimo ir skirstymo sistemų terminalo įranga, tiesiogiai lemia visos paskirstymo sistemos saugumą, stabilumą ir maitinimo kokybę. Su brandžia mechanine struktūra, stabiliomis eksploatacinėmis savybėmis, dideliu prisitaikymu prie aplinkos ir puikiomis inžinerinėmis sąnaudomis, GGD fiksuoti žemos įtampos skirstomieji įrenginiai jau seniai buvo pagrindinis spintelių tipas naujos statybos, renovacijos ir elektros paskirstymo projektų plėtrai. Šiame darbe sistemingai išplėtotas visas pagrindinių žinių apie GGD skirstomuosius įrenginius rinkinys, atsižvelgiant į modelio aiškinimo, konstrukcijos technologijos, projektavimo principo, funkcinių spintelių tipų, grandinės sudėties, modelių pasirinkimo skirtumų, scenarijaus pritaikymo, įrengimo, eksploatavimo ir priežiūros bei bendrų gedimų matmenis. Dėl populiarios formuluotės ir didelio praktiškumo jis gali būti naudojamas kaip profesinio mokymosi, įrangos parinkimo, statybų vietoje, įrangos priėmimo ir kasdienės eksploatacijos bei priežiūros etalonas.

I. Modelio aiškinimas ir produkto padėties nustatymas

Trys GGD raidės atitinka pagrindines struktūrines ir funkcines įrangos savybes, kurios yra pagrindinis pagrindas atskirti spintelių tipus ir įvertinti įrangos pritaikymą žemos įtampos elektros paskirstymo pramonėje. Kiekviena raidė apibrėžia įrangos konstrukcines charakteristikas ir taikymo ribas.

Pirmoji raidė „G“ reiškia visiškai uždarą metalinės spintelės konstrukciją. Įranga turi integruotą uždaros spintelės konstrukciją, kuri skiriasi nuo atvirų maitinimo paskirstymo atramų ir paprastų atvirų skirstomųjų dėžių. Jis turi visas dulkių prevencijos, pašalinių medžiagų prevencijos ir atsitiktinio kontakto prevencijos funkcijas, atitinkančias standartinių elektros paskirstymo patalpų saugos apsaugos standartus. Jis taikomas tik standartizuotiems patalpų elektros paskirstymo scenarijams ir nenaudojamas laikinam paprastam energijos paskirstymui.

Antroji raidė „G“ reiškia fiksuotą montavimo struktūrą, kuri yra ryškiausias GGD bruožas. Visi pirminiai ir antriniai elektriniai komponentai spintoje yra prisukami varžtais ir tvirtinami ant spintelės laikančiųjų sijų, be jokių judamųjų mechaninių konstrukcijų, tokių kaip tempimas, užkimšimas, slydimas ir spyruoklės. Šioje konstrukcijoje atsisakoma tiesioginės linijos priežiūros patogumo mainais į didesnį konstrukcijos tvirtumą, stipresnį atsparumą trumpojo jungimo smūgiams ir stabilesnę ilgalaikę veikimo būseną, prisitaikant prie 7 × 24 valandų nepertraukiamo veikimo pramonės scenarijų reikalavimų.

Raidė „D“ reiškia specialų energijos paskirstymo požymį. Įranga yra orientuota tik į energijos paskirstymo funkcijas, daugiausia dėmesio skiriant žemos įtampos galios dažnio elektros energijos perdavimui, paskirstymui, matavimui ir apsaugai. Jis nepalaiko specialių valdymo funkcijų, tokių kaip kintamo dažnio greičio reguliavimas ir automatinis programos valdymas, veikiantis kaip grynas galios perdavimo palaikymo įrenginys.

Produkto pagrindinės padėties nustatymo santrauka: GGD yra standartizuota žemos įtampos pagrindinė skirstomoji spinta, kuri yra pastatoma ant grindų, visiškai fiksuota konstrukcija, stipriai pritaikoma prie didelės srovės, stabilus veikimas ir didelis universalumas. Jis daugiausia naudojamas kaip pagrindinė maitinimo įranga pramoninėms, pastatų, komunalinėms ir naujoms energijos paskirstymo sistemoms.

II. Kabineto struktūra, gamybos technologija ir pagrindinė projektavimo logika

1. Bendra rėmo struktūra ir pagrindiniai pranašumai

GGD skirstomieji įrenginiai turi surinktą profilio rėmo konstrukciją, kuri skiriasi nuo tradicinių visiškai suvirintų spintelių. Įranga surenkama specialiomis kolonomis, sijomis ir vertikaliomis sijomis per varžtus, efektyviai išvengiant korpuso deformacijos, netolygaus įtempio ir rėmo iškraipymo, atsirandančio dėl viso suvirinimo technologijos, pasižyminti dideliu formavimo tikslumu ir gera konstrukcine nuoseklumu. Vadovaujantis „rėmo apkrovos ir plokštės apsaugos“ logika, visas šynų, jungiklių ir kabelių apkrovas atlaiko didelio stiprumo profilio rėmas, o išorinės plokštės atlieka tik uždaros apsaugos ir dulkių izoliavimo funkcijas. Ilgalaikio eksploatavimo metu neatsiras rėmo deformacijos, prastai užsidarančios durys arba komponentų pasislinkimas ir atsipalaidavimas, užtikrinant aukštą konstrukcijos patvarumą.

2. Praktinės spintos medžiagų ir paviršių technologijos funkcijos

Spintelė pagaminta iš aukštos kokybės šalto valcavimo plieno plokščių, su pastorintais laikančiaisiais rėmais, siekiant pagerinti bendrą laikomąją galią ir atsparumą mechaniniam poveikiui. Spintelės paviršiuje pritaikyta pramoninė elektrostatinio miltelių purškimo technologija, kuri skirta ne tik išvaizdai dekoruoti, bet ir turi daug praktinių apsauginių efektų: pirma, izoliacinė apsauga, kad būtų užblokuotas metalinio korpuso pralaidumas ir sumažinama elektros smūgio rizika; antra, antikorozinė ir rūdžių prevencija, skirta prisitaikyti prie sudėtingos elektros paskirstymo patalpų aplinkos, kurioje yra drėgmė, bloga ventiliacija ir kaupiasi dulkės bei atitolinamas spintos senėjimas; trečia, atsparumas lanko degimui, siekiant atsispirti lankams, atsirandantiems dėl nedidelių trumpųjų jungimų, ir apriboti gedimo išplėtimą. Tuo tarpu visi metaliniai komponentai, įskaitant spintelių rėmus, kilnojamas duris ir nuimamas šonines plokštes, yra prijungti prie vieningos įžeminimo sistemos specialiais įžeminimo laidais, kad sudarytų viso diapazono išlyginimo potencialo apsaugos sistemą ir pašalintų statinės elektros kaupimosi ir apvalkalo sukeltos elektros rizikos.

3. Pagrindinis vidinės keturių zonų fizinės izoliacijos saugos principas

GGD spintelė naudoja standartizuotą nepriklausomą keturių zonų fizinio skaidinio išdėstymą, kuris yra pagrindinė įrangos saugos konstrukcija. Juo siekiama izoliuoti gedimus, blokuoti lankus ir įgyvendinti zoninę apsaugą, kad vietiniai gedimai nesukeltų visos spintos paralyžiaus.

Viršutinė magistralės kambarys: Kaip pagrindinės zonos, turinčios didžiausią energiją visoje spintoje, ji yra atskirai uždaryta ir išdėstyta pagrindinėmis šynomis, neutraliais laidais ir apsauginiais įžeminimo strypais, pilnai įrengta izoliacinėmis pertvaromis ir apvalkalais. Jis gali veiksmingai užkirsti kelią trumpiesiems jungimams tarp šynų tarp fazių, atsirandančių dėl žemesnio jungiklio lanko, kabelių gedimų ir krentančių svetimkūnių, apriboti pagrindinius elektros gedimus viršutinėje srityje ir apsaugoti visas žemesnės galios šakas nuo gedimų.

Vidurinio elektros komponento kambarys: Jis centralizuotai montuoja pagrindinius pirminius elektros komponentus, tokius kaip grandinės pertraukikliai, transformatoriai ir kontaktoriai. Centrinis išdėstymas užtikrina vienodą įtempį, išvengiant įrangos rezonanso ir poslinkio dirbant didelės srovės metu. Fiksuotas varžtų montavimas pašalina elektros kontaktų tarpus, todėl labai sumažėja aukšto dažnio gedimų, tokių kaip virtualus ryšys, perkaitimas ir degimas, tikimybė.

Apatinė kabelinė patalpa: Išskirtinė nepriklausoma erdvė įeinantiems ir išeinantiems kabeliams tiesti, užspausti ir tvirtinti, įgyvendinant fizinę izoliaciją tarp kabelių grandinių ir aukštos įtampos šynų. Efektyviai išvengiama šynų įžeminimo ir trumpojo jungimo gedimų, atsiradusių dėl kabelių izoliacijos senėjimo ir apvalkalo pažeidimo, atskiria stiprios ir silpnos srovės laidus, pasiekiamos tvarkingos ir aiškios grandinės, palengvinama vėlesnė priežiūra ir trikčių šalinimas.

Priekinių durų prietaiso veikimo zona: Jis sutvarko tik antrinius silpnos srovės priedus, tokius kaip prietaisai, indikatoriaus lemputės, valdymo mygtukai ir perdavimo jungikliai, realizuodamas griežtą fizinę stiprių ir silpnų srovių izoliaciją. Kasdienės apžiūros, parametrų peržiūros ir įrangos eksploatavimo metu operatoriams nereikia susisiekti su aukštos įtampos grandinėmis, iš esmės išvengiant asmeninio elektros smūgio pavojaus ir pagerinant darbo saugą.

4. Įėjimo ir išėjimo laidų režimai ir scenarijaus pritaikymas

Iš apačios ir iš apačios: Pramonės standartinis pagrindinis režimas, tinkantis daugumai elektros paskirstymo patalpų su tranšėjos laidais. Kabeliai į korpusą patenka iš žemės tranšėjų su paslėptais, tvarkingais ir saugiais laidais, tinkami daugeliui įprastų elektros paskirstymo scenarijų, tokių kaip gamyklos, pastatai ir gyvenamosios bendruomenės.

„Iš viršaus“ ir „iš viršaus“: pritaikykite elektros paskirstymo patalpoms su visu tilto išdėstymu viršuje, dažniausiai naudojamiems aukštybinėse mašinų patalpose ir dirbtuvėse su centralizuotais tilto laidais, pasižymintis mažesniu kabelių lenkimu, mažu linijos praradimu ir sklandžiu laidų prijungimu.

Iš viršaus į apačią ir iš apačios į viršų: specialūs prisitaikantys režimai, daugiausia taikomi ypatingoms darbo sąlygoms, pvz., senos elektros paskirstymo patalpos renovacijai, grandinės išplėtimui ir ribotam laidų prijungimui vietoje, pasižymintys dideliu lankstumu.

III. Įvairių GGD funkcinių spintų maitinimo paskirstymo logika ir taikymo scenarijai

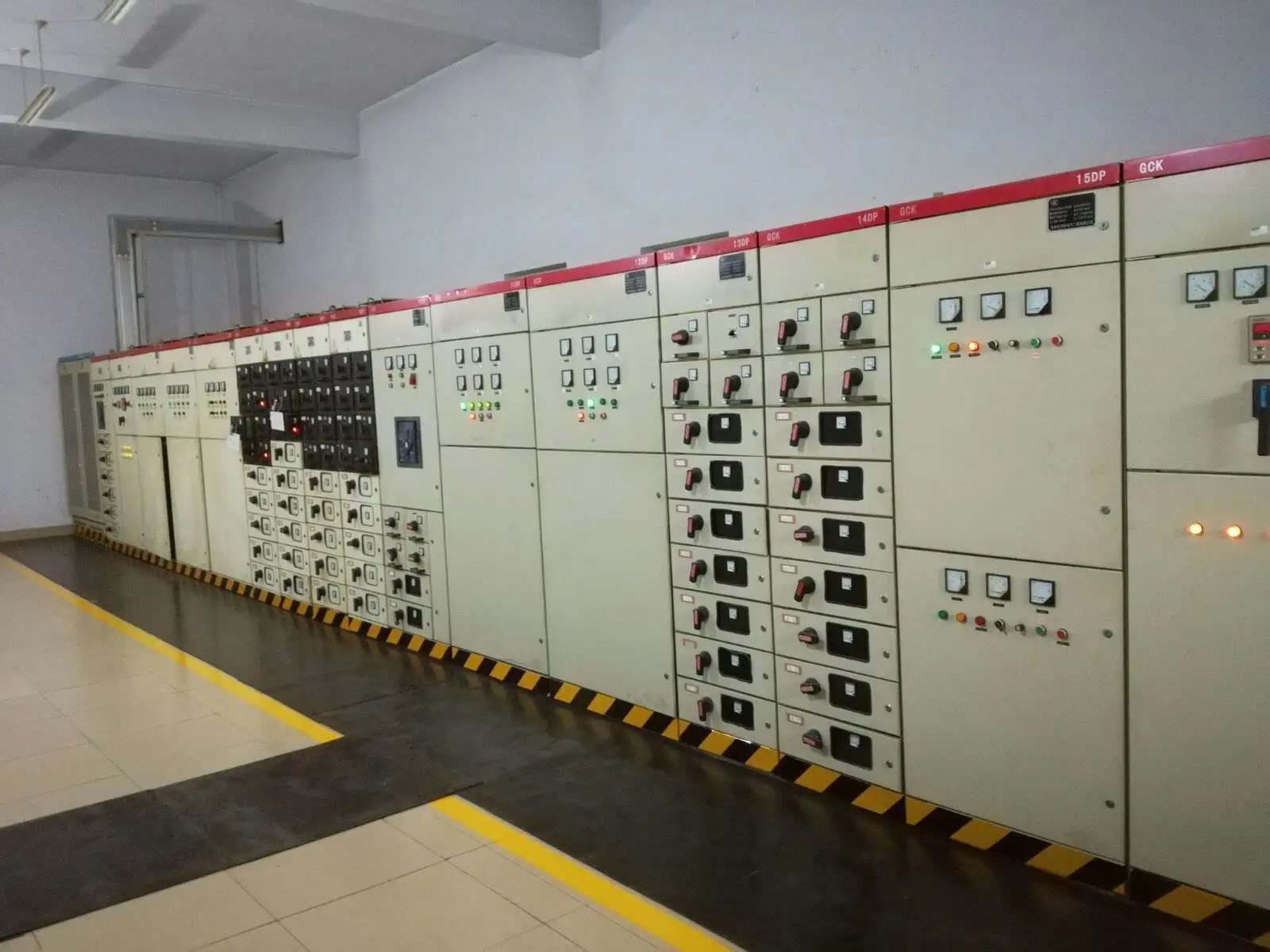

Sujungus kelias funkcines GGD spintas, sukurta visa žemos įtampos elektros paskirstymo sistema. Visos spintos atlieka savo pareigas ir bendradarbiauja tarpusavyje, kad sudarytų išbaigtą elektros paskirstymo sistemą, apimančią prieigą prie energijos, apkrovos paskirstymą, apsaugą nuo gedimų, energijos vartojimo efektyvumo optimizavimą ir galios matavimą.

1. Įėjimo spinta (System Main Power Gatew

Įeinančioji spinta yra pagrindinė visos žemos įtampos elektros paskirstymo sistemos maitinimo įvadas, aprūpintas universaliu pagrindiniu grandinės pertraukikliu, kuris atlieka sistemos pagrindinio perjungimo ir pirminės apsaugos nuo gedimų funkcijas. Viršutinio transformatoriaus išvesties galia patenka į įeinančią spintą, stabilizuotą ir apsaugotą pagrindiniu grandinės pertraukikliu, tada šuntuojama į visas galines funkcines spintas. Įrangoje integruotos kelios apsaugos funkcijos, pvz., perkrova, trumpasis jungimas, žema įtampa ir fazės praradimas, ir gali akimirksniu suveikti ir nutraukti maitinimą esant dideliems sistemos gedimams, kad apsaugotų galines linijas ir įrangą. Vienoje maitinimo sistemoje yra viena įėjimo spinta, o dviejų grandinių perteklinio maitinimo sistemai reikia dviejų įeinančių spintų, suderintų su jungiamąja spintele.

2. Išeinantis kabinetas (apkrovos paskirstymo terminalas)

Kaip pagrindinė elektros paskirstymo sistemos įranga, išeinančioji spinta padalija pagrindinį maitinimo šaltinį į keletą nepriklausomų šakų, kad prisitaikytų prie skirtingų apkrovų, tokių kaip maitinimo įranga, apšvietimo sistemos ir biuro patalpos. Priimant nepriklausomą vienos grandinės galios paskirstymo logiką su viena apsauga, kiekvienos šakos apsauga yra nepriklausoma viena nuo kitos. Tik sugedusi atšaka suveikia perkrovos, trumpojo jungimo ar vienos šakos nuotėkio atveju, nedarant įtakos bendram sistemos maitinimo šaltiniui, užtikrinant tikslų gedimų izoliavimą ir palengvinant greitą gedimų šalinimą bei energijos atstatymą.

3. Reaktyviosios galios kompensavimo spinta (sistemos energijos vartojimo efektyvumo optimizavimo šerdis)

Pramoniniuose scenarijuose yra didelė variklių ir indukcinės įrangos dalis, kurios veikimo metu prarandama daug reaktyviosios galios, dėl to sumažėja tinklo galios koeficientas, padidėja linijos įtampa, padidėja įrangos šildymas ir galios koeficiento baudos iš maitinimo biurų, todėl padidėja įmonės energijos vartojimo sąnaudos. Reaktyviosios galios kompensavimo spinta automatiškai perjungia kondensatorių blokus pagal realaus laiko tinklo apkrovos pokyčius, kad dinamiškai kompensuotų sistemos reaktyviąją galią, stabilizuotų tinklo įtampą, sumažintų linijos nuostolius ir pagerintų energijos panaudojimo efektyvumą. Harmoninėms darbo sąlygoms esant intensyviems dažnio keitikliams ir aukšto dažnio įrangai, reikia įrengti reaktorius, kurie slopintų harmoniką ir išvengtų kompensacinės įrangos perdegimo.

4. Pririšamoji spintelė (dviejų galių nepertraukiamo maitinimo šaltinio šerdis)

Pririšama spintelė yra specialiai pritaikyta didelio patikimumo perteklinėms maitinimo sistemoms su dviem įeinančiomis linijomis ir dvigubomis šynomis. Esant normalioms eksploatavimo sąlygoms, abi šynų sekcijos yra nepriklausomai maitinamos iš dviejų įeinančių spintų, o jungiamoji spinta lieka atvira. Kai sugenda arba sugenda bet koks gaunamas maitinimo šaltinis, rišamoji spinta užsidaro automatiškai arba rankiniu būdu, o įprastas maitinimo šaltinis tiekia maitinimą abiem šynų sekcijoms, kad būtų išvengta didelio ploto elektros energijos tiekimo nutraukimo. Jis plačiai naudojamas pagrindiniuose scenarijuose, kuriems keliami dideli energijos tiekimo tęstinumo reikalavimai, pavyzdžiui, ligoninėse, dideliuose prekybos centruose, duomenų patalpose, pramoninėse gamybos linijose ir gaisrinės energijos paskirstymo sistemose.

5. Matavimo spinta (speciali įranga, skirta elektros energijos tiekimui)

Apskaitos spinta yra speciali standartizuota spinta, prižiūrima maitinimo skyrių. Jo korpuso struktūra, komponentų konfigūracija ir laidų technologija griežtai atitinka maitinimo šaltinio priėmimo specifikacijas. Spintoje yra specialiai įrengti apskaitos transformatoriai ir išmanieji elektros energijos skaitikliai, leidžiantys tiksliai surinkti ir skaičiuoti bendrą sistemos suvartojamą elektros energiją, kuri yra teisinis pagrindas atsiskaityti už elektros energiją. Spintelė palaiko švino sandarinimo valdymą, o privačių laidų ir įrangos modifikavimas yra draudžiamas, kad būtų užtikrintas tinkamas, tikslus ir atsekamas galios matavimas.

IV. Pagrindiniai pirminių ir antrinių grandinių principai

1. Pirminė pagrindinė grandinė

Pirminė pagrindinė grandinė yra stiprios srovės pagrindinis sistemos kanalas, daugiausia apimantis pagrindines šynas, šakų šynas, pagrindinius grandinės pertraukiklių kontaktus, įeinančius ir išeinančius kabelius ir apkrovos laidų gnybtus. Jo pagrindinė funkcija yra perduoti ir paskirstyti didelės galios elektros energiją, tiesiogiai jungiant gnybtų apkrovas, nustatant bendrą elektros energijos tiekimo pajėgumą ir spintos atsparumą trumpajam jungimui. Fiksuota GGD konstrukcija užtikrina tvirtą laidžių komponentų tvirtinimą be judančių kamščių tarpų ir stabilią kontaktinę varžą. Jis nėra linkęs perkaisti, virtualiai prisijungti ir degti ilgai veikiant didelės srovės srove, pasižymintis puikiu lanko atsparumu ir atsparumu trumpojo jungimo smūgiams, prisitaikantis prie ilgalaikio pastovaus pagrindinių didelės srovės grandinių veikimo.

2. Antrinė valdymo grandinė

Antrinė valdymo grandinė yra žemos įtampos silpnos srovės pagalbinė sistema, palaikanti pirminę grandinę. Jis tiesiogiai neperduoda didelės galios elektros energijos, o pagrindinės jo funkcijos yra stebėjimas, apsauga, valdymas ir išankstinis įspėjimas. Ją daugiausia sudaro keturios funkcijos: realiu laiku rinkti darbinius duomenis, tokius kaip įtampa, srovė ir energijos suvartojimas; įrangos uždarymo, atidarymo ir gedimo būsenų grįžtamasis ryšys; apsaugos nuo perkrovos, trumpojo jungimo, žemos įtampos ir kitų gedimų realizavimas; vietinio valdymo ir nuotolinio valdymo palaikymas. Netiesioginis stiprios srovės valdymas per silpną srovę labai pagerina įrangos veikimo saugą ir naudojimo bei priežiūros patogumą.

V. Pagrindiniai GGD privalumai ir trūkumai

1. Pagrindiniai privalumai

Pirma, didelis veikimo patikimumas ir mažas gedimų dažnis. Įranga neturi pažeidžiamų mechaninių konstrukcijų, tokių kaip stalčiai, slankikliai ir spyruoklės, iš esmės išvengiant gedimų, tokių kaip mechaninis užstrigimas, prastas kontaktas ir komponentų gedimas, prisitaikanti prie 24 valandų nepertraukiamo veikimo ir sumažinant vėlesnį eksploatavimo ir priežiūros slėgį.

Antra, tvirta konstrukcija ir didelis atsparumas gedimams. Su stacionariu komponentų montavimu ir tvarkingu ir stabiliu šynų išdėstymu, korpuso konstrukcija neatsipalaiduos, komponentai neišnyks, o esant sistemos trumpojo jungimo gedimams, lankai plačiai neišplis, užtikrinant tvirtą gedimų valdymą.

Trečia, didelis universalumas ir suderinamumas. Įranga turi aukštą standartizacijos laipsnį, suderinama su įvairiais pagrindiniais žemos įtampos elektriniais komponentais su plačiai naudojamais pramonės priedais ir be pritaikytų techninių kliūčių, todėl galima greitai atlikti techninę priežiūrą, atnaujinti ir padidinti pajėgumus.

Ketvirta, didelis renovacijos lankstumas. Spintelė turi erdvų vidų be perteklinių konstrukcijų, leidžiančių pagal vėlesnius eksploatacijos ir priežiūros poreikius papildyti naujas elektros paskirstymo grandines, išmaniuosius stebėjimo modulius ir reaktyviosios galios kompensavimo modulius, pritaikius senų elektros paskirstymo patalpų modernizavimui ir renovacijai.

Penkta, ryškus išlaidų efektyvumas. Su brandžia gamybos technologija ir mažomis masinės gamybos sąnaudomis, jos kaina yra daug mažesnė nei stalčių tipo skirstomieji įrenginiai, esant tokiems pat galios paskirstymo pajėgumams, tinkami didelio masto elektros paskirstymo projektams įgyvendinti.

2. Pagrindiniai trūkumai

Pirma, nepakankamas eksploatavimo ir priežiūros patogumas bei privaloma išjungimo priežiūra. Visi komponentai yra stacionariai sumontuoti be nepriklausomų ištraukiamų priežiūros mazgų, todėl reikia išjungti viršutinį maitinimo šaltinį, kad būtų galima atlikti vienos grandinės gedimų priežiūrą ir pakeisti įrangą, negalint atlikti tiesioginės priežiūros.

Antra, mažas moduliavimo laipsnis ir prastas vienetų pakeičiamumas. Nėra vieningo modulinio standarto, o skirtingų gamintojų spintelių vidinis išdėstymas ir montavimo matmenys yra skirtingi, todėl nepavyksta tiesiogiai keisti grandinių blokų, pavyzdžiui, stalčių spintelių.

Trečia, ribotas prisitaikymas prie aukščiausios klasės scenarijų. Apribotas maitinimo išjungimo priežiūros funkcijos, jis negali patenkinti aukštų standartinių maitinimo poreikių, tokių kaip dažna priežiūra, nulinis elektros energijos tiekimas ir tikslios apkrovos maitinimo šaltinis.

VI. GGD, GCK ir MNS spintelių tipų skirtumai ir pasirinkimo logika

GGD, GCK ir MNS yra trys pagrindiniai Kinijos žemos įtampos elektros paskirstymo pramonės spintelių tipai. Pagrindiniai jų skirtumai yra struktūrinė forma, veikimo ir priežiūros režimas, patikimumo lygis ir scenarijaus pritaikomumas, o ne išvaizda.

GGD: Visiškai fiksuota konstrukcija be kilnojamųjų stalčių, pasižyminti stabilia konstrukcija, stipriu atsparumu trumpajam jungimui, mažomis sąnaudomis ir puikiomis didelės srovės charakteristikomis. Jo trūkumas – reikalinga maitinimo išjungimo priežiūra, tinka sistemos pagrindinėms spintelėms, pagrindiniam maitinimo paskirstymui ir įprastiniam stabilios apkrovos galios paskirstymui.

GCK: Pusiau stalčiaus konstrukcija su atskirai ištraukiamomis ir keičiamomis išeinančiomis grandinėmis, leidžiančiomis palaikyti atskirų grandinių maitinimą. Jis subalansuoja stabilumą ir eksploatavimo patogumą, daugiausia pritaikytas dirbtuvių galios apkrovoms ir darbo sąlygoms, kurioms reikalinga dažna priežiūra.

MNS: Aukščiausios klasės pilnai modulinė stalčių spintelė su stipriu blokų pakeičiamumu, aukštu intelektu, aukštu apsaugos lygiu ir dideliu eksploatavimo bei priežiūros efektyvumu, tačiau didelėmis sąnaudomis, taikoma duomenų centrams, tiksliajai gamybai, aukščiausios klasės prekybai ir nenutrūkstamam svarbių apkrovų scenarijams.

Pramonės atrankos formulė: Pasirinkite GGD įprastiniam pastoviam energijos paskirstymui, didelės srovės pagrindinėms grandinėms ir biudžeto valdomiems projektams; pasirinkite GCK dirbtuvių galiai ir dažnos priežiūros darbo sąlygoms; pasirinkite MNS aukščiausios klasės scenarijams, nuliniams elektros energijos tiekimo nutraukimo reikalavimams ir tikslioms apkrovoms.

VII. Taikomi ir netaikomi scenarijai

1. Pageidautini taikomi scenarijai

Įvairių gamyklų pagrindinės elektros skirstymo patalpos, pastatų ir gyvenamųjų bendrijų elektros skirstymo patalpos, prie žemos įtampos tinklo prijungtos fotovoltinių elektrinių sistemos, laikinos pagrindinės elektros skirstymo spintos statybvietėms, pagrindinis gamyklos cechų elektros skirstymas, komunalinis įprastinis elektros skirstymas, centralizuotas vandens siurblinių ir ventiliatorių patalpų elektros paskirstymas ir kiti pagrindiniai elektros paskirstymo scenarijai, kai nėra dažnų stabilių apkrovų.

2. Nerekomenduojami scenarijai

Pagrindinis duomenų centrų energijos paskirstymas, ligoninių operacinių avarinis elektros paskirstymas, tiksliųjų instrumentų laboratorijų elektros paskirstymas, pramonės automatikos pagrindinių gamybos linijų elektros paskirstymas, pagrindinės apkrovos, kurioms reikia dažno paleidimo-sustabdymo ir techninės priežiūros realiuoju laiku, ir neprižiūrimos išmaniosios aukšto lygio elektrinės, kurioms keliami dideli energijos tiekimo tęstinumo ir veikimo bei priežiūros efektyvumo reikalavimai.

VIII. Montavimas, eksploatavimas, priežiūra ir bendrų gedimų analizė

1. Pagrindiniai diegimo taškai

Spintelė montuojama ant grindų ant sienos. Kelios spintos turi būti tiksliai išlygintos ir glaudžiai sujungtos, kad būtų užtikrintas plokščias šynų sandūrinis sujungimas, vienodas spintos įtempis ir sklandus durų atidarymas bei uždarymas. Kabelių laidai griežtai laikosi stiprios ir silpnos srovės zonavimo principo, kad būtų išvengta elektromagnetinių trukdžių, būtų užtikrintas stabilus antrinis prietaisas ir apsauginiai signalai, o bendras laidas būtų tvarkingas ir tvirtai pritvirtintas.

2. Pagrindiniai įžeminimo saugos reikalavimai

Viso diapazono patikimas įžeminimas yra pagrindinė saugaus GGD veikimo garantija. Visi metaliniai komponentai, tokie kaip spintelių rėmai, kilnojamos durys, šoninės plokštės, montavimo sijos ir kabelių loveliai, turi būti prijungti prie įžeminimo sistemos. Kilnojamos durys yra sujungtos specialiais lanksčiais įžeminimo laidais, kad būtų išvengta įžeminimo gedimo, kurį sukelia vyrių taškų oksidacija ir korozija, visapusiškai užkertant kelią elektros nuotėkiui, statinei elektrai, elektros smūgiui ir įrangos gedimui.

3. Kasdieninės eksploatacijos ir priežiūros specifikacijos

Įprastinis kasdienis patikrinimas nereikalauja spintelės atidarymo; Įrangos veikimo sąlygas galima spręsti pagal prie durų sumontuotus prietaisus ir indikacines lemputes. Vidinės spintelės priežiūra turi griežtai laikytis keturių saugos procedūrų: išjungti maitinimą, patikrinti maitinimo išjungimą, pakabinti įspėjamuosius ženklus ir įžeminimo jungtį. Tiesioginės spintos atidarymas yra griežtai draudžiamas. Reguliariai atliekant techninę priežiūrą, pagrindinis dėmesys skiriamas korpuso dulkių pašalinimui, šynų ir gnybtų tvirtinimui, antrinės grandinės patikrinimui ir įžeminimo būklės patikrinimui, kad būtų iš anksto pašalinti galimi paslėpti pavojai.

4. Dažni gedimai ir priežasčių analizė

Nenormalus spintelės perkaitimas: Dažniausias įrangos gedimas, daugiausia dėl atsilaisvinusių laidų gnybtų, atsilaisvinusių šynų varžtų ir nepakankamo kabelio užspaudimo, dėl kurio susidaro per didelė kontaktinė varža ir susidaro šilumos. Tai priklauso nuo konstrukcijos ir eksploatavimo proceso problemų, o ne su spintos kokybės trūkumais.

Dažnas atšakų išjungimas: dažniausiai dėl galinių apkrovų perkrovos, linijos elektros nuotėkio ir galinės įrangos gedimų, nepriklausančių nuo pačios spintos. Gedimus galima atsekti ir pašalinti patikrinus atitinkamas šakų apkrovas.

Nenormalūs prietaiso duomenys: dažniausiai dėl palaidų antrinės grandinės laidų, transformatoriaus gedimų arba silpnos srovės signalo elektromagnetinių trukdžių. Trikčių šalinimas gali būti greitai baigtas pirmiausia patikrinus antrinę valdymo grandinę.

IX. Kūrimo būsena ir programos santrauka

GGD fiksuota žemos įtampos skirstomoji įranga, kaip standartizuota ir brandi žemos įtampos elektros paskirstymo įranga, patikrinta dešimtmečius trukusios inžinerinės praktikos, yra nepakeičiamas pagrindinis pagrindinis Kinijos žemos įtampos elektros perdavimo ir paskirstymo sistemos įrenginys. Palyginti su aukščiausios klasės modulinėmis stalčių spintelėmis, GGD neturi didelio intelekto, greito kartojimo ir priežiūros nereikalaujančių pranašumų, tačiau jis tiksliai atitinka daugelio įprastų elektros paskirstymo darbo sąlygų Kinijoje poreikius. Pagrindiniai privalumai – stabili struktūra, didelis saugumas ir patikimumas, stiprus universalumas ir didelės sąnaudos – jau seniai užėmė pagrindinę civilinio, pramoninio, komunalinio ir naujos energijos paskirstymo rinką. Nuolat standartizuojant ir atnaujinant energetikos inžineriją, GGD spintelių technologija ir saugos konfigūracija yra nuolatos optimizuojamos ir kartojamos, toliau įtvirtinant kertinę padėtį žemos įtampos elektros paskirstymo srityje ir suteikiant tvirtą saugaus, stabilaus ir ilgalaikio įvairių elektros energijos sistemų veikimo garantiją.

X. Dažnai užduodami klausimai (glausti klausimai ir atsakymai)

1 klausimas: koks yra pagrindinis GGD skirstomųjų įrenginių apibrėžimas ir charakteristikos?A: GGD yra standartinė patalpų fiksuota žemos įtampos komutavimo įranga. Jame yra visiškai uždara ant grindų pastatoma konstrukcija su fiksuotais komponentais, pasižyminti dideliu stabilumu, dideliu atsparumu trumpajam jungimui, mažu gedimų dažniu ir didelėmis sąnaudomis, skirta įprastiniam žemos įtampos elektros paskirstymui, matavimui ir apsaugai.

2 klausimas: kokie yra pagrindiniai GGD, GCK ir MNS skirtumai?A: GGD yra visiškai fiksuotas, stabilus ir ekonomiškas, tačiau jį reikia išjungti. GCK yra pusiau traukiamas, o MNS yra visiškai modulinis, todėl abu palaiko tiesioginę priežiūrą su didesne kaina ir efektyvumu.

3 klausimas: kurie scenarijai teikia pirmenybę GGD, o kurie nerekomenduojami?A: GGD tinka gamykloms, pastatams, komunaliniam ir fotovoltiniam pastoviam energijos paskirstymui. Jis netaikomas duomenų centrams, ligoninių avariniam maitinimo šaltiniui, tikslioms laboratorijoms ir nepertraukiamo maitinimo scenarijams, kuriems reikalinga dažna tiesioginė priežiūra.

4 klausimas: kodėl GGD vidinė priežiūra turi būti atliekama išjungus maitinimą?A: Visi komponentai yra stacionariai sumontuoti be izoliuotų traukiamų mazgų. Atidarius įtampą veikiančią spintelę, gali įvykti trumpasis jungimas ir elektros smūgis, todėl maitinimo išjungimo priežiūra yra privaloma.

5 klausimas: kokia yra dažniausia GGD ir jos prevencijos metodų klaida?A: Dažniausias gedimas yra perkaitimas dėl atsilaisvinusių gnybtų ir prasto kontakto. Reguliarus tvirtinimas, dulkių valymas ir įžeminimo tikrinimas gali veiksmingai užkirsti kelią tokiems gedimams.

6 klausimas: Kokie spintelių tipai sudaro visą GGD energijos paskirstymo sistemą?A: Visą sistemą sudaro įeinančios, išeinančios, reaktyviosios galios kompensavimas, surišimo ir matavimo spintos, kad būtų galima atlikti visas energijos paskirstymo, apsaugos ir matavimo funkcijas.

7 klausimas: kokia yra pagrindinė keturių zonų spintelės atskyrimo dizaino funkcija?A: Jis izoliuoja funkcines sritis ir skirtingas sroves, stabdo lanko plitimą, apsaugo nuo atsitiktinio kontakto ir gedimo išplėtimo bei pagerina bendrą veikimo saugą ir stabilumą.
