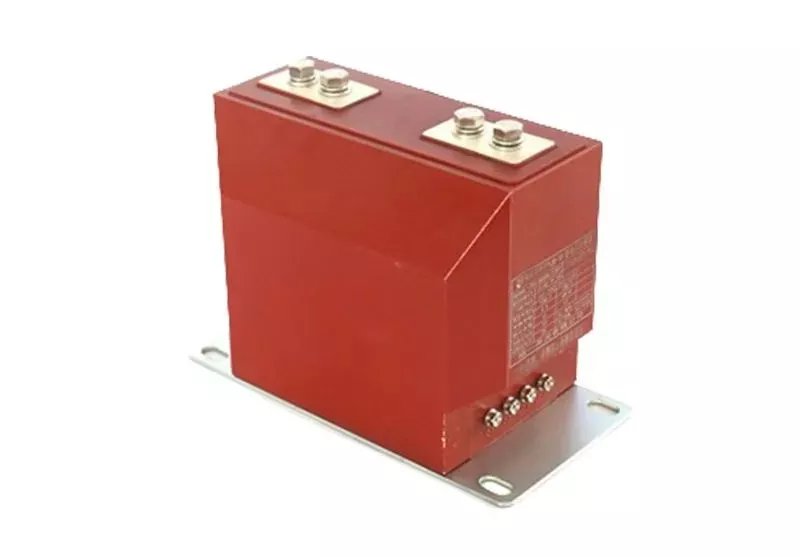

LZZBJ sustiprintos epoksidinės dervos liejimo stulpelio tipo srovės transformatorius

„Ceho“ siūlo aukštos kokybės LZZBJ sustiprintus epoksidinės dervos liejimo stulpelio tipo srovės transformatorius. Atsparus įtrūkimams ir smūgiams, tinka spintelėms, turinčioms didelį mechaninį įtempimą; Visiškai sandarus stulpas: P1/P2 yra M10-M16 vario/aliuminio strypai arba dvigubos skylės strypai, kurių pagrindas yra 4 × Φ 14 mm, ir gali būti montuojami bet kuria kryptimi; Mikrokristalinio lydinio arba aukštos kokybės plieninio transformatoriaus lakšto ir aukštos kokybės magnetinio silicio charakteristikos. tiesiškumas. Antrinis gnybtas: 6-12 gyslų apsauginio dangtelio viduje, galima išplėsti dvigubomis apvijomis (0,2S/0,5/5P10/10P10) arba trimis apvijomis (matavimas + apsauga + likutinis); Žema temperatūra: -25 ℃ iki +40 ℃, aukštis: ≤ 2 000 m3, drėgnumas: 000 m3 kondensacija; Antipireno klasė V-0, CTI ≥ 600, atitinka RoHS; Svoris: 25-35 kg 10 kV klasėje; 24 kV klasė 32-45 kg 40,5 kV klasė ≤ 81 kg.

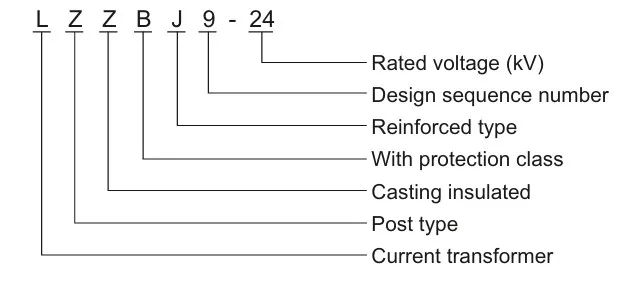

Modelis

Produkto parametrai

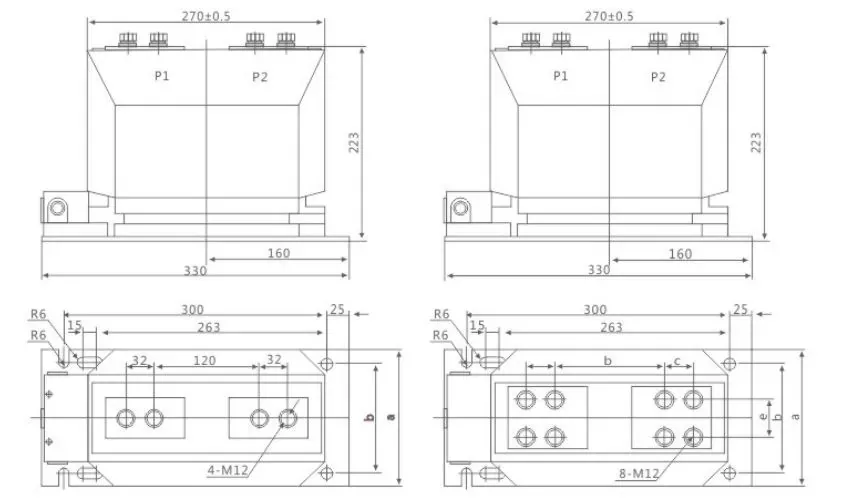

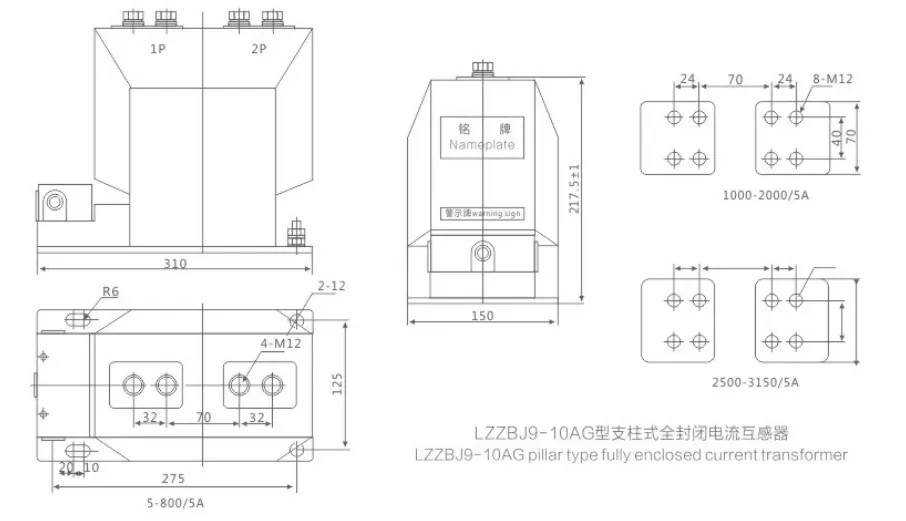

Piešimas

Greitas atrankos patikrinimas

1. Nominali įtampa → Pasirinkite 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Nominali pirminė srovė → Pagal apkrovos arba šynų specifikacijas (100A, 300A, 600A, 1250A)

3. Tikslumas ir apkrova → Matavimas 0,2S/0,5 (10-20 VA); Apsaugokite 5P10 / 10P15 (15–30 VA)

4. Trumpalaikė šiluminė srovė → Suderinkite sistemos trumpojo jungimo srovę (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Montavimo būdas → Stulpelis vertikaliai/šoninis/montavimas aukštyn kojomis; Pagrindas tvirtinamas 4-M12 išsiplėtimo varžtais

6. Specialūs reikalavimai: Didelis aukštis 3000 m, žema temperatūra -40 ℃, apsaugos nuo taršos laipsnis III, dvigubas transformacijos koeficientas, čiaupo tipas, su ekranuojančiu dangteliu
