LZZB epoksidinės dervos liejimo izoliuotas stulpelio tipo srovės transformatorius

LZZB epoksidinės dervos liejimo izoliuotas stulpelio tipo srovės transformatorius yra visiškai uždaras gaminys su epoksidinės dervos liejimo kolonėlės struktūra. Jis taikomas relinei apsaugai, matuojant elektros energiją ir srovę elektros sistemose, kurių vardinis dažnis yra 5DHz / 60Hz ir vardinė įtampa 40,5 kV. Šio gaminio savybės yra didelis dinaminis šiluminis stabilumas, dvigubai didesnė išėjimo galia, stabilios izoliacijos savybės ir atsparumas nešvarumams.

LZZBJ9-35 pirminė apvija, antrinė apvija, žiedinė šerdis ir ritė yra apvynioti epoksidinės dervos liejiniais izoliatoriais. Tai visiškai uždara konstrukcija, pasižyminti puikiomis šilumos izoliacijos savybėmis ir atsparumu drėgmei. Antriniame laidų taške yra jungiamoji dėžutė. Kiekviename jungiamosios dėžutės priekyje ir šone yra skylė, kuri atitinka laidų išvesties gnybtą ir naudojama laidui išvesti. Gaminio pagrindo plokštėje yra įžeminimo varžtai ir keturios montavimo angos, skirtos montavimui.

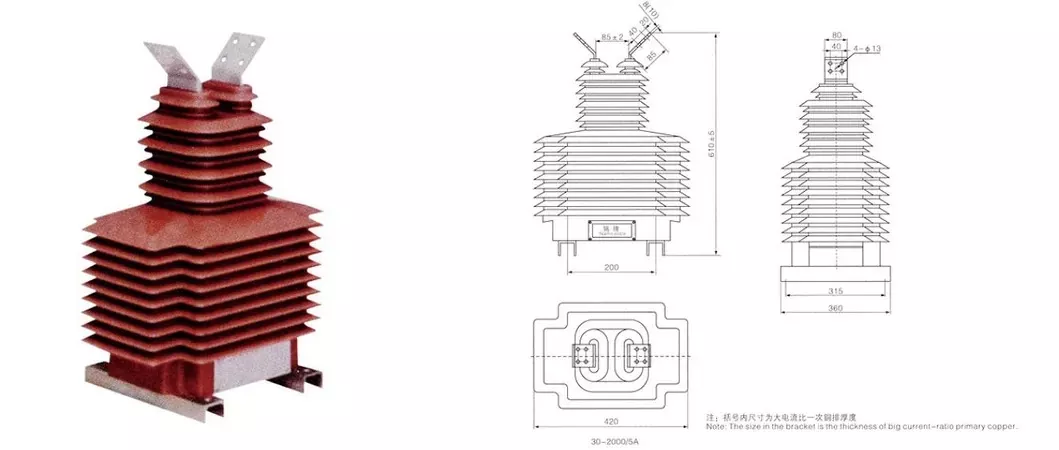

Gaminio brėžinys

Pagrindinis techninis parametras (LZZB9-35/250W1)

1.Vardinis izoliacijos lygis: 40,5/95/185kV

2. Apkrovos galios koeficientas: cos ø=0,8 (atsilikimas)

3. Nominali antrinė srovė: 5A (arba 2A, 1A)

4. Vardinis dažnis: 50 Hz arba 60 Hz

5. Aplinkos temperatūra: -5 ℃ ~ + 40 ℃

6. Gaminio standartas: IEC185, GB1208-2006

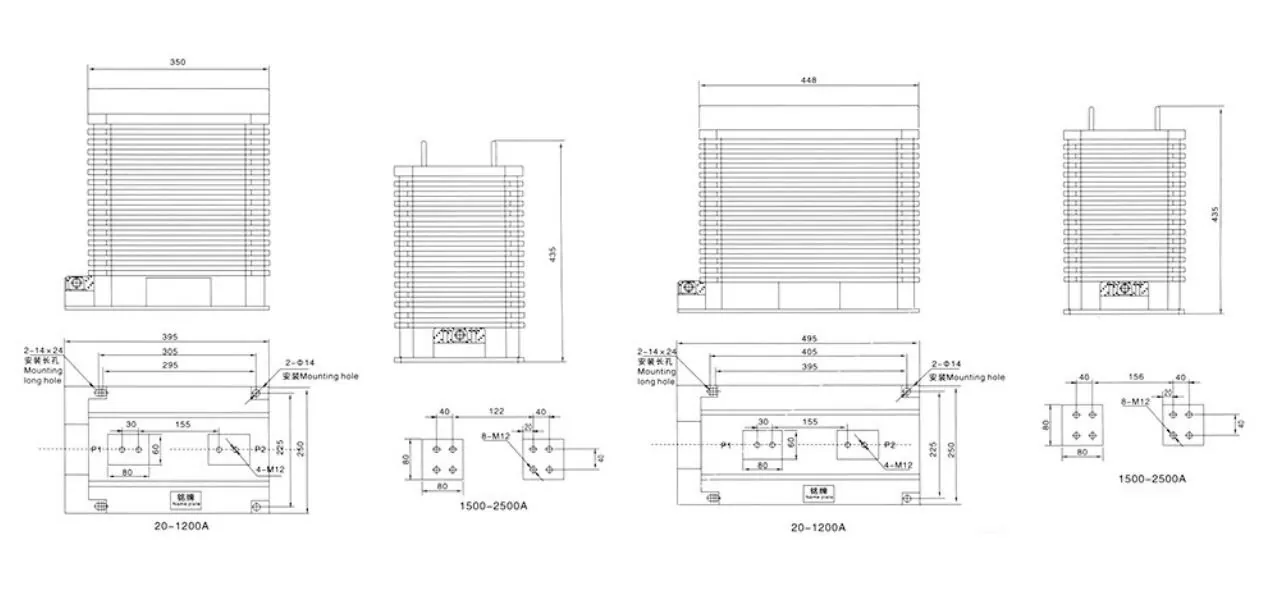

Bendras matmuo

LZZB epoksidinės dervos liejimo izoliuotas stulpelio tipo srovės transformatorius naudojamas oro izoliuotoms skirstomosioms spintoms KYN28A, XGN15 ir HXGN17. Aukštos įtampos patalpos žiediniams pagrindiniams blokams, dėžiniams transformatoriams ir kabelių paskirstymo dėžėms; Elektrinės elektros suvartojimas, pramonės ir kasybos paskirstymo patalpų apskaita/apsauga; Dideliame aukštyje, didelės drėgmės ir labai užterštos vietovės (neprivalomas nuo taršos tipo su padidintu kopimo atstumu)

DUK

Klausimas: Kaip jūs tai išbandėte?

A: Prašome pasikonsultuoti su mūsų darbuotojais. Ji išsamiai paaiškins testavimo procesą.

K: Kokios kainos sąlygos?

A: FOB, CFR ir CIF priklauso nuo jūsų reikalavimų.

Kl .: Jei neturime piešimo, ar galite piešti man?

A. Taip, mes atsiųsime jums piešinį, jei galėsite mums pateikti išsamias specifikacijas.

K: Kada galiu gauti pavyzdį?

A: Tai priklauso nuo pavyzdžio specifikacijų.

K: Galiu rasti produktą jūsų kataloge; ar galite pagaminti šį produktą man?

A: Taip, mes galime pagaminti visus kataloguose esančius produktus.
