Kas yra kombinuotieji transformatoriai ir kodėl jie būtini šiuolaikinėms elektros energijos sistemoms?

Energijos sistemoms tampant vis kompaktiškesnėmis, išmanesnėmis ir efektyvesnėmis, daugiafunkcinės elektros įrangos paklausa ir toliau auga. Viena iš tokių naujovių yraKombinuotas transformatorimus, įrenginys, sujungiantis kelias matavimo ir apsaugos funkcijas į vieną įrenginį. Plačiai naudojami vidutinės ir aukštos įtampos įrenginiuose, kombinuoti transformatoriai atlieka svarbų vaidmenį užtikrinant tikslų matavimą, patikimą apsaugą ir optimizuotą įrengimo erdvę.

Šiame išsamiame vadove tyrinėjame, kas yra kombinuotieji transformatoriai, kaip jie veikia, pranašumus prieš tradicinius sprendimus ir kodėl komunalinės paslaugos ir pramonės operatoriai visame pasaulyje jais pasitiki.

Straipsnio santrauka

Šiame straipsnyje pateikiamas išsamus kombinuotų transformatorių paaiškinimas, įskaitant jų struktūrą, veikimo principus, pagrindinius privalumus, technines specifikacijas ir pritaikymą realiame pasaulyje. Jame taip pat palyginami kombinuoti transformatoriai su atskirais srovės ir įtampos transformatoriais, sprendžiami dažniausiai užduodami klausimai per platų DUK skyrių ir pabrėžiama geriausia pasirinkimo ir įrengimo praktika.

Turinys

• Kas yra kombinuotasis transformatorius?
• Kokie komponentai sudaro kombinuotą transformatorių?
• Kaip veikia kombinuoti transformatoriai?
• Kokie kombinuotųjų transformatorių tipai yra?
• Kodėl kombinuoti transformatoriai yra geresni nei atskiri įrenginiai?
• Kur dažniausiai naudojami kombinuoti transformatoriai?
• Kokios yra pagrindinės techninės specifikacijos?
• Kaip pasirinkti tinkamą kombinuotąjį transformatorių?
• Dažnai užduodami klausimai apie kombinuotus transformatorimus

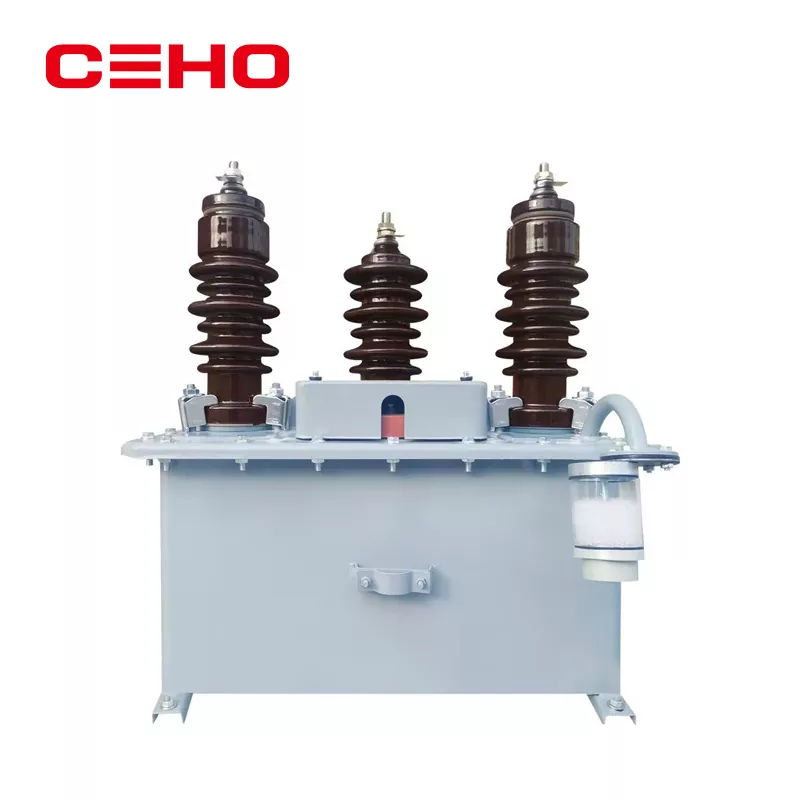

Kas yra kombinuotasis transformatorius?

Kombinuotas transformatorius, taip pat žinomas kaip kombinuotas instrumentų transformatorius, integruoja asrovės transformatorius (CT)ir aįtampos transformatorius (VT arba PT)į vieną kompaktišką įrenginį. Pagrindinis jo tikslas yra teikti tikslius srovės ir įtampos signalus, skirtus matavimui, matavimui, apsaugai ir valdymui elektros energijos sistemose.

Sujungus šias funkcijas, komunalinės paslaugos gali sumažinti diegimo sudėtingumą, sutaupyti vietos ir padidinti sistemos patikimumą. Tokie gamintojai kaipCEHO POWER TECHNOLOGY GROUP CO., LTD.suprojektuoti kombinuotus transformatorius, kad jie atitiktų tarptautinius standartus, kartu užtikrinant ilgalaikį veikimo stabilumą.

Kokie komponentai sudaro kombinuotą transformatorių?

Tipiškas kombinuotas transformatorius susideda iš kelių integruotų komponentų, sukurtų užtikrinti našumą ir ilgaamžiškumą:

• Pirminė izoliacijos sistema (alyva arba sauso tipo)
• Srovės transformatoriaus šerdis ir antrinės apvijos
• Įtampos transformatoriaus šerdis ir antrinės apvijos
• Antrinė gnybtų dėžutė
• Apsauginis korpusas (porcelianas arba kompozitas)

Šie komponentai yra sukurti kaip vieninga struktūra, užtikrinanti nuoseklų izoliacijos koordinavimą ir sumažintus gedimo taškus.

Kaip veikia kombinuoti transformatoriai?

Kombinuoti transformatoriai veikia tuo pačiu metu sumažindami didelę srovę ir aukštą įtampą iš pirminės sistemos iki standartinių antrinių verčių, tinkamų skaitikliams, relėms ir valdymo įtaisams.

Srovės transformatoriaus sekcija sukuria proporcingą antrinę srovę, o įtampos transformatoriaus sekcija – proporcingą antrinę įtampą. Abu išėjimai yra izoliuoti nuo aukštos įtampos pirminės grandinės, todėl užtikrinama sauga ir matavimo tikslumas.

Kokie kombinuotųjų transformatorių tipai yra?

Kombinuoti transformatoriai gali būti įvairių konfigūracijų, atsižvelgiant į sistemos reikalavimus:

• Alyvos kombinuoti transformatoriai
• Sauso tipo kombinuoti transformatoriai
• Lauke montuojami ant stulpo įrenginiai
• Dujomis izoliuoti kombinuoti transformatoriai

Kiekvienas tipas skirtas tam tikriems įtampos lygiams, aplinkos sąlygoms ir montavimo būdams.

Kodėl kombinuoti transformatoriai yra geresni nei atskiri įrenginiai?

Palyginti su atskirų srovės ir įtampos transformatorių naudojimu, kombinuoti transformatoriai turi keletą privalumų:

Dėl šių privalumų kombinuoti transformatoriai ypač tinka šiuolaikinėms pastotėms ir išmaniųjų tinklų projektams.

Kur dažniausiai naudojami kombinuoti transformatoriai?

Kombinuoti transformatoriai plačiai naudojami įvairiose pramonės šakose ir energijos infrastruktūrose:

• Vidutinės ir aukštos įtampos pastotės
• Energijos gamybos įrenginiai
• Atsinaujinančios energijos sistemos
• Pramoniniai paskirstymo tinklai
• Išmaniųjų tinklų ir automatikos projektai

Norėdami gauti daugiau įžvalgų apie galios matavimo sprendimus, apsilankykite prietaisų transformatorių sprendimai.

Kokios yra pagrindinės techninės specifikacijos?

Vertindami kombinuotus transformatorius, inžinieriai paprastai atsižvelgia į šiuos parametrus:

Kaip pasirinkti tinkamą kombinuotąjį transformatorių?

Norint pasirinkti tinkamą kombinuotąjį transformatorių, reikia atidžiai apsvarstyti sistemos įtampą, srovės stiprumą, tikslumo reikalavimus, aplinkos sąlygas ir atitiktį atitinkamiems standartams.

Darbas su patyrusiais gamintojais kaipCEHO POWER TECHNOLOGY GROUP CO., LTD.užtikrina profesionalią techninę pagalbą, pritaikytus sprendimus ir ilgalaikį veikimo patikimumą.

Dažnai užduodami klausimai apie kombinuotus transformatorimus

Kokia yra pagrindinė kombinuoto transformatoriaus paskirtis?

Pagrindinis kombinuoto transformatoriaus tikslas yra užtikrinti tikslius srovės ir įtampos matavimus, tuo pačiu sumažinant įrengimo vietą ir sudėtingumą.

Kodėl pastotėse naudojami kombinuoti transformatoriai?

Jie naudojami, nes pagerina patikimumą, supaprastina laidus ir palaiko tikslias apsaugos ir matavimo funkcijas.

Kokie standartai taikomi kombinuotiesiems transformatoriams?

Bendrieji standartai apima IEC 61869, IEEE C57 ir atitinkamas regionines komunalinių paslaugų specifikacijas.

Kiek ilgai tarnauja kombinuotas transformatorius?

Tinkamai suprojektavus, sumontavus ir prižiūrint, kombinuoti transformatoriai gali patikimai veikti 25–30 metų ar ilgiau.

Dėl ko kombinuoti transformatoriai tinka išmaniesiems tinklams?

Dėl kompaktiško dizaino, tikslumo ir suderinamumo su skaitmeninėmis stebėjimo sistemomis jie idealiai tinka išmaniojo tinklo programoms.
