Kas yra dėžutės tipo pastotė?

Kas iaA Dėžės tipo pastotė?

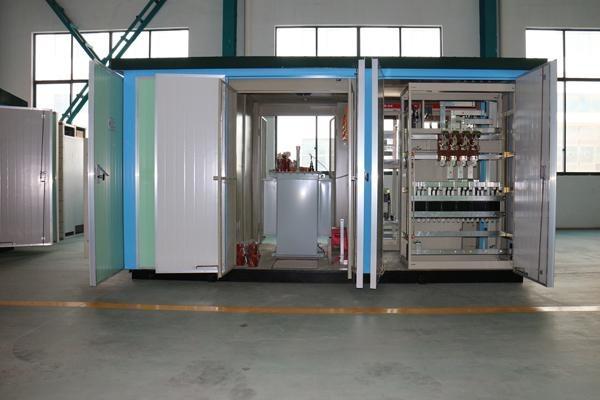

A Dėžės tipo pastotėtaip pat žinomas kaip a surenkamiejiarba kompaktiška pastotė, yra gamykloje surinktas, uždaras įrenginys, kuriame visi pagrindiniai tradicinės elektros pastotės komponentai sujungiami į vieną, oro sąlygoms atsparų metalinį korpusą. Jis skirtas vidutinės (MV) į žemos įtampos (LV) galios transformavimui ir paskirstymui.

Pagalvokite apie tai kaip apie „plug and play“ elektros paskirstymo stotį, kuri pakeičia didelius, mūrinius pastočių pastatus.

Komponentai adėžės tipo pastotę

A dėžės tipo pastotę suprojektuotas su trimis pagrindiniais skyriais: aukštos įtampos skirstomuoju įrenginiu, transformatoriumi ir žemos įtampos paskirstymo įranga. Kiekvienas skyrius atlieka svarbų vaidmenį užtikrinant efektyvų energijos konvertavimą ir paskirstymą.

Aukštos įtampos skirstomieji įrenginiai

Paprastai veikia esant 10 kV arba 35 kV vardinei įtampai.

Yra vietinės gamybos arba importuotų žiedinių pagrindinių blokų ir vakuuminių grandinės pertraukiklių.

Įrengtas srovę ribojančiais saugikliais, kad padidintų saugumą.

Transformatoriai

Galimos tiek alyvoje panardintos, tiek sauso tipo konfigūracijos.

Gali priimti transformatorius iki 1600 kVA.

Turi apsauginį gaubtą, pagamintą iš izoliacinių arba metalinių medžiagų.

Žemos įtampos paskirstymo įranga

Apima energijos paskirstymo plokštes, apšvietimo plokštes, matavimo plokštes ir reaktyviosios galios kompensavimo plokštes.

Įrengtos automatinės temperatūros ir kondensato valdymo sistemos.

Padeda užtikrinti efektyvų energijos tiekimą vartotojui.

Konteinerių tipo pastočių ypatybės

(1) pažangi technologija, saugi ir patikima; (2) Aukštas automatizavimo laipsnis; (3) Gamyklinis surenkamasis gaminimas; (4) lanksčios konfigūracijos parinktys; (5) ekonomiškas ir greiti rezultatai; (6) kompaktiškas plotas; (7) Estetiškai patrauklus dizainas, puikiai derantis su aplinka.

Dėžės tipo pastočių klasifikacija

1) Modulinis tipas. Aukštos ir žemos įtampos skirstomieji įrenginiai ir transformatorius yra metaliniame korpuse, o darbo praėjimas yra rezervuotas aukštos ir žemos įtampos paskirstymo įrangoje. Šio tipo konteinerinės pastotės yra gana didelės ir šiandien naudojamos retai.

(2) Integruoto įrenginio tipas. Užuot naudoję esamus pilnus įrangos komplektus, aukštos ir žemos įtampos valdymo ir apsaugos įtaisai montuojami tiesiai korpuso viduje, kad būtų sudarytas vienas blokas. Šie korpusai, skirti eksploatuoti nereikalaujant priežiūros, neturi valdymo praėjimo ir yra kompaktiški; jos dar žinomos kaip europietiško tipo arba standartinio tipo dėžės tipo pastotės.

(3) Integruotas tipas. Ši konstrukcija supaprastina aukštos įtampos valdymo ir apsaugos įtaisus, nes tiek aukštos, tiek žemos įtampos paskirstymo įranga ir pagrindinis transformatoriaus korpusas kartu yra transformatoriaus alyvos bake, sudarydami vieną vienetą. Jis yra dar kompaktiškesnis, jo tūris panašus į tokios pat talpos alyvos transformatorių – maždaug trečdalis europietiško tipo dėžinės pastotės dydžio. Ji taip pat žinoma kaip amerikietiško tipo dėžutės tipo pastotė arba kompaktinio tipo dėžės tipo pastotė.

Tipai ir modeliaidėžės tipo pastotęs

dėžės tipo pastotęs yra įvairių modelių ir konfigūracijų, kad atitiktų skirtingus veiklos poreikius. Kiekvienas modelis yra kruopščiai sukurtas taip, kad pasiūlytų konkrečius pranašumus ir atitiktų unikalius naudotojų poreikius.

Įprasti modeliai

Aukštos įtampos skirstomųjų įrenginių modeliai

Sauso tipo transformatorių spintelių modeliai

Žemos įtampos skirstomųjų įrenginių modeliai

Pasauliniai standartiniai modeliai

Europos stilius: Didesnis dydis su centralizuotais komponentais.

Amerikietiškas stilius: Siūlo geresnes aušinimo savybes, bet yra didesnio dydžio.

Integruota: Mažesnis plotas, tačiau siūlo privalumų, panašių į amerikietišką stilių.

Eksploatavimo ir priežiūros gairės

Veiksmingos eksploatavimo ir priežiūros strategijos yra labai svarbios eksploatavimo trukmei ir patikimumuidėžės tipo pastotęs. Reguliarus patikrinimas ir techninė priežiūra apsaugo nuo netikėtų gedimų ir užtikrina nepertraukiamą elektros energijos tiekimą.

Pagrindiniai veiklos reikalavimai

Sumontuokite ant pakeltos platformos, kad nepatektų vandens.

Užtikrinkite patikimą jungtį su įžeminimo tinklu, kad užtikrintumėte saugumą.

Aplink pastotę laikykite švarią ir be šiukšlių.

Reguliarūs patikrinimai ir techninė priežiūra

Reguliariai tikrinkite aukštos įtampos įrangą ir transformatorius.

Norėdami užtikrinti saugų veikimą, atlikite izoliacijos bandymus.

Prižiūrėkite aušinimo sistemą, kad išvengtumėte perkaitimo.

Iššūkiai ir svarstymai

Norsdėžės tipo pastotęs siūlo daug privalumų, taip pat yra iššūkių, kuriuos reikia atidžiai apsvarstyti. Šie iššūkiai apima įvairius aspektus, įskaitant poveikį aplinkai ir veiklos apribojimus.

Aplinkosaugos ir saugos klausimai

Perkaitimo pavojus ir tinkamos ventiliacijos poreikis.

Galimas poveikis aplinkai dėl netinkamo medžiagų šalinimo.

Apsaugos priemonės, apsaugančios nuo neteisėtos prieigos.

Veiklos apribojimai

Tam tikrų transformatorių modelių talpos apribojimai.

Reikia nuolatinės priežiūros, kad būtų išvengta eksploatacinių problemų.

Iššūkiai, susiję su integravimu su esamomis sistemomis.

Išvada

Dėžės tipo pastotė yra gamykloje surinktas uždaras metalinis įrenginys, skirtas MV-LV galios transformavimui ir paskirstymui, integruojantis pagrindinius komponentus (aukštos įtampos skirstytuvus, transformatorius, žemos įtampos įrangą) kaip „plug-and-play“ alternatyvą tradicinėms pastotėms.

Jis pasižymi pažangiomis technologijomis, lanksčia konfigūracija, kompaktišku dydžiu ir ekonomiškumu, trijų pagrindinių tipų (modulinio, europietiško, amerikietiško) ir įvairių modelių, kad atitiktų skirtingus poreikius. Tinkamas veikimas ir priežiūra yra būtini norint išspręsti tokias problemas kaip perkaitimas ir integracijos problemos.

CEHO Electric išsiskiria savo pagrindiniu privalumu – lanksčiu pritaikymu, siūlydama pritaikytus sprendimus (įtampa, talpa, taikymo scenarijus), apimančius visus standartinius modelius. Jame naudojami aukštos kokybės pagrindiniai komponentai ir griežtai kontroliuojami transformatoriai stabilumui užtikrinti, taip pat išmanus žemos įtampos valdymas. Standartizuotas surenkamasis gaminys, patogi priežiūra ir profesionalus aptarnavimas po pardavimo užtikrina efektyvius, saugius ir ekonomiškus energijos sprendimus.

Jei turite kokių nors susijusių poreikių, apsilankykite mūsų svetainėje, kad gautumėte daugiau informacijos, arba tiesiogiai pasikonsultuokite su mūsų profesionalia komanda. Prisiminkite, pasirenkateCEHO reiškia rinktis patikimumą ir naujoves!

DUK dėžutės tipo pastotė (surenkama / kompaktinė pastotė).S

Pagrindinė informacija

1 klausimas: kas yra dėžutės tipo pastotė?

A: Dėžės tipo pastotė, dar vadinama surenkama arba kompaktiška pastotė, yra gamykloje surinktas uždaras blokas, kuriame visi pagrindiniai tradicinės elektros pastotės komponentai sujungiami į vieną, oro sąlygoms atsparų metalinį korpusą. Jis naudojamas vidutinės įtampos (MV) į žemos įtampos (LV) galios transformavimui ir paskirstymui, veikia kaip "plug and play" alternatyva dideliems mūriniams pastočių pastatams.

2 klausimas: kokie yra pagrindiniai dėžės tipo pastotės komponentai?

A: Jį sudaro trys pagrindiniai skyriai, kurių kiekvienas atlieka svarbų vaidmenį konvertuojant ir paskirstant energiją:

Aukštos įtampos skirstomieji įrenginiai: dažniausiai veikia esant 10 kV arba 35 kV įtampai, su žiediniais pagrindiniais blokais, vakuuminiais jungikliais ir srovę ribojančiais saugikliais.

Transformatoriai: Galimos alyvoje panardintos ir sauso tipo konfigūracijos, galinčios iki 1600 kVA, su apsauginiu izoliuojančiu arba metaliniu gaubtu.

Žemos įtampos paskirstymo įranga: apima energijos paskirstymo skydus, apšvietimo skydus, matavimo skydus, reaktyviosios galios kompensavimo skydus ir automatines temperatūros / kondensato valdymo sistemas.

Savybės

3 klausimas: kokios yra pagrindinės dėžės tipo pastočių savybės?

A: Pagrindinės funkcijos yra šios: (1) pažangi technologija, saugi ir patikima; (2) Aukštas automatizavimo laipsnis; (3) Gamyklinis surenkamasis gaminimas; (4) lanksčios konfigūracijos parinktys; (5) ekonomiškas ir greiti rezultatai; (6) kompaktiškas plotas; (7) Estetiškai patrauklus dizainas, derantis su aplinka.

Klasifikacija ir modeliai

4 klausimas: kokios yra pagrindinės dėžės tipo pastočių klasifikacijos?

A: Yra trys pagrindiniai tipai:

Modulinis tipas: Aukštos ir žemos įtampos skirstomieji įrenginiai ir transformatorius yra metaliniame korpuse su darbiniu praėjimu; gana didelis ir dabar retai naudojamas.

Integruoto įrenginio tipas: aukštos ir žemos įtampos valdymo/apsaugos įtaisai montuojami tiesiai į korpusą (nėra darbinio praėjimo), nereikalauja priežiūros, kompaktiški; taip pat vadinamas europietiško stiliaus arba standartinio tipo.

Integruotas tipas: Aukštos ir žemos įtampos paskirstymo įranga ir pagrindinis transformatoriaus korpusas yra transformatoriaus alyvos bake, kompaktiškesnis (apie 1/3 dydžio europietiško stiliaus); taip pat vadinamas amerikietiško stiliaus arba kompaktinio tipo.

5 klausimas: kokie dėžutės tipo pastočių modeliai yra prieinami?

A: Yra įvairių modelių, skirtų skirtingiems poreikiams patenkinti, įskaitant: aukštos įtampos skirstomųjų įrenginių modelius, sauso tipo transformatorių spintų modelius, žemos įtampos skirstomųjų įrenginių modelius, visuotinius standartinius modelius (europietiškas: didesnis su centralizuotais komponentais; amerikietiškas: geresnis aušinimas, bet didesnis; integruotas: mažesnis plotas su amerikietiško stiliaus pranašumais).

Naudojimas ir priežiūra

6 klausimas: kokie yra pagrindiniai dėžutės tipo pastočių eksploatavimo reikalavimai?

A: Pagrindiniai reikalavimai yra šie: (1) Įrengti ant pakeltos platformos, kad vanduo nepatektų; (2) Saugumui užtikrinti patikimą jungtį su įžeminimo tinklu; (3) Laikykite aplink pastotę švarią ir be šiukšlių.

7 klausimas: kokių reguliarių patikrinimų ir techninės priežiūros reikia dėžutės tipo pastotėms?

A: Reguliari techninė priežiūra apima: (1) aukštos įtampos įrangos ir transformatorių patikrinimą; (2) izoliacijos bandymų atlikimas, siekiant užtikrinti saugų veikimą; (3) Aušinimo sistemos priežiūra, kad būtų išvengta perkaitimo.

Iššūkiai ir svarstymai

8 klausimas: į kokius aplinkosaugos ir saugos aspektus reikėtų atkreipti dėmesį į dėžės tipo pastotes?

A: Pagrindinės aplinkybės yra šios: (1) Perkaitimo pavojus, reikalaujantis tinkamo vėdinimo; (2) galimas netinkamo medžiagų šalinimo poveikis aplinkai; (3) Saugumo priemonės, skirtos užkirsti kelią neteisėtai prieigai.

9 klausimas. Kokius veikimo apribojimus turi dėžutės tipo pastotės?

A: Pagrindiniai apribojimai yra šie: (1) tam tikrų transformatorių modelių talpos apribojimai; 2) nuolatinės priežiūros poreikis, siekiant išvengti eksploatavimo problemų; (3) Integracijos su esamomis sistemomis iššūkiai.
