Vidinis aukštos įtampos vakuuminis grandinės pertraukiklis VS1

„Ceho“ gali pasiūlyti VS1 vidaus aukštos įtampos vakuuminį grandinės pertraukiklį su visapusiška aptarnavimu po pardavimo ir savalaikį pristatymą. Šio vakuuminio grandinės pertraukiklio veikimo principas yra toks, kad, veikiant veikimo mechanizmui, atskiriant judantį kontaktą ir statinį kontaktą, tarp kontaktų susidaro elektros lankas, o kontaktų paviršius aukštoje temperatūroje išgaruoja garus. Ypatinga šio gaminio kontaktinio dizaino forma sukuria magnetinį lauką, kai praeina srovė. Veikiant šiam magnetiniam laukui, elektros lankas greitai juda išilgai kontaktinio paviršiaus tangentinės krypties. Kai kurie metalo garai kondensuojasi ant metalinio cilindro (skydo), o lankas natūraliai praeina per nulį ir tada užgęsta. Kai lankas užgęsta, dielektrinė stipris tarp kontaktų greitai atsistato

Siųsti užklausą

Prekės aprašymas

Galite būti tikri, kad įsigysite VS1 vidaus aukštos įtampos vakuuminį grandinės pertraukiklį iš „Ceho“. Vakuuminis grandinės pertraukiklis tinkamas naudoti elektros sistemose, kurių vardinė įtampa yra 12kv apsaugos tikslais, taip pat elektros tinklų įrangos ir pramonės elektros įrangos valdymo blokuose. Jis gali būti komplektuojamas su KYN28(GZS1). Įvairių tipų skirstomųjų spintelių skydai, tokie kaip XGN ir GG-1A. Susiję produktai: izoliaciniai vežimėliai, saugiklių vežimėliai ir kiti įtampos transformatorių vežimėliai.

Produkto standartai

♦ IEC62271-100 aukštos įtampos skirstomieji ir valdymo įrenginiai, 100 dalis: kintamosios srovės grandinės pertraukikliai

♦ GB1984 aukštos įtampos kintamosios srovės grandinės pertraukikliai

♦ GB/T11022 Bendrosios aukštos įtampos skirstomųjų ir valdymo įrenginių standartų specifikacijos

♦ JB/T 3855 aukštos įtampos kintamos srovės vakuuminiai grandinės pertraukikliai

♦ DL/T402 Aukštos įtampos kintamosios srovės grandinės pertraukiklių specifikacija

Aplinkos sąlygos

♦ Aplinkos temperatūra:-15℃~+40℃;

♦ Aukštis: ≤1000m;

♦ Santykinė oro drėgmė: paros vidurkis ≤95%, mėnesio vidurkis ≤90%；

♦ Žemės drebėjimo intensyvumas: ≤8 lygis;

♦ Vietos, kuriose nėra ugnies, sprogimo pavojaus, labai nešvaru, cheminė korozija, taip pat stipri vibracija

Techninė data

Nr.	Prekė	Vienetas	Data
1	Nominali įtampa	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Vardinis trumpalaikis maitinimo dažnis, atsparus įtampai (1 min.)		90/102? ? ? ? ? ? ? ? ??65/79
3	Vardinė žaibo impulsų atlaikymo įtampa		50/59? ? ? ? ? ? ? ? ??125/145
4	Vardinis dažnis	Hz	50
5	Nominali srovė	A	630? ? ? ? ? ? ? ? ? ? ? ?630? ? ? ? ? ? ? ? ? ? ? ? 1250
			1250? ? ? ? ? ? ? ? ? ? ?1250? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Nominali trumpalaikė tolerantiška srovė	The	20 50 50	25 63 63	31.5 80 80
7	Vardinė smailės tolerantiška srovė
8	Nominali trumpojo jungimo uždarymo srovė (pika)
9	Nominali veikimo seka		O-0.3s-co-180s-co
10	Mechaninis gyvenimas	Laikai	20000
11	Nominali darbinė įtampa	V	AC/DC220, AC/DC110
12	Atidarymo laikas	ms	20-50
13	uždarymo laikas		30-70
14	Nominali trumpojo jungimo srovės pertraukimo trukmė		50

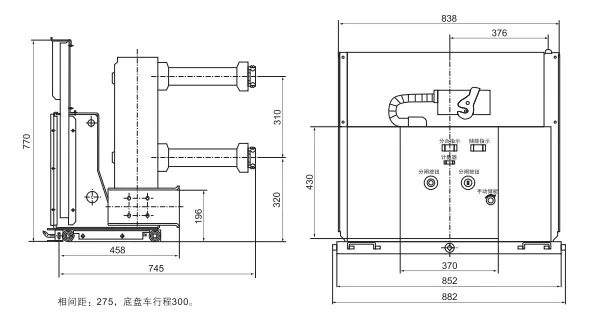

Bendrų matmenų brėžinys
