Trifazis epoksidinės dervos liejimo kombinuotas instrumentų transformatorius

Kaip profesionalus gamintojas, „Ceho“ norėtų pateikti jums trifazį epoksidinės dervos liejimo kombinuotąjį instrumentų transformatorių. Kombinuotų transformatorių konstrukcijos ypatybės yra be alyvos, miniatiūrinės, didelio patikimumo ir nereikalaujančios priežiūros. Pavyzdžiui, transformatorius naudoja epoksidinės dervos izoliaciją ir aukštos įtampos epoksidinės dervos visiškai uždarą vakuuminį liejimą, o tai pagerina įrangos izoliacijos našumą ir saugumą. Be to, kombinuoto transformatoriaus antriniai laidai ir kabeliai sujungiami naudojant sandarias jungiamąsias dėžes, kurios turi apsaugos nuo vagysčių funkcijas ir yra patogios tikrinti vietoje.

Techniniai parametrai

Kombinuotieji transformatoriai apima įvairius tipus, tokius kaip įprasti srovės transformatoriai, per tipo srovės transformatoriai, daugiapakopiai srovės transformatoriai ir srovės transformatoriai su skirtingais transformacijos koeficientais. Įprastas srovės transformatorius susideda iš pirminės apvijos, antrinės apvijos, geležinės šerdies ir rėmo, korpuso, laidų gnybtų ir tt Kombinuoto instrumentinio transformatoriaus veikimo principas panašus į transformatoriaus. Perteklinis srovės transformatorius neturi pirminės apvijos ir generuoja magnetinį srautą per laidą, einantį per geležies šerdį, taip generuodamas antrinę srovę. Kelių čiaupų srovės transformatoriai gauna kelis skirtingus transformacijos koeficientus, pridedant kelis čiaupus, kad atitiktų skirtingų apkrovos srovių poreikius. Srovės transformatoriai su skirtingais transformacijos koeficientais suteikia kelias nepriklausomas apvijas, kad atitiktų skirtingų transformacijos koeficientų ir tikslumo lygių poreikius.

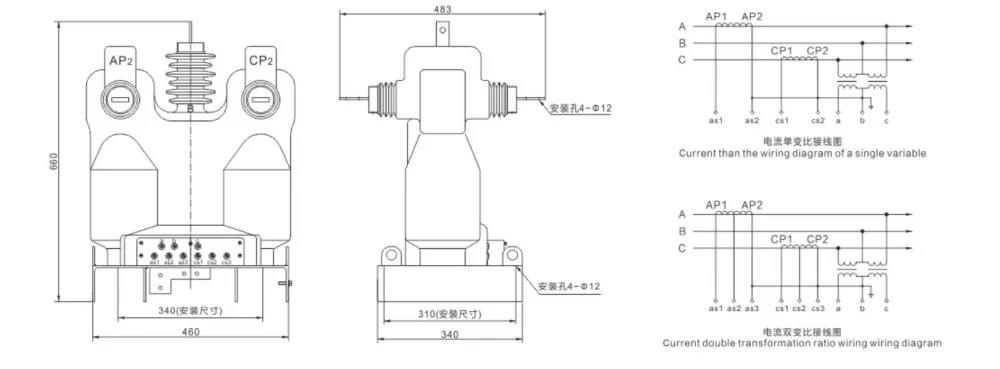

Išoriniai brėžiniai

Taikymas

Trifazis epoksidinės dervos liejimo kombinuotasis instrumentų transformatorius yra plačiai naudojamas energijos apskaitai, matavimui ir apsaugai energijos sistemose. Pavyzdžiui, 10 kV elektros linijose ir atšakose kombinuoti transformatoriai naudojami linijų nuostoliams įvertinti ir elektros energijai matuoti galios transformatorių aukštos įtampos šoninėse atšakose. Be to, yra specialiai sukurta aukštos įtampos apskaitos dėžė (kombinuotas transformatorius), kurią daugiausia sudaro kombinuotas transformatorius ir elektros skaitiklio dėžė. Jis turi aukšto matavimo tikslumo, lengvo svorio, lengvo montavimo ir apsaugos nuo elektros vagystės pranašumus.
