Alyva panardinamas paskirstymo transformatorius su čiaupo keitikliu be apkrovos

Alyva panardinamas paskirstymo transformatorius su be apkrovos čiaupų keitikliu yra patikimas Ceho gamyklos gaminys. Šerdyje naudojami didelio pralaidumo grūdeliai orientuoti šalto valcavimo silicio plieno lakštai. Jis turi šerdies tipo dizainą su visiškai iškreiptomis jungtimis ir segmentuotą struktūrą. Šerdies kolonos turi daugiapakopį pakopinį apskritą skerspjūvį, o jungas ir šerdis išlaiko vienodus skerspjūvius.

Šio gaminio šerdyje naudojami didelio pralaidumo grūdeliai orientuoti šalto valcavimo silicio plieno lakštai. Jis turi šerdies tipo dizainą su visiškai iškreiptomis jungtimis ir segmentuota struktūra. Šerdies kolonos turi daugiapakopį pakopinį apskritą skerspjūvį, o jungas ir šerdis išlaiko vienodus skerspjūvius.

Apvijose naudojami gofruoti alyvos kanalai su nelako impregnavimu ir suspaudimo juostomis. Visos apvijos yra koncentrinės ritės. Aukštos įtampos apvijoje yra čiaupų įtampos reikalavimus atitinkantys čiaupai, prijungti prie atšakų keitiklio, sumontuoto ant bako dangčio. Tai leidžia perduoti įtampą tarp 10 kV ir 20 kV ir reguliuoti čiaupo įtampą po maitinimo atjungimo.

Apsaugos įtaisai 30 ~ 2000 kVA transformatoriuose yra slėgio mažinimo vožtuvai. Dujų relės su signalizacijos ir išjungimo gnybtais gali būti montuojamos pagal vartotojo poreikius. Alyvos temperatūros matavimo prietaisai Visi transformatoriai turi stiklinius termometro lizdus, ​​sumontuotus bako viršuje, 120 ± 10 mm išsikišančius į alyvą. 1000–2000 kVA transformatoriai turi lauko signalo termometrus. Alyvos skirstomasis transformatorius su tuščiosios eigos atšakų keitiklio bakeliais yra sukonstruoti su gofruotomis sienelėmis, padengta patvaria milteliniu būdu dengta dažų plėvele. Gofruoti pelekai ne tik vėsina, bet ir veikia kaip „kvėpuojantys“ elementai, jų elastingumas kompensuoja alyvos tūrio pokyčius dėl temperatūros svyravimų. Todėl visiškai sandarūs transformatoriai pašalina alyvos konservatoriaus poreikį, todėl sumažėja bendras aukštis. Vakuuminis alyvos užpildymas kapsuliavimo metu visiškai pašalina drėgmę iš transformatoriaus, neleidžiant transformatoriaus alyvai liestis su oru. Tai veiksmingai blokuoja deguonies ir vandens patekimą, kuris gali pabloginti izoliacijos savybes ir pagreitinti alyvos senėjimą, todėl nereikia periodiškai tirti alyvos mėginių.

Techniniai parametrai

Paskirstymo transformatoriaus patikrinimas prieš eksploataciją

1. Patikrinkite transformatoriaus sertifikavimą; jei sertifikavimas trunka ilgiau nei du mėnesius, iš naujo patikrinkite izoliacijos atsparumą.

2. Patikrinkite alyvos lygį ir alyvos paskirstymo transformatoriaus su be apkrovos čiaupų keitikliu alsuoklio angą; nėra alyvos nuotėkio, alyvos būklė normali, esant tinkamam vėdinimui.

3. Patikrinkite aukštos/žemos įtampos izoliacinių įvorių ir susijusių laidų vientisumą; įsitikinkite, kad varžtai yra tvirti.

4. Patvirtinkite, kad įtampos reguliatoriaus jungiklio padėtis yra teisinga; patikrinkite, ar aukštos / žemos įtampos saugikliai tinkamai suderinti.

5. Užtikrinti, kad apsaugos nuo žaibo įtaisai visiškai veiktų; išmatuota įžeminimo varža turi atitikti standartus.

6. Kabeliuose ar šynose nepastebėta jokių anomalijų.

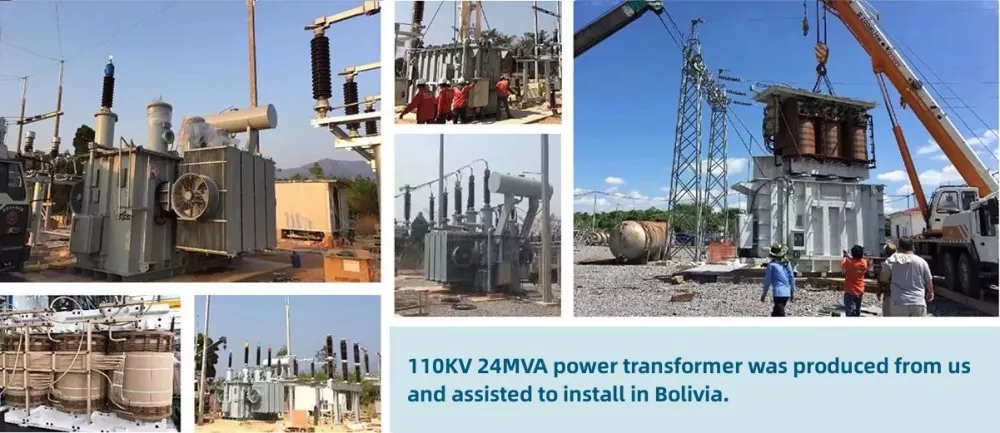

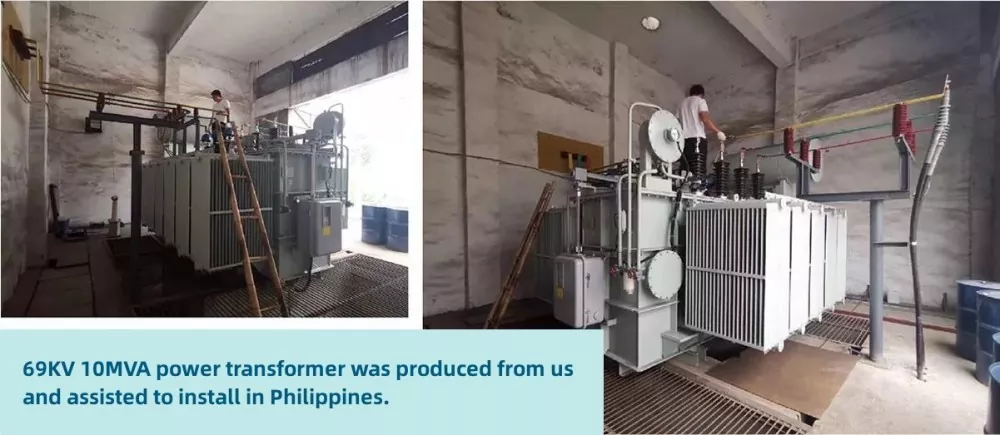

Klientų nuotraukos

Priežiūros pastabos

● Norint pakeisti čiaupo keitiklį, naudojant rankinį valdymą reikia iš anksto suplanuotų išjungimų.

● Reguliariai tikrinkite mechaninį čiaupo keitiklio susidėvėjimą ant alyvos panardinamo skirstomojo transformatoriaus su be apkrovos čiaupų keitikliu.

● Stebėkite alyvos kokybę, kad užtikrintumėte izoliaciją ir aušinimą.
