Elektroninis suformuotas korpuso grandinės pertraukiklis

Kinijos elektroninių formuotų dėklų grandinės pertraukiklių gamintojas – aukštos kokybės OEM / ODM tiekėjai su konkurencingomis kainomis! Elektroniniai MCCB realiuoju laiku gauna srovės signalus per srovės jutiklius (pvz., srovės transformatorius) ir siunčia juos į elektroninį išjungimo bloką (ETU) analizei ir apdorojimui. Kai aptinkama perkrova, trumpasis jungimas arba įžeminimo gedimas, elektroninis modulis išduoda išjungimo komandą, paskatindamas pavarą greitai atjungti grandinę.

Montavimo instrukcijos

Elektroninio liejimo korpuso grandinės pertraukiklio montavimas yra paprastas dėl jų modulinės arba „plug-and-play“ konstrukcijos. Prieš pradėdami montuoti, visada išjunkite pagrindinį maitinimą. Vadovaukitės gamintojo pateikta laidų schema. Įsitikinkite, kad maitinimo laidas ir apkrovos laidas yra tinkamai prijungti. Jei naudojate saulės baterijas ar baterijas, naudokite dvipusį MCCB. Tai užtikrina sistemos saugumą ir apsaugo nuo pažeidimų. Priveržkite visus laidus, kad neatsipalaiduotų. Dėl atsilaisvinusių laidų MCCB suges, kai neturėtų.

Norėdami priveržti gnybtus, naudokite tinkamus įrankius.

Patikrinkite, ar RMCCB tinka jūsų skirstomajam skydeliui.

Įdiegę paspauskite bandymo mygtuką, kad patikrintumėte MCCB.

Pastaba: jei nesate tikri, kaip elgtis, kreipkitės į sertifikuotą elektriką.

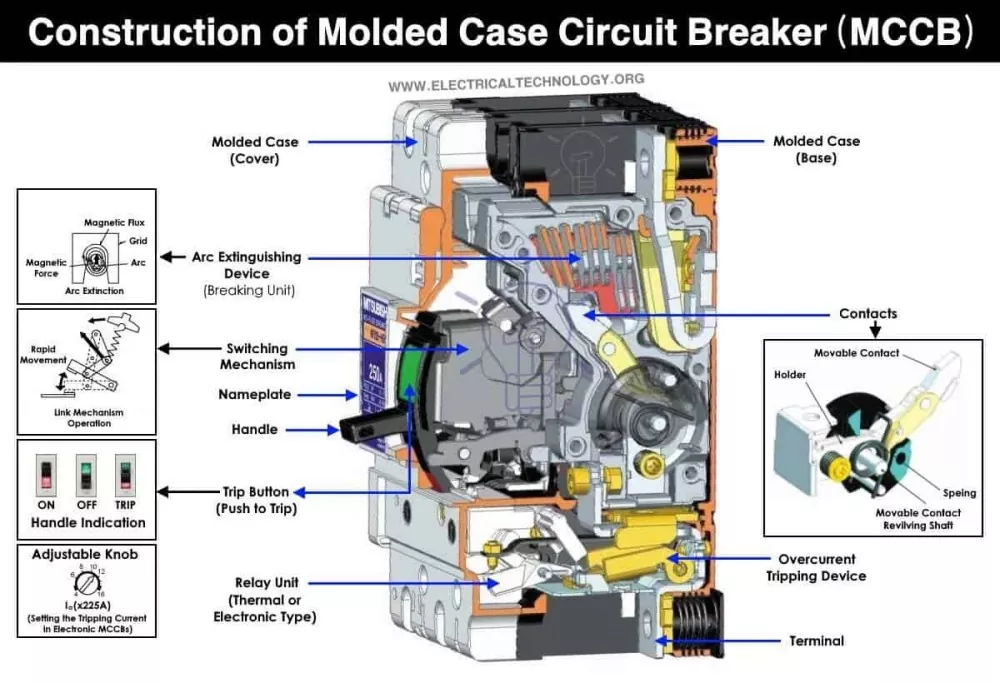

Statyba

MCCB yra sudarytas iš toliau nurodytų pagrindinių dalių, kurių kiekviena išsamiai paaiškinta

1. Lankinis latakas

2. Kontaktai

3. Veikimo mechanizmas

4. Terminalo jungtis

5. Terminis išjungimo įrenginys

6. Magnetinis išjungimo blokas

7. Rankena / Nenuleidžiamas mechanizmas

8. Kelionės mygtukas

Programos

Elektroniniai liejimo korpuso grandinės pertraukikliai atlaiko itin dideles sroves ir idealiai tinka naudoti pramonėje.

Reguliuojamas išjungimo nustatymas: Palyginti su MCB, MCCB turi platesnį pritaikymo diapazoną, kuris gali palaikyti jo veikimą, nes turi didesnę srovės valdymo galimybę ir reguliuojamą išjungimo nustatymo funkciją. Tinka tiek mažos, tiek didelės srovės naudojimui.

Variklio apsauga: MCCB gali apsaugoti didelius variklius nuo perkrovos pažeidimų, kai jie naudojami pramonės srityse. Aukščiau paminėtas reguliuojamas išjungimas sukurtas taip, kad su reikiamu vėlavimu atlaikytų dideles viršįtampio sroves.

Suvirinimo aparato apsauga: Suvirinimo aparatas sunaudoja labai didelę srovę. Jei vis tiek norite pasirinkti MCB, mes, kaip profesionalus gamintojas, galime pasakyti, kad tai nepakeliama. Rekomenduojama MCCB pasirinkti tiesiogiai.

Maitinimo tiektuvo apsauga: Šis gaminys naudojamas elektros tiekimui paskirstyti šimtus amperų tiektuvuose ir netinka MCB.

Generatoriaus apsauga: apsaugo didelius generatorius, skleidžiančius šimtus amperų.

Kondensatorių blokų apsauga: Kondensatorių blokai naudojami galios koeficiento korekcijai. Tuo pačiu metu tai gali užkirsti kelią stipriai srovei.
