Amerikos iš anksto įdiegta dėžutės tipo pastotė

Šioje amerikietiškoje iš anksto įdiegtoje dėžutės tipo pastotėje taip pat yra įrengti įvairūs saugos įtaisai, įskaitant įžeminimo sistemą, apsaugos nuo gedimų įtaisus ir viršįtampių ribotuvus, užtikrinančius, kad maitinimo sistema visada veiktų saugiai ir patikimai. Be to, gaminio dizainas pabrėžia montavimo ir naudojimo paprastumą. Jo iš anksto sumontuoti komponentai apima transformatorius, automatinius jungiklius ir skirstomuosius įrenginius, kurie efektyviai sutrumpina montavimo ciklą ir sumažina darbo sąnaudas. Pastotėje taip pat įrengta pažangi stebėjimo sistema, leidžianti operatoriams stebėti ir valdyti elektros sistemą realiu laiku per centrinę valdymo salę. Amerikietiško tipo surenkamoji modulinė pastotė yra aukštos kokybės sprendimas pramoniniam ir komerciniam pritaikymui, atitinkantis saugaus ir patikimo energijos paskirstymo poreikius ekonomiškai efektyviu būdu.

Techniniai parametrai

● Saugiklis

Amerikietiškos iš anksto įdiegtos dėžutės tipo pastotės aukštos įtampos pusėje nuosekliai sumontuotas atsarginis ir įkišamas saugiklis, užtikrinantis viso diapazono apsaugą. Atsarginis apsauginis saugiklis yra alyvoje panardinamas aukštos įtampos srovę ribojantis saugiklis, turintis didelę pertraukimo galią. Kištukiniai saugikliai įsijungs tik tada, kai transformatoriaus viduje yra gedimas. Dvigubos indukcijos saugiklis gali užtikrinti dvigubą apsaugą nuo srovės ir temperatūros. Jei jis perdegęs, saugiklio šerdį galima lengvai pakeisti vietoje.

Struktūra ir veikimo seka

1. Išdėstymas

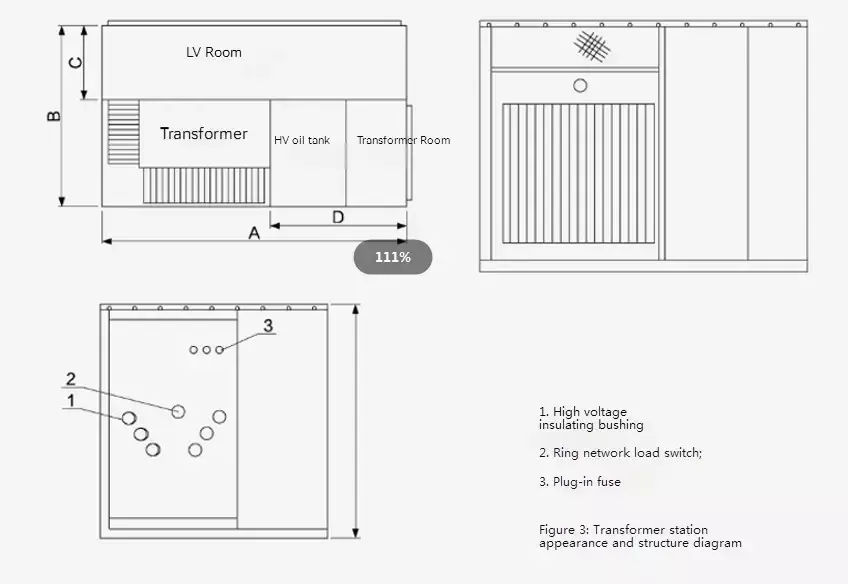

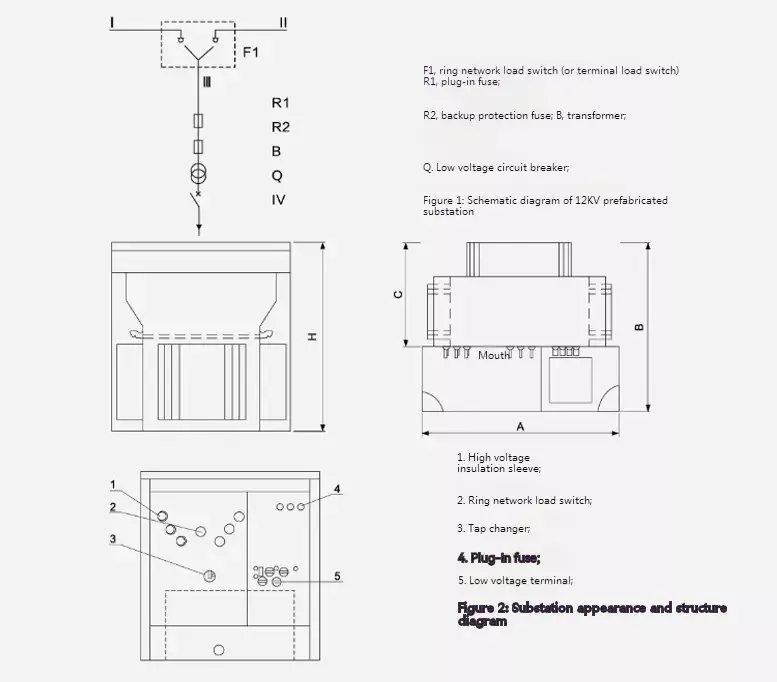

Amerikietiškos iš anksto sumontuotos dėžės tipo pastotės forma ir struktūra parodyta žemiau. Bakas yra padalintas į viršutinį aukšto slėgio baką ir apatinį transformatoriaus baką. Šios dvi dalys yra prijungtos tik elektra ir alyva necirkuliuoja. Tarp jų "I" ir "I" linijos yra žiediniai tinklo tiektuvai, "ll" atšaka yra transformatoriaus atšaka, o "V" yra žemos įtampos išėjimas.

Pastotė gali būti naudojama žiedinio tinklo maitinimo sistemai ir galinio maitinimo sistemai. Linijos ir "l III" atšakos padavimas perjungiamas žiedinio tinklo apkrovos jungikliu. Tuo pačiu metu transformatoriaus aukštos įtampos pusėje įeinančiame gale yra saugiklis, kuris gali apsaugoti atšakos grandinę ir išvengti trumpojo jungimo gedimų, perkrovos ir perkaitimo, taip pat galite pasirinkti aukštos įtampos ekranus. transformatoriaus žemos įtampos galas išvedamas per ampermetrą ir žemos įtampos automatinį jungiklį.

Matmenys ir svoris

2. Transformatorius

Amerikietiškoms iš anksto įdiegtoms dėžutės tipo pastotėms naudojame naujus S9 ir S11 serijos trifazius alyvinius transformatorius su mažais tuščiosios eigos nuostoliais, mažu temperatūros kilimu, mažu triukšmu ir mažu aukščiu. Tiek tuščiosios eigos, tiek apkrovos nuostoliai yra mažesni nei originalaus S9 transformatoriaus.

Transformatorius turi visiškai sandarią struktūrą, kad efektyviai izoliuotų oro taršą ir drėgmę. Alyvos bako viršuje paliekama 40-90 mm oro pagalvė, kuri kartu su gofruota alyvos bako korpuso struktūra atlieka aušinimo ir vidinio slėgio mažinimo vaidmenį.

Matmenys ir svoris
