BS fotovoltinės dėžutės tipo transformatorius

Fotovoltinių elementų gaminama elektros energija yra žemos įtampos nuolatinė srovė. Surinktas ir apverstas į trifazę žemos įtampos kintamosios srovės fazę, BS fotovoltinės dėžutės tipo transformatorius tam skirta fotovoltinė surenkama pastotė padidinama iki 10 kV, 20 kV arba 35 kV ir prijungiama prie tinklo. Fotovoltinės pakopinės surenkamosios pastotės paprastai turi kelias žemos įtampos įėjimo linijas, o žemos įtampos pusėje yra atskiras transformatorius. Surenkamasis transformatorius aprūpintas išmaniąja valdymo sistema, kuri įkelia kiekvieno komponento veikimo būseną į centrinę valdymo patalpą centralizuotam stebėjimui.

Vėjo jėgainių 690 V išėjimo įtampai konvertuoti į 10 kV arba 35 kV, kad būtų galima prijungti prie tinklo, naudojamos specialios surenkamos vėjo energijos pastotės. Paprastai generatorius naudojamas kartu su pakopine surenkama pastotė ir yra tik viena žemos įtampos įėjimo linija.

BS fotovoltinės dėžės tipo transformatoriuje ir surenkamose vėjo energijos pastotėse paprastai naudojama transformatoriaus surinkimo struktūra, siekiant sumažinti dydį ir plotą, palengvinant transportavimą ir montavimą. Palyginti su surenkamomis pakopinėmis pastotėmis, jos yra lengvesnės ir dėl to, kad nereikia papildomos transformatorinės aušinimo sistemos, pasižymi didesniu konversijos efektyvumu.

Naudojant surenkamas pakopines pastotes, viduje gali būti montuojami ir alyviniai, ir sausieji transformatoriai.

Techniniai parametrai

Specialiosios dėžinės fotovoltinės elektros energijos gamybos ir specialios dėžinės vėjo energijos gamybos pastotės įrengimo režimas nustatomas pagal bibliotekos projekte pasirinktą konstrukcinę formą. Įrengiamas specialus instaliacinis pamatas, imamasi reikiamų įžeminimo ir tvirtinimo priemonių. Žr. pagrindinius surenkamųjų dėžinių pastočių ir kombinuotųjų transformatorių gamybos ir montavimo būdus.

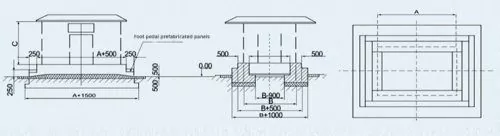

Diegimo pagrindo schema

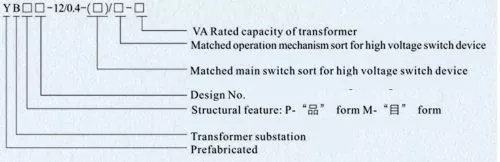

Modelis ir prasmė

Produkto savybės

1. BS fotovoltinės dėžutės tipo transformatoriaus apvalkalas pritaikytas pažangių technologijų dizainui, turi įvairias patikimas veikimo garantijas, patvarus, šilumos izoliacija, vėdinimas, atsparumas korozijai, apsauga nuo dulkių, atsparus vandeniui, apsauga nuo mažų gyvūnų, graži išvaizda. Korpuso medžiagas galima pasirinkti iš aliuminio lydinio plokštės, plieno plokštės, kompozicinės plokštės, nerūdijančio plieno plokštės ir nemetalinės medžiagos.

2. XGN15, HXGN17 arba KNYN 28A galima pasirinkti kaip įeinančią liniją, aukštos įtampos matavimo ir aukštos įtampos išeinančią aukštos įtampos skirstomųjų įrenginių liniją. Aukštos įtampos pusę galima suskirstyti į įvairius maitinimo režimus, įskaitant žiedinio tinklo maitinimą, gnybtų maitinimo šaltinį, dvigubą maitinimo šaltinį ir tt, ir gali būti montuojami su aukštos įtampos matuoklio elementais. Pagrindiniam jungikliui rekomenduojama naudoti apkrovos jungiklį arba vakuuminį grandinės pertraukiklį, kompaktišką ir pagrįstą konstrukciją, turintį gerą apsaugos nuo netinkamo veikimo efektą.

3. GGD, GCS arba MNS galima pasirinkti kaip žemos įtampos skirstomuosius įrenginius, reaktyviosios galios kompensavimą ir žemos įtampos išeinančią liniją. Žemos įtampos pusėje yra skydo / spintelės struktūra, kuri gali atitikti energijos paskirstymo, apšvietimo galios paskirstymo, reaktyviosios galios kompensavimo, elektros energijos matavimo ir tt funkcijas. Pagrindinis jungiklis yra įprastas apkrovos jungiklis arba išmanusis grandinės pertraukiklis, kuris yra lankstus montuojamas ir lengvai valdomas.

4. Transformatorius gali būti visiškai sandarus alyvinis transformatorius arba sausasis transformatorius. Alyviniams transformatoriams rekomenduojami S9, S11, S13 arba SH15 modeliai, o sauso tipo transformatoriams SCB11, SCB12, SCB14 arba SCBH15 modeliai. Galima laisvai konfigūruoti pagal faktinius klientų poreikius, pasirinkimas lankstesnis.

5. Dėžutės viršutinis dangtelis yra dviejų sluoksnių konstrukcijos dizainas, o vidurinis sluoksnis užpildytas putplasčiu, todėl šilumos izoliacijos efektas yra geras. Transformatorių patalpoje yra įrengti antikondensaciniai ir automatiniai temperatūros reguliavimo stebėjimo įtaisai, šildymo ir vėsinimo įrenginiai. Dulkėms atsparus įtaisas įrengtas toje padėtyje, atitinkančioje langinę už durų plokštės ir šoninės plokštės.

Darbo aplinka

1.  Aukštis neturi viršyti 1000 m;

2.  Aplinkos temperatūra: -25 °C ~ + 40 °C;

3. Santykinė oro drėgmė: vidutinė dienos vertė neturi būti didesnė nei 95 %, o mėnesio vidutinė vertė neturi būti didesnė nei 90 %;

4.  Įrengimo vieta: vieta, kurioje nėra ugnies, sprogimo pavojaus, laidžių dulkių, cheminių korozinių dujų ir stiprios vibracijos.

Jei aukščiau nurodytos sąlygos viršijamos, vartotojas gali derėtis su mūsų įmone.
