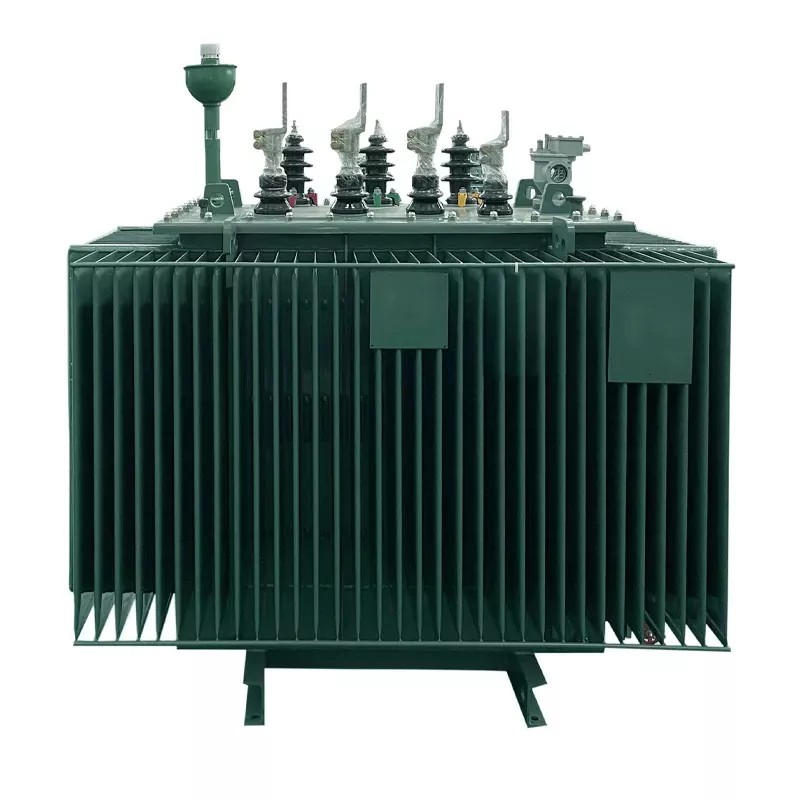

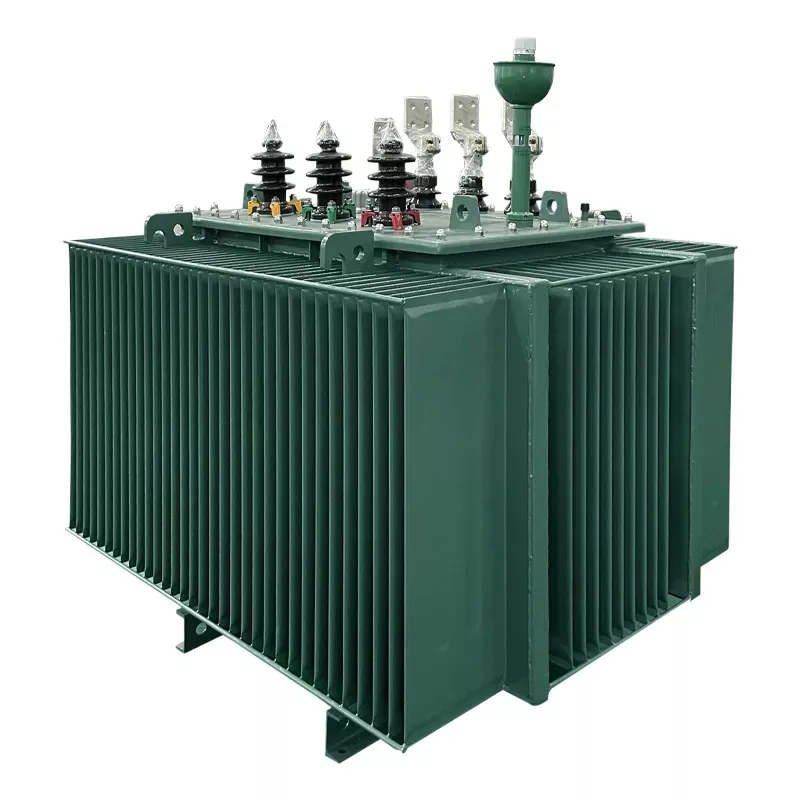

Trifazis alyvos paskirstymo transformatorius su čiaupo keitikliu

Trifazis alyvos paskirstymo transformatorius su čiaupo keitikliu yra svarbi šiuolaikinių paskirstymo sistemų įranga, taip pat vienas iš svarbių Ceho produktų. Šie gaminiai gali reguliuoti įtampą nenutraukdami apkrovos, pagerindami elektros energijos kokybę ir tinklo stabilumą.

Siųsti užklausą

Prekės aprašymas

Šis trifazis alyvos paskirstymo transformatorius su čiaupo keitikliu yra pagamintas iš aukštos kokybės CRGO šaltai valcuoto silicio plieno, užtikrinančio mažus nuostolius be apkrovos. Jis turi gerą energijos taupymo efektą ir didelę socialinę bei ekonominę naudą. Stiprus atsparumas trumpiesiems jungimams ir žaibo smūgiams; Jai skirtas didelio patikimumo atraminės konstrukcijos dizainas gali būti naudojamas tiek lauke, tiek viduje.

Mūsų transformatorių įtampa ir vardinė galia gali būti pritaikyta. Galimos įtampos: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34.5kV, 3.5kV, 3. 110 kilovoltų.

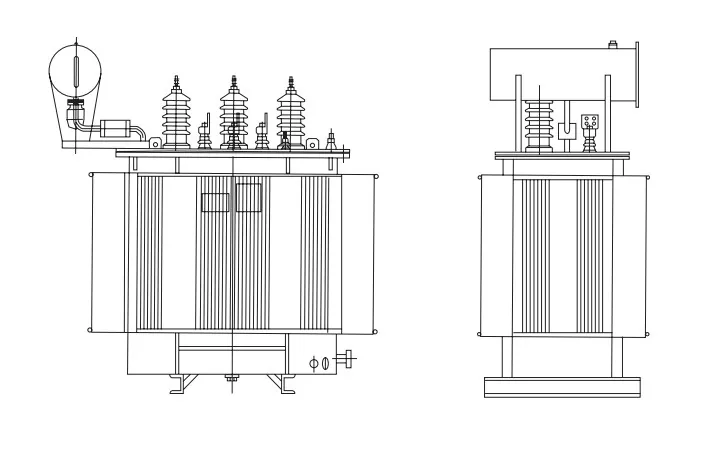

Kontūro brėžinys

Techninės specifikacijos

Nominali galia (kVA)	Nominali įtampa (kV)		Vektorių grupė	nuostoliai be apkrovos (W)	Apkrovos praradimas (W)	varža (%)
Nominali galia (kVA)	HV	LV	Vektorių grupė	nuostoliai be apkrovos (W)	Apkrovos praradimas (W)	varža (%)
30	13.8 13.2 11 10.5 10 6.3 6 Bakstelėjimo diapazonas: ±5 %; ±2*2,5 %	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Funkcija	Aprašymas
Įtampos reguliavimas	Leidžia reguliuoti įtampą esant apkrovai per čiaupų keitiklį, kai transformatorius yra maitinamas, paprastai kai reguliavimo diapazonas yra ±15 % ar daugiau .
Bakstelėkite Keitiklio tipas	Vakuuminio tipo OLTC pirmenybė teikiama dėl patikimumo ir ilgo tarnavimo laiko; turi atitikti IEC 60214 arba AS 60214.1 standartus.
Aušinimo būdas	ONAN (Natūralus aliejus) yra standartinis; kai kuriuose variantuose gali būti naudojamas OFAF (naftos pajėgų oro pajėgos), siekiant didesnio pajėgumo.
Izoliacija ir alyva	Mineralinė alyva, skirta izoliacijai ir vėsinimui; alyva turi atitikti IEC 60296 standartus. Alyva perjungiklio jungiklio skyriuje turi būti izoliuota nuo pagrindinio bako alyvos.
Statyba	Paprastai šerdies tipo, su varinėmis apvijomis, gofruoto plieno rezervuaru ir hermetiškai uždarytu dizainu, kad nepatektų drėgmė.
Bakstelėkite Valdymas	Palaikomas automatinis, vietinis rankinis (elektrinis) ir avarinis rankinis (mechaninis) veikimas. Apima ribinius jungiklius, šiluminę apsaugą ir padėties indikatorius.

Normalios aplinkos sąlygos

1. Aplinkos temperatūra: ne aukštesnė kaip +40 ℃, ne mažesnė kaip -25 ℃, vidutinė mėnesio temperatūra ne aukštesnė kaip +30 ℃., vidutinė metinė temperatūra ne aukštesnė kaip +20 ℃.

2. Aukštis: ne daugiau kaip 1000 m.

3. Maitinimo įtampos banga panaši į sinusinę bangą.

4. Trifazis alyvos paskirstymo transformatorius su čiaupo keitikliu maitinimo įtampa yra maždaug simetriška.

5. Bendras apkrovos srovės harmonikų kiekis neturi viršyti 5 % vardinės srovės;

6. Montavimo vieta: viduje arba lauke.
