HB-12 ekologiškas dujomis izoliuotas žiedinis pagrindinis blokas

„Ceho“ yra gamintojas Kinijoje, todėl galite drąsiai įsigyti mūsų ekologišką dujomis izoliuotą pagrindinį žiedą HB-12. Mes pasiūlysime jums geriausią aptarnavimą po pardavimo ir pristatymą laiku. Šis žiedinis pagrindinis blokas yra visas 12KV, trifazis kintamosios srovės 50 Hz, vienos magistralės ir vieno magistralės segmento sistemos maitinimo paskirstymo įrenginio komplektas.

Siųsti užklausą

Prekės aprašymas

Ekologiškas dujomis izoliuotas žiedinis pagrindinis blokas HB-12 yra visas paskirstymo įrangos komplektas, kurio įtampa yra 12KV, trifazė kintamoji srovė 50 Hz, vienos šynos ir vienos šynos sekcijų sistema. Jis turi paprastą struktūrą, lankstų veikimą, patikimą blokavimą ir patogų montavimą. Skirtingiems vartotojams gali būti pateikti patenkinami techniniai sprendimai skirtingoms programoms. Pritaikius jutiklių technologijas, automatinio valdymo technologijas ir informacines technologijas, kartu su pažangiomis techninėmis charakteristikomis ir paprastais bei lanksčiais surinkimo sprendimais, jis gali patenkinti nuolat kintančius rinkos poreikius ir yra tinkamas pažangiems elektros tinklų reikalavimams.

HB-12 ekologiškas dujomis izoliuotas žiedinis pagrindinis blokas tinka pramoniniams ir civiliniams kabelių žiediniams tinklams ir skirstomųjų tinklų terminalų projektams. Kalbant apie elektros energijos priėmimą ir skirstymą, tai ypač tinka elektros paskirstymui miesto gyvenamuosiuose rajonuose, nedidelėse antrinėse pastotėse, skirstytuvuose, kabelių atšakų dėžėse, dėžėse, pramonės ir kasybos įmonėse, prekybos centruose, oro uostuose, metro, vėjo energijos gamybos vietose, ligoninėse, sporto aikštelėse, geležinkeliuose, tuneliuose ir kitose vietose.

Paslaugos sąlygos

Aplinkos oro temperatūra: -40℃-+50℃

Drėgmė: didžiausia vidutinė santykinė vertė, kasdien <95%, kas mėnesį <90%

Aukštis virš jūros lygio: ≤4000 M

Seisminis atsparumas: 8 laipsniai

Galima derėtis dėl naudojimo specialiomis sąlygomis

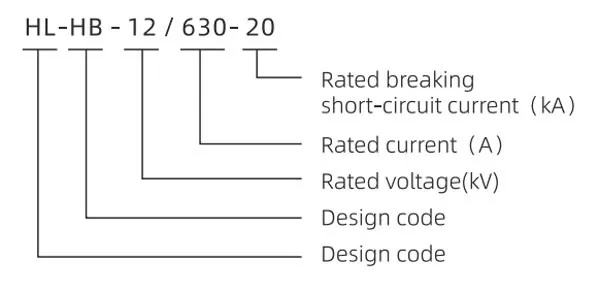

Modelis

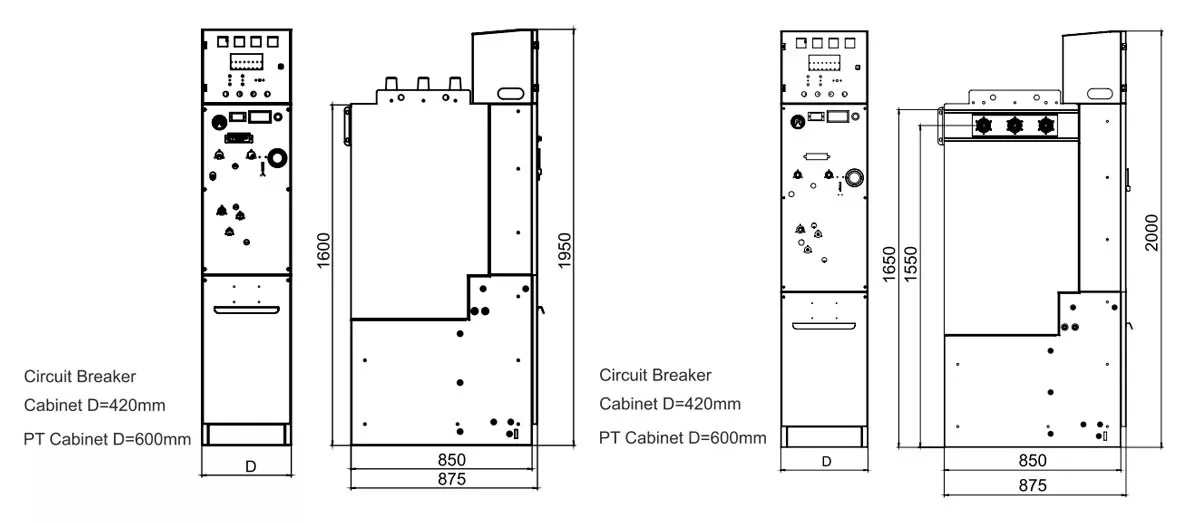

Jungiklio matmenys

Spintelės dydis (P × G × A)	Grandinės pertraukiklio spinta	Kabelių prijungimo spinta	PT spinta
Viršutinė plėtra	420 × 850 × 1950	420 × 850 × 1950	600 × 850 × 1950
Šoninis išplėtimas	420×850×2000	420×850×2000	600 × 850 × 1950

Techninis parametras

Aplinkosaugos dujomis izoliuoto RMU pagrindiniai techniniai parametrai

Nominali įtampa	kV	12
Nominali srovė	A	630
Lanko gesinimo būdas		Vakuuminis jungiklio vamzdis
Izoliacijos metodas		Grynas oras arba azotas
Nominali trumpojo jungimo pertraukimo srovė	kV	20
Vardinis trumpojo jungimo pertraukimo laikas	Laikai	30
Nominali trumpojo jungimo uždarymo srovė (pika)	kV	50
Nominali trumpalaikė atsparumo srovė 3 s (rms)	į	20 (pagrindinė grandinė), 17, 4 (įžeminimo grandinė)
Vardinė didžiausia atsparumo srovė	į	50 (pagrindinė grandinė), 43, 5 (įžeminimo grandinė)
Maitinimo dažnio atsparumo įtampa (1 min.)	kV	42 (fazė į žemę, fazė į fazę), 48 (trūkimas)
Žaibo impulsų atsparumas įtampai	kV	75 (fazė į žemę, fazė į fazę), 85 (trūkimas)
Dalinis išleidimas	PC	≤20
Vardinė VCB operacijų seka		O-0.3s-co-180s-co
Atlaiko vidinius lanko gedimus	KA\S	20/0,5
Mechaninis gyvenimas	Laikai	10000 (VCB) 3000 (atskyrimo jungiklis, įžeminimo jungiklis)
Kiekvienos fazės pagrindinės grandinės varža	mΩ	120
Įžeminimo jungiklio vardinė trumpojo jungimo srovė (didžiausia vertė)	The	43, 5
Įžeminimo jungiklio uždarymo laikas	Laikai	2
Apsaugos laipsnis	MPa	IP67 (dujų dėžė), IP4X (korpuso dėklas)
Nominalus dujų slėgis (manometrinis slėgis)	MPa	0.02
Minimalus darbinis dujų slėgis	0/0	0
Nominali metinė nuotėkio norma	ppm	0.01
Drėgmės kiekis oro dėžėje	kV	≤150
Pagalbinės grandinės maitinimo dažnio atsparumo įtampa (1 min.)		2

Pagrindinis grandinės pertraukiklio techninis parametras

Nominali įtampa	12
Nominali srovė	630
Nominali trumpojo jungimo pertraukimo srovė	20
Nominali trumpojo jungimo uždarymo srovė (pika)	50
Nominali trumpalaikė atsparumo srovė 3 s (rms)	20
Vardinė didžiausia atsparumo srovė	50
Nominali operacijų seka	O.-0.3s-C.O.-180s-C.O.
Maitinimo dažnio atsparumo įtampa (1 min.)	42 (fazė į žemę, fazė į fazę), 48 (trūkimas)
Žaibo impulso atsparumo įtampa (pika)	75 (fazė į žemę, fazė į fazę), 85 (trūkimas)
Dalinis išleidimas	≤5
Mechaninis gyvenimas	10000
Pagrindinės kilpos varža fazei	≤110
Tarpai tarp kontaktų	9±1
Kontaktinio slėgio perviršis	3±0, 5
Kontaktinis galutinis slėgis	1800±100N
Trifazis atidarymas (skirtingos fazės)	≤1
Kontakto uždarymo atšokimo laikas	≤2
Uždarymo laikas	≤70
Atidarymo laikas	≤60
Vidutinis atidarymo greitis	1,1+0,2
Vidutinis uždarymo greitis	0,8+0,2
Nominalus trumpojo jungimo srovės pertraukų skaičius	30
