Vidutinės įtampos maitinimo kabelis

„Cceho“ yra pirmaujanti vidutinės įtampos maitinimo kabelių gamintoja ir tiekėja – siūlanti OEM/ODM paslaugas konkurencingomis gamyklos kainomis! Vardinis 5kV-35kV kabelis naudojamas paskirstymo grandinėms pramoniniuose ir komerciniuose įrenginiuose. Vidutinės įtampos maitinimo kabelis tinkamas naudoti drėgnose arba sausose vietose, montuojamas bėgimo takeliuose, kanaluose ir atvirame ore, ore arba tiesiogiai palaidotas, kaip leidžia NEC. Temperatūra ne aukštesnė kaip 105°C (MV105).

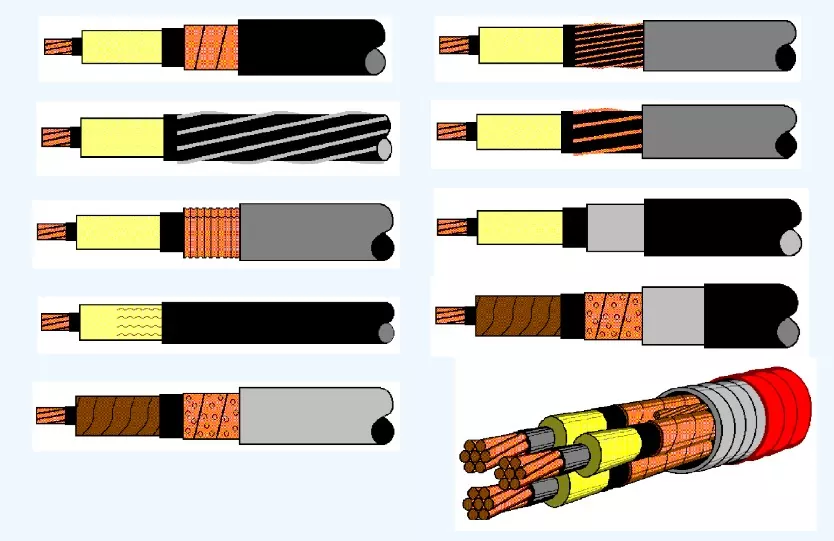

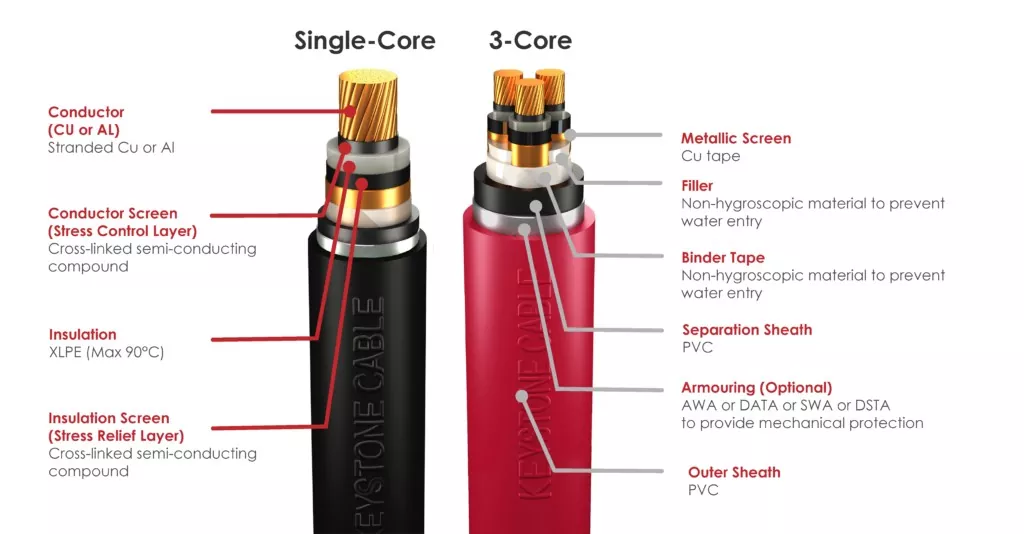

MV kabelio statyba

Dirigentas

Yra 2 tipų laidininkai, kuriuos naudojame savo MV kabelių statybai: vario ir aliuminio.

· Varis: pagamintas iš elektrolitinio vario, kurio grynumas viršija 99,95%.

· Aliuminis: ištrauktas iš aliuminio luitų, kurių grynumas ne mažesnis kaip 99,70%.

Dirigento ekranas

Mūsų laidininko ekranas yra ekstruzinis skersinis puslaidininkis junginys, dengiantis metalinį laidininką. Šis sluoksnis izoliacijoje veikia kaip įtempimo taškas, galintis susilpninti jos ilgalaikį patvarumą.

Izoliacinis ekranas

Izoliacijos ekranas yra kryžminio ryšio pusiau laidus junginys, išspaustas ant izoliacijos. Jis užtikrina lygų paviršių, tarnaujantį kaip pereinamoji medžiaga tarp izoliacijos, kurioje yra elektrinis laukas, ir laidžiojo metalinio ekrano, kur elektrinis laukas yra lygus nuliui. Taigi tai sumažina izoliacijos sluoksnio įtempimą.

Metalinis ekranas

Metalinis ekranas paprastai susideda iš spiralės formos varinės juostos sluoksnio su persidengimu virš izoliacinio ekrano. 3 gyslų kabelio metalinis ekranas užtikrina, kad elektrinis laukas liktų kabelio šerdyje.

Kabelio surinkimas (pasirinktinai)

3 gyslų kabeliams identifikavimo tao (ruda, juoda, pilka) dedamos po metaliniu ekranu prieš klojant šerdis.

Nehigroskopinis polipropileno užpildas dedamas tarp išklotų gyslų, kad bendras kabelis būtų apvalus. Polipropileno juosta (-os) arba PETP (poliesterio) juosta (-os) naudojama kaip barjerinė juosta virš išdėstytų šerdžių.

Atskyrimo apvalkalas (pasirinktinai)

Visuose šarvuotuose kabeliuose yra ekstruzinis juodo PVC, MDPE arba LSZH atskyrimo apvalkalo sluoksnis, uždėtas ant šerdies arba išklotų gyslų, kad būtų išvengta korozijos, atskiriant skirtingus metalus ir išvengiant galvaninio poveikio.

Šarvai (neprivaloma)

Šarvuotuose kabeliuose šarvai uždedami virš skiriamojo apvalkalo, kad būtų užtikrinta papildoma mechaninė apsauga. Viengysliuose kabeliuose naudojami aliuminio laidai (AWA), dvigubi aliuminio juostos šarvai (DATA), o daugiagysliai kabeliai – cinkuotos plieninės vielos šarvai (SWA) arba dvigubos cinkuotos plieninės juostos šarvai (DSTA).

Išorinis apvalkalas

Visi vidutinės įtampos maitinimo kabeliai turi išspaustą PVC, MDPE arba LSZH išorinį apvalkalą virš šerdies, išklotos šerdies arba šarvų. Šis išorinis apvalkalas, dažniausiai juodas, apsaugo laidus nuo saulės spindulių ir termitų. Gamintojo ir pirkėjo susitarimu gali būti tiekiama ir kita spalva.
