GW4 lauko aukštos įtampos izoliacinis jungiklis

Galite būti tikri, kad iš mūsų gamyklos nusipirksite Ceho GW4 lauko aukštos įtampos izoliacinį jungiklį. Jį sudaro pagrindas, izoliacinės atramos, laidžios dalys ir veikimo mechanizmas. Kiekvienas stulpas turi dvi atramas, kurių viršutiniame gale sumontuota laidžioji mentė. Ašmenų kontaktas yra tarp dviejų atramų. Apatiniame atramos gale sumontuota guolio įvorė. Varomas valdymo mechanizmo, ašmenys gali pasisukti horizontaliai 90°, taip atidarant ir uždarant jungiklį.

Struktūrinės savybės

● Dviejų stulpelių horizontaliai besisukantis tipas: du stulpelių izoliatoriai viename poliuje, kontaktinė mentė per vidurį sukasi 90° horizontaliai, kad būtų užbaigtas uždarymas ir atidarymas, matomas lūžis, atitinkantis "penkių apsaugos" reikalavimus.

● Visos serijos gali būti su įžeminimo jungikliais: galima pasirinkti vieną įžeminimą, dvigubą įžeminimą arba jokio įžeminimo, įžeminimo jungiklis ir pagrindinis jungiklis yra blokuojami.

● Lankstus valdymo mechanizmas: GW4 lauko aukštos įtampos izoliacinis jungiklis standartinės konfigūracijos CS11 (rankinis) arba CS17 (su įžeminimo tipu), CJ6 elektrinis mechanizmas pasirenkamas nuotoliniam valdymui.

● Didelis atsparumas korozijai: laidžios dalys yra padengtos sidabru / alavu, plieninės dalys yra karštai cinkuotos arba nerūdijančio plieno, pagrindas pagamintas iš aliuminio lydinio arba karštai cinkuoto plieno, tinka pakrančių ir labai užterštoms vietovėms.

● Modulinė konstrukcija: trys poliai sujungiami švaistikliu, fazių reguliavimą galima greitai atlikti vietoje, montavimo kampas reguliuojamas 0–30°.

Kodėl verta rinktis mus?

◆ GW4 lauko aukštos įtampos izoliacinis jungiklis turi dviejų stulpelių atidarymo ir kontaktų perjungimo struktūrą, pasižyminčią automatiniu kontaktų valymu ir geresniu kontaktų patikimumu.

◆ Kontaktiniai pirštai pagaminti iš naujo tipo medžiagos, pasižyminčios dideliu stiprumu, dideliu laidumu ir dideliu elastingumu. Kontaktai suspaudžiami pačių kontaktinių pirštų elastine jėga, išvengiant kontakto suspaudimo jėgos sumažėjimo, kurį sukelia spyruoklinė korozija ir atkaitinimas karščiu, taip užkertant kelią užburtam padidėjusiam kontakto pasipriešinimo ratui ir sustiprėjusiam kontakto įkaitimui.

◆ Besisukanti jungiklio dalis skirta naudoti nereikalaujant priežiūros. Besisukantis pagrindas turi sandarią struktūrą, neleidžiančią patekti vandens garams, dulkėms ir kenksmingoms dujoms. Tai užtikrina, kad guoliai ir ličio pagrindo tepalas molibdeno disulfido pagrindu visada veiktų geroje aplinkoje, išvengiant rūdžių, riebalų praradimo ir išdžiūvimo, taip užtikrinant, kad GW4 lauko aukštos įtampos izoliacinio jungiklio veikimo sukimo momentas po ilgalaikio veikimo nepadidės. Naudojami nerūdijančio plieno kaiščiai, atitinkantys be alyvos savaime sutepančią guolių konstrukciją; plieniniai komponentai yra karštai cinkuoti, todėl jie yra lankstūs, lengvi, patikimi ir nerūdijantys.

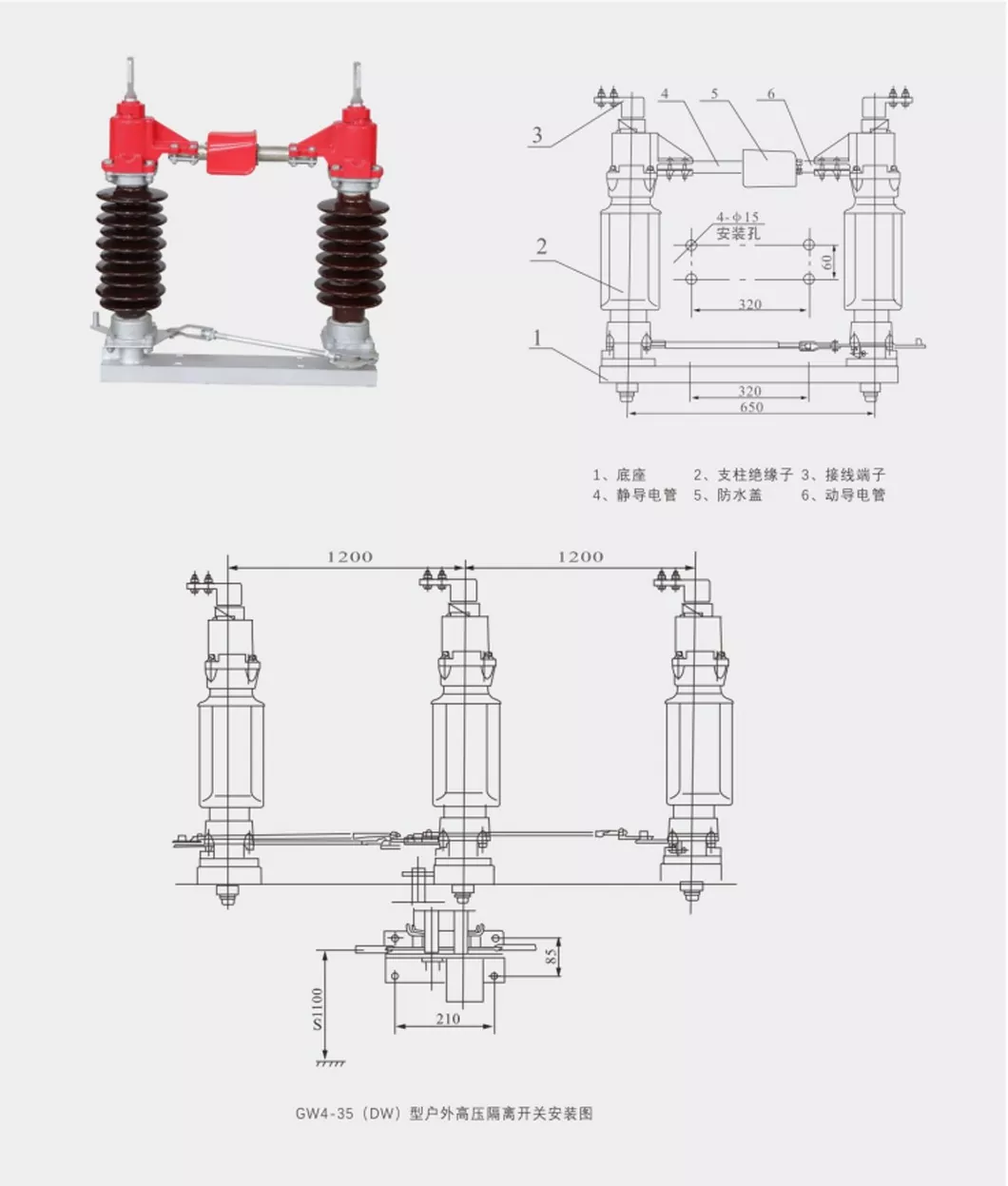

Forma ir montavimo matmenys

Pagrindiniai techniniai parametrai
