JDZ vienfazis epoksidinės dervos liejimo įtampos transformatorius

Epoksidinės dervos liejimo technologija pakeitė JDZ vienfazių epoksidinės dervos liejimo įtampos transformatorių dizainą, suteikdama jiems puikią izoliaciją, mechaninį stiprumą ir atsparumą aplinkai. Jis yra ypač pripažintas dėl savo patikimumo ir tikslumo naudojant vienfazius įrenginius. Dėl kompaktiškos, priežiūros nereikalaujančios konstrukcijos jis tinkamas montuoti viduje ir lauke įvairiose pramonės šakose.

Nuo elektrinių iki pramoninių objektų ir komercinių pastatų – mūsų įtampos transformatoriai yra nepakeičiami energijos valdymo ir sistemų apsaugos įrankiai. Dėl jų gebėjimo išlaikyti tikslumą įvairiomis eksploatavimo sąlygomis jie yra tinkamiausias pasirinkimas vidutinės įtampos sistemų inžinieriams ir technikai.

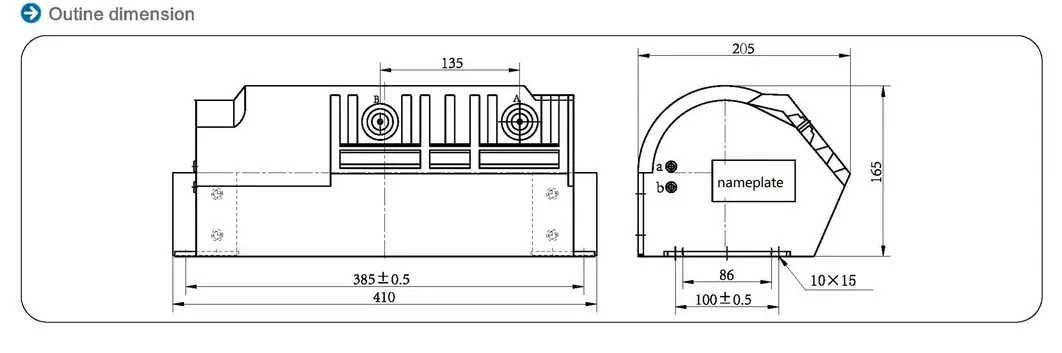

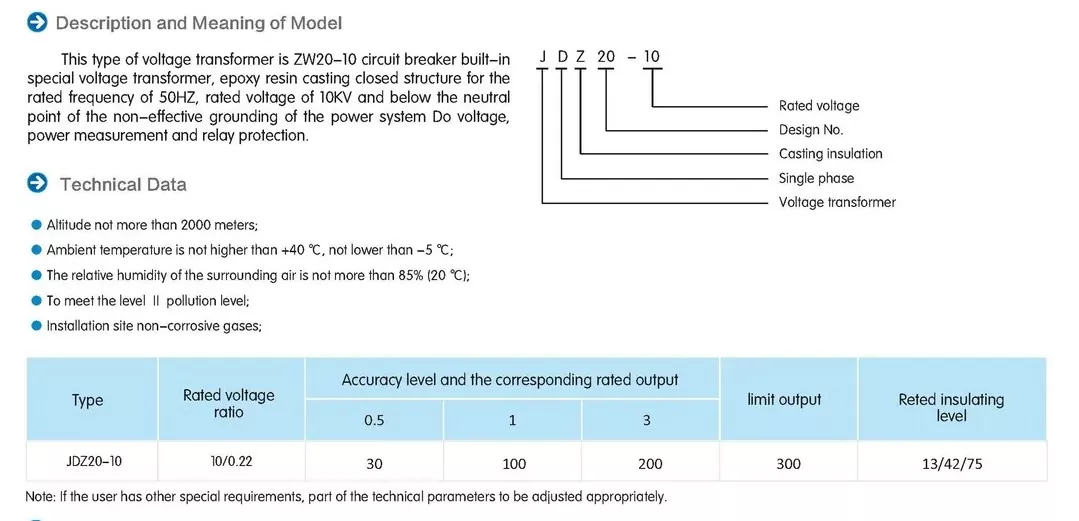

Specifikacija

Kas yra JDZ vienfazis epoksidinės dervos liejimo įtampos transformatorius?

JDZ vienfazis epoksidinės dervos liejimo įtampos transformatorius yra tikslus prietaisų transformatorius, specialiai sukurtas įtampos matavimui ir apsaugai elektros energijos sistemose. Šis prietaisas veikia pagal elektromagnetinės indukcijos principą, kad aukštą pirminę įtampą paverstų standartizuota žema antrine įtampa, paprastai 110 V arba 100/√3 V, tinkama prijungti prie matavimo prietaisų, apsauginių relių ir valdymo įrangos.

Transformatoriaus šerdies konstrukcijoje yra aukštos kokybės silicio plieno laminatės, apvyniotos tiksliomis varinėmis apvijomis, kurios visos yra įdėtos į specialiai sukurtą epoksidinę dervą. Šis liejimo procesas sukuria monolitinę struktūrą, kuri užtikrina išskirtinį dielektrinį stiprumą ir pašalina oro kišenes, dėl kurių gali atsirasti dalinių iškrovų. JDZ žymėjimas reiškia jo vienfazę konfigūraciją, kai „J“ reiškia įtampos transformatorių, „D“ reiškia vienfazį, o „Z“ reiškia epoksidinės dervos liejimo technologiją.

Pagrindinės eksploatacinės charakteristikos apima apibrėžtą tikslumo klasę (paprastai 0,2, 0,5 arba 1,0), nurodytus šiluminių charakteristikų įvertinimus ir atitiktį tarptautiniams standartams, pvz., IEC 60044-2. Prietaisas palaiko tiesinius transformacijos koeficientus visame suprojektuotame įtampos diapazone, užtikrindamas matavimo tikslumą net esant sistemos svyravimams. Jo konstrukcija apima kliūtis ir valkšninio atstumo optimizavimą, kad būtų išvengta paviršiaus sekimo, ypač svarbu drėgnoje ar užterštoje aplinkoje.

JDZ vienfazis epoksidinės dervos liejimo įtampos transformatorius atlieka keletą svarbių funkcijų: užtikrina mechaninę apvijų apsaugą, sukuria drėgmei atsparų barjerą ir tolygiai paskirsto elektros įtempius visoje konstrukcijoje. Taip gaunamas transformatorius, pasižymintis puikia trumpojo jungimo galia ir atsparumu aplinkos veiksniams, palyginti su įprastomis alyva užpildytomis arba sauso tipo konstrukcijomis.

Pagrindinės savybės

JDZ vienfazis epoksidinės dervos liejimo įtampos transformatorius turi keletą išskirtinių savybių, kurios išskiria jį iš įprastų įtampos transformatorių. Jo dizainas orientuotas į patikimumą, tikslumą ir ilgalaikį veikimą sudėtingoje elektros aplinkoje.

Epoksidinės dervos kapsuliavimo sistema yra svarbiausia transformatoriaus technologinė pažanga. Šis specialiai sukurtas junginys suteikia išskirtines dielektrines savybes, o tipinis dielektrinis stipris viršija 20 kV/mm. Liejimo procesas užtikrina visišką visų aktyvių komponentų panardinimą, sukuriant izoliacijos sistemą be tuštumų, neleidžiančią daliniam iškrovimui net ir nuolat veikiant esant vardinei įtampai. Į dervos sudėtį įeina UV stabilizatoriai, skirti naudoti lauke, išlaikantys izoliacijos vientisumą nepaisant ilgalaikio saulės spindulių poveikio.

Mechaninis tvirtumas yra dar vienas JDZ dizaino bruožas. Epoksidinė derva sudaro standų, smūgiams atsparų korpusą, kuris apsaugo vidinius komponentus nuo vibracijos, mechaninio įtempimo ir atsitiktinio smūgio. Dėl šios konstrukcijos daugeliu atvejų nereikia išorinių apsauginių gaubtų, todėl sumažėja bendras įrengimo plotas. Medžiagai būdingos antipireno savybės atitinka griežtus priešgaisrinės saugos reikalavimus, nereikalaujant papildomų ugniai atsparių dangų.

Elektros charakteristikos apima mažus magnetinius nuostolius dėl aukštos kokybės grūdėto silicio plieno šerdies ir tiksliai apvyniotų varinių apvijų. Transformatorius demonstruoja puikias dažnio atsako charakteristikas, išlaikant tikslumą plačiame dažnių diapazone nuo 15Hz iki 100Hz. Jo šiluminė charakteristika užtikrina stabilų veikimą temperatūros diapazone nuo -40°C iki +70°C, o temperatūros koeficientai kruopščiai kompensuojami projektuojant, kad būtų išlaikytas matavimo tikslumas.

Transformatoriaus gnybtų konstrukcijoje įdiegta pažangi lauko klasifikavimo technika, naudojant įterptus elektrodus ir įtempių mažinimo kontūrus elektrinio lauko pasiskirstymui valdyti. Tai apsaugo nuo koronos iškrovos aukštos įtampos taškuose ir padidina ilgalaikį patikimumą. Visos įtampingosios dalys lieka visiškai uždengtos, pašalinant atviras aukštos įtampos jungtis ir žymiai pagerinant darbo saugumą.

Programos

JDZ vienfazis epoksidinės dervos liejimo įtampos transformatorius yra plačiai pritaikytas įvairiuose elektros energijos pramonės sektoriuose dėl savo universalių veikimo charakteristikų ir tvirtos konstrukcijos.

Energijos gamybos įrenginiuose šie transformatoriai atlieka svarbų vaidmenį matuojant generatoriaus galią, sinchronizuojant tinklą ir apsaugant sistemas. Jie suteikia tikslius įtampos signalus turbinų valdymo sistemoms, žadinimo įrangai ir galios koeficiento korekcijos įtaisams. Jų kompaktiška konstrukcija leidžia montuoti ribotos erdvės skirstomųjų įrenginių skyriuose šalia generatorių ar pakopinių transformatorių.

Perdavimo ir paskirstymo tinkluose naudojami JDZ transformatoriai pajamų apskaičiavimui pastotėse, tiekimo stebėjimo taškuose ir paskirstytos gamybos sujungimo vietose. Jie leidžia tiksliai išmatuoti SCADA sistemų įtampą, gedimų aptikimo algoritmus ir automatinio įtampos reguliavimo įrangą. Epoksidinės dervos konstrukcija yra ypač vertinga požeminėse paskirstymo sistemose, kur svarbiausias yra atsparumas drėgmei.

Pramonės įmonėse šie transformatoriai naudojami procesų valdymo sistemoms, elektros kokybės stebėjimui ir įrangos apsaugai. Sunkiosios pramonės šakos, tokios kaip plieno gamyklos, aliuminio lydyklos ir chemijos gamyklos, naudojasi JDZ atsparumu vibracijai ir atsparumu laidžioms dulkėms. Transformatoriai sklandžiai integruojami su kondensatorių blokais galios koeficiento korekcijai ir harmoninių filtrų blokais, kad pagerintų elektros energijos kokybę.

Komercinių pastatų elektros sistemose yra JDZ transformatoriai, skirti pagrindinei paslaugų apskaitai, nuomininko submatavimui ir avarinei elektros energijos sistemai stebėti. Dėl antipireno savybių juos galima montuoti elektros patalpose be papildomų priešgaisrinių priemonių. Duomenų centrai ypač vertina savo tikslumą ir patikimumą energijos suvartojimo stebėjimui ir UPS sistemos valdymui.

Atsinaujinančios energijos įrenginiuose, įskaitant saulės elektrines ir vėjo jėgaines, šie transformatoriai naudojami tinklo sujungimo apskaitai ir apsaugai. Dėl plačios temperatūros tolerancijos juos galima montuoti lauke esant įvairioms klimato sąlygoms, o dėl atsparumo druskos purškimui jie tinkami pakrantės vėjo jėgainėms.

Epoksidinės dervos naudojimo įtampos transformatoriuose privalumai

Epoksidinės dervos naudojimas JDZ vienfaziuose įtampos transformatoriuose suteikia daug techninių ir eksploatacinių pranašumų, palyginti su tradiciniais izoliacijos metodais, todėl tai yra tinkamiausias pasirinkimas šiuolaikinėms elektros reikmėms.

Puikios epoksidinės dervos dielektrinės savybės užtikrina išskirtines izoliacijos savybes, kurių dielektrinis stiprumas paprastai yra 5–10 kartų didesnis nei įprastų izoliacinių medžiagų. Tai leidžia sukurti kompaktiškesnius transformatorius, nepažeidžiant elektros atstumo reikalavimų. Dėl vienalytės lietinės dervos prigimties pašalinamos sąsajos tarp skirtingų izoliacinių medžiagų, taip išvengiama dielektrinių silpnumo taškų, dėl kurių gali atsirasti priešlaikinis gedimas.

Epoksidinės dervos atsparumas drėgmei yra reikšmingas patobulinimas, palyginti su popierine alyva arba lakuota izoliacija. Skirtingai nuo celiuliozės medžiagų, kurios laikui bėgant sugeria drėgmę, epoksidas sudaro nepralaidų barjerą, kuris palaiko pastovų izoliacijos varžą per visą transformatoriaus tarnavimo laiką. Ši savybė yra neįkainojama drėgnoje aplinkoje arba naudojant periodiškai kondensuojasi.

Kitas svarbus privalumas yra mechaninis stabilumas, nes sukietėjusi derva sudaro standžią matricą, kuri imobilizuoja visus vidinius komponentus. Tai apsaugo nuo apvijų judėjimo trumpojo jungimo metu – įprastas gedimo režimas įprastose konstrukcijose. Kapsuliavimas taip pat apsaugo nuo dulkių, cheminių medžiagų ir korozinės atmosferos, kurios gali pažeisti kitas izoliacijos sistemas.

Šiluminės charakteristikos pranašumai apima geresnį šilumos išsklaidymą, palyginti su alyva užpildytais įrenginiais, ir geresnę šiluminio ciklo toleranciją, palyginti su sauso tipo konstrukcijomis. Epoksidinės dervos šiluminio plėtimosi koeficientas gali būti suprojektuotas taip, kad atitiktų įterptųjų laidininkų koeficientą, taip sumažinant šiluminį įtempį kintant apkrovai. Dėl to pagerėja ilgalaikis elektrinių parametrų stabilumas.

Žvelgiant iš techninės priežiūros perspektyvos, JDZ vienfazis epoksidinės dervos liejimo įtampos transformatorius praktiškai nereikalauja įprastinės priežiūros, todėl nereikia periodiškai tikrinti alyvos, džiovinimo procedūrų ar izoliacijos varžos matavimų. Sandari konstrukcija apsaugo nuo taršos patekimo ir išlaiko pastovias veikimo charakteristikas per dešimtmečius.

Nauda aplinkai apima tai, kad nėra degios izoliacinės alyvos, sumažinamas gaisro pavojus ir pašalinamas galimas dirvožemio užteršimo pavojus. Šiuolaikinės epoksidinės formulės atitinka griežtus aplinkosaugos reikalavimus dėl lakiųjų organinių junginių ir pavojingų medžiagų kiekio.
